รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | วาล์วไดอะแฟรมเชื่อมด้วยตนเอง | วัสดุ: | SS316L/1.4404 |
|---|---|---|---|
| ขนาด: | 1 '' - 4 '', DN25 - DN100 | การปฏิบัติงาน: | ดำเนินการด้วยตนเอง |
| การเชื่อมต่อ: | ปลายเชื่อม | ปะเก็น: | EPDM + PTFE |
| โครงสร้าง: | ด้วยล้อพลาสติก | ท่าเรือ: | 3 พอร์ต |
| เน้น: | วาล์วตัวอย่างสุขภาพ,วาล์วแผงผ่า 3 ทาง |
||

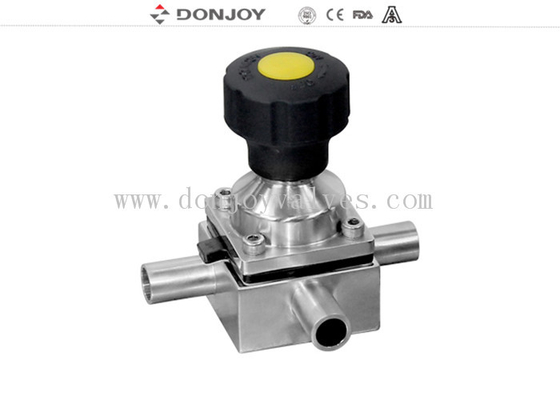

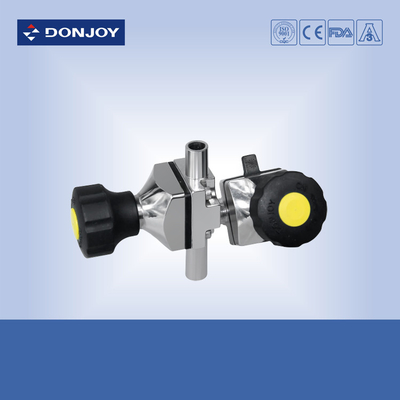

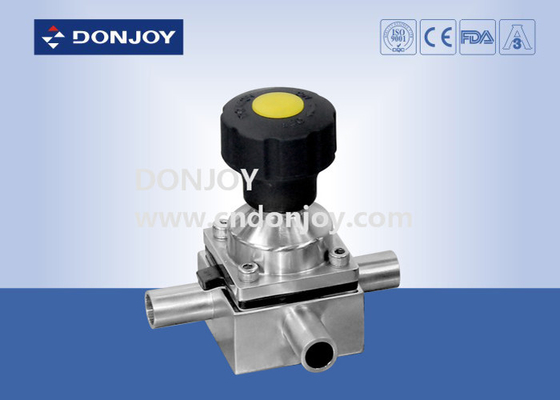

วาล์วไดอะแฟรมขนาดเล็กแบบแมนนวลพลาสติก SS 316L แบบสามทางพร้อม 3พอร์ต, ปลายเชื่อม
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
วาล์วไดอะแฟรมขนาดเล็กแบบแมนนวลพลาสติก SS 316L แบบสามทางพร้อม 3พอร์ต, ปลายเชื่อม |
|
วัสดุตัววาล์ว: |
1.4404/316L/ASME BPE 316L/1.4435 (ตัวหลอม) |
|
วัสดุซีล: |
ปะเก็นซิลิโคนเดี่ยว/ PTFE กาว + EPDM/ สองชิ้น |
|
แรงดันใช้งานสูงสุด: |
10Bar |
|
อุณหภูมิใช้งานสูงสุด: |
-30 องศาถึง 130 องศาเซลเซียส |
|
ขนาดที่มี: |
1''-4'', DN25-DN100 |
|
การเชื่อมต่อที่มี: |
แคลมป์/เชื่อม/เกลียว/การเชื่อมต่อพิเศษ |
|
การทำงาน: |
ล้อจับพลาสติกแบบแมนนวล |
|
ล้อจับ: |
สแตนเลสหรือพลาสติกเป็นตัวเลือก |
|
มาตรฐานที่มี: |
3A/BPE/DIN/ISO/IDF |
|
ดำเนินการ: |
แมนนวล, นิวเมติก |
|
โครงสร้างที่มี: |
ตรง, ที, U-type, ก้นถัง |
|
การควบคุม: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / การควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
|
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, ร้านขายยา, เครื่องสำอาง ฯลฯ |
|
รายละเอียดการบรรจุ: |
แพ็คฟองสำหรับวาล์วแต่ละตัว การบรรจุด้านนอกเป็นกล่องหรือกล่องไม้อัด หรือตามคำขอของลูกค้า |
|
รายละเอียดการจัดส่ง: |
โดยปกติภายใน 20 วันหลังจากได้รับการชำระเงินดาวน์ T/T |
แอปพลิเคชัน
วาล์วไดอะแฟรม ทำงานด้วยมือหรือนิวเมติก ออกแบบมาโดยเฉพาะสำหรับการใช้งานในกระบวนการสุขอนามัยและปลอดเชื้อในอุตสาหกรรมยา
วาล์วนี้ยอดเยี่ยมสำหรับการควบคุมการไหลและการควบคุมเปิด/ปิด
วาล์วไดอะแฟรมดีกว่าในคุณสมบัติของการไหลเมื่อเทียบกับวาล์วอื่นๆ ทำความสะอาดได้ง่ายกว่าและดีกว่าในการประมวลผลสารที่มีอนุภาค ปรากฏการณ์ของช่องอากาศนั้นหายากในระหว่างการประยุกต์ใช้การควบคุมการไหล
1. วาล์วไดอะแฟรมพร้อมตัวกำหนดตำแหน่ง/ตัวควบคุมกระบวนการ (IL-TOP)
2. วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)
3. ตัวควบคุมตำแหน่งวาล์ว
4. โมดูลเซ็นเซอร์ตำแหน่ง
5. แอคทูเอเตอร์สแตนเลส
6. แอคทูเอเตอร์พลาสติก
การทำงานด้วยไฟฟ้า
7. วาล์วไดอะแฟรมไฟฟ้า
การทำงานด้วยตนเอง
8. ที่จับพลาสติก
9. ที่จับสแตนเลส
วัสดุตัววาล์ว
10. ตัวเครื่อง: หล่อ/หลอม
หลักการทำงาน
1. ไดอะแฟรมให้ซีลตัวเครื่องและซีลที่นั่ง ไม่มีเส้นทางไปยังสภาพแวดล้อมภายนอก ดังนั้นจึงเหมาะสำหรับกระบวนการปลอดเชื้อ
2. เมื่อวาล์วปิด แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนไปทางพื้นผิวซีลบนตัวเครื่อง เมื่อแผ่นแรงดันเคลื่อนที่ ไดอะแฟรมจะงอและถูกบังคับลงไปบนพื้นที่ที่นั่งตรงกลางตัวเครื่อง จึงปิดเส้นทางการไหลผ่านตัวเครื่อง
3. ความสัมพันธ์ระหว่างตัวเครื่องกับแผ่นแรงดันช่วยป้องกันการบีบอัดไดอะแฟรมมากเกินไป
4. วาล์วสามารถทำงานด้วยมือและการควบคุมการทำงานด้วยนิวเมติกของวาล์วโซลินอยด์
ใบรับรองวาล์วไดอะแฟรม
1. เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรอง FDA
2. องค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิตได้รับการบันทึกไว้
3. ความสอดคล้อง 3-a การตรวจสอบสิทธิ์
4. CE-PED/97/23/EC
5. EN 10204-3.1
ไดอะแฟรมของวาล์ว
1. EPDM+PTFE (กาว)แท็บเล็ตไดอะแฟรมมีความทนทานต่อสารเคมีสูง มีความเสถียรสูง มีความยืดหยุ่นดี อายุการใช้งานยาวนาน การซีลสูง ไม่มีการเสื่อมสภาพของรหัส และไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิ ประสิทธิภาพที่ยอดเยี่ยม ไม่ว่าจะเป็นวงจรความร้อน วงจรเย็น หรือระบบฆ่าเชื้อด้วยไอน้ำ
ข้อมูลจำเพาะ: 1-3", DN20-DN80
อุณหภูมิ: -20 ถึง 120 องศา
2. EPDM+PTFE (แยก) สามารถลดความคลาดเคลื่อนของไดอะแฟรมและยืดอายุการใช้งานของไดอะแฟรม
ข้อมูลจำเพาะ: 1-4", DN20-DN100
อุณหภูมิ: -20 ถึง 150 องศา
3 ซีลเดี่ยว (EPDM/SILICONE/FPM) ไดอะแฟรมยางฝังชั้นของชั้นใยวัลคาไนซ์ช่วยเพิ่มคุณสมบัติทางกล จากนั้นไดอะแฟรมในแรงดันและอุณหภูมิมีความเสถียรในการซีลสูง เสริมความแข็งแรงของเส้นใยในสลักเกลียวสแตนเลส เพื่อให้แน่ใจว่ายางและโลหะจะยึดติดกันได้ดีขึ้น ดังนั้นจึงเหมาะสำหรับการใช้งานในสภาพแวดล้อมสุญญากาศ
ข้อมูลจำเพาะ: 1-4", DN20-DN100
อุณหภูมิ: -10 ถึง 120 องศา
4. ปะเก็นไดอะแฟรมขนาดเล็ก (EPDM, SILICONE,FPM, EPDM+PTFE)
ข้อมูลจำเพาะ: 1/4"-3/4", DN6-DN15
อุณหภูมิ: -20 ถึง 150 องศา
การรักษาพื้นผิว:
1. สำหรับการขัดเงาเชิงกล: ด้านใน Ra＜0.5μm, ด้านนอก: จาก 1-4" พ่นทราย, ต่ำกว่า 1" พร้อมขัดเงาแบบกระจก
หากต้องการข้อมูลเพิ่มเติม โปรดติดต่อเราโดยตรง
