หน่วยการโยน วาล์ว Diaphragm ผนัง Pneumatic, OEM วาล์ว Diaphragm

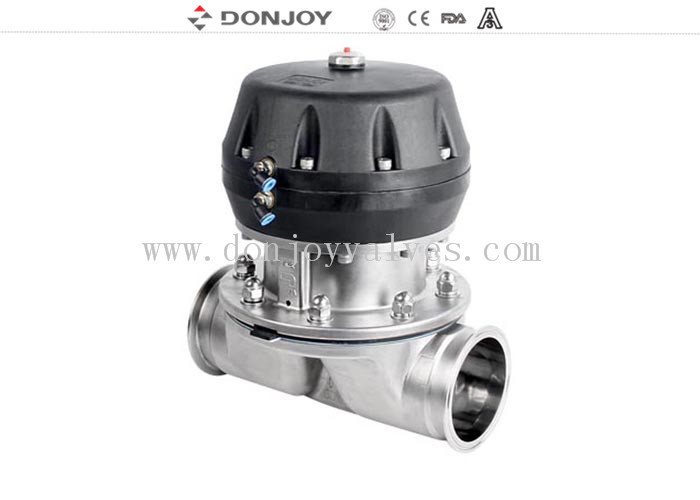

วาล์วไดอะแฟรมแบบนิวเมติกตัวถังหล่อสแตนเลส SS316L

แท็ก
วาล์วไดอะแฟรมสุขาภิบาลพร้อมแอคทูเอเตอร์นิวเมติกพลาสติก
วาล์วไดอะแฟรมนิวเมติกแบบมัลติฟังก์ชั่น
วาล์วไดอะแฟรมนิวเมติกกระบอกสูบสองตำแหน่ง


ข้อมูลจำเพาะ


 การกำหนดค่าต่างๆ ของวาล์วไดอะแฟรม

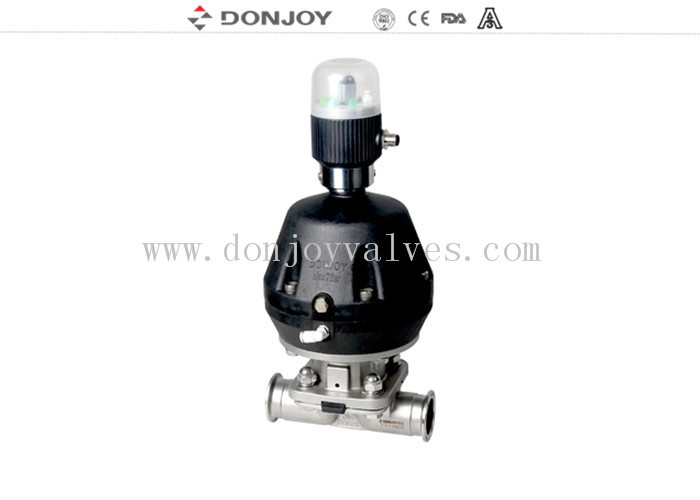

1.      วาล์วไดอะแฟรมพร้อมตัวกำหนดตำแหน่ง/ตัวควบคุมกระบวนการ (IL-TOP)

2.      วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)

3.      ตัวควบคุมตำแหน่งวาล์ว

4.      โมดูลเซ็นเซอร์ตำแหน่ง

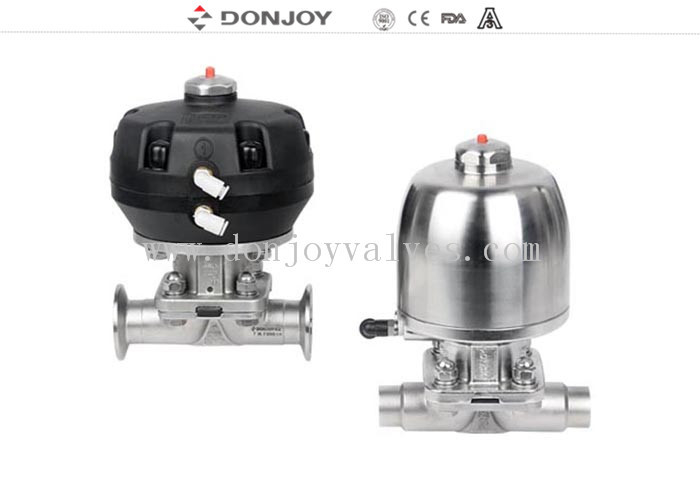

5.      ที่จับพลาสติก

6.      ที่จับสแตนเลส

7.      แอคทูเอเตอร์สแตนเลส

8.      วาล์วไดอะแฟรมไฟฟ้า

9.      แอคทูเอเตอร์พลาสติก

10.    ตัวถัง: การหล่อ / การตีขึ้นรูป

ตัววาล์ว:
ตัวถังตีขึ้นรูปช่องว่างผ่านแท่งสแตนเลสหนึ่งชิ้น ในกระบวนการตีขึ้นรูป พร้อมกับการตีขึ้นรูปที่อุณหภูมิสูง ให้รูปร่างของช่องว่างโดยการอัดขึ้นรูป ผ่านการตีขึ้นรูป ความหนาแน่นของตัวถังสูงขึ้น โครงสร้างมีความสม่ำเสมอมากขึ้น ไม่มีรูทรายและสิ่งสกปรกอื่นๆ จากนั้นผ่านศูนย์กลางการประมวลผลเพื่อดำเนินการตัดเฉือนที่มีความแม่นยำสูง

ตัวถังหล่อทำโดยแบบจำลองขี้ผึ้งพาราฟิน แบบจำลองขี้ผึ้งพาราฟินซึมเข้าไปในเซรามิก เพื่อให้พื้นผิวแม่พิมพ์ขี้ผึ้งทั้งตัวเป็นชั้นของเซรามิกที่แข็งแรง หลอมแม่พิมพ์ขี้ผึ้ง จากนั้นลงในสารละลายสแตนเลสหลอมเหลว หลังจากเย็นลง เคาะรูปลักษณ์ของเซรามิกออก ตัวถังเปล่าถูกสร้างขึ้น ขนาดการหล่อมีความแม่นยำมาก รูปลักษณ์ภายนอกเรียบเนียน สะอาด และเป็นระเบียบ

หลักการทำงาน

1. ไดอะแฟรมให้การซีลตัวถังและซีลที่นั่ง ไม่มีเส้นทางไปยังสภาพแวดล้อมภายนอก ดังนั้นจึงเหมาะสำหรับกระบวนการปลอดเชื้อ

2. เมื่อวาล์วปิด แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนไปทางพื้นผิวซีลบนตัวถัง เมื่อแผ่นแรงดันเคลื่อนที่ ไดอะแฟรมจะงอและถูกบังคับลงบนพื้นที่ที่นั่งตรงกลางตัวถัง จึงปิดเส้นทางการไหลผ่านตัวถัง

3. ความสัมพันธ์ระหว่างตัวถังกับแผ่นแรงดันช่วยป้องกันการบีบอัดไดอะแฟรมมากเกินไป

4. วาล์วสามารถใช้งานด้วยตนเองและการควบคุมการทำงานของนิวเมติกของวาล์วโซลินอยด์

ใบรับรองวาล์วไดอะแฟรม

1. เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรอง FDA

2. องค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิตได้รับการบันทึกไว้

3. ความสอดคล้อง 3-a การตรวจสอบสิทธิ์

4. CE-PED/97/23/EC

5. EN 10204-3.1

การใช้งาน:

วาล์วไดอะแฟรม ซึ่งทำงานด้วยตนเองหรือด้วยระบบนิวเมติก ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในกระบวนการสุขอนามัยและปลอดเชื้อในอุตสาหกรรมยา

วาล์วนี้ยอดเยี่ยมสำหรับการควบคุมการไหลและการควบคุมการเปิด/ปิด

วาล์วไดอะแฟรมมีคุณสมบัติในการไหลที่ดีกว่าเมื่อเทียบกับวาล์วอื่นๆ ทำความสะอาดได้ง่ายกว่าและดีกว่าในการประมวลผลสารที่มีอนุภาค ปรากฏการณ์ของช่องอากาศนั้นหายากในระหว่างการประยุกต์ใช้การควบคุมการไหล

การรวมกันของวาล์วไดอะแฟรมหลายพอร์ต

การกำหนดค่า SPA และการกำหนดค่า GMP

ภาพวาดผลิตภัณฑ์
