| ยี่ห้อ: | ดอนจอย | อุณหภูมิที่เหมาะสม: | -10 ถึง 120 องศา (EPDM) |
|---|---|---|---|
| การปฏิบัติงาน: | วงล้อสแตนเลส | ตัวเลือกปะเก็น: | EPDM/ ซิลิโคน/ FPM/ EPDM+PTFE |
| ขัดผิว: | รา | ต้นฉบับ: | จีน |
| เน้น: | แวลฟ์แผ่นฉีดยา,SS316L วาล์ว Diaphragm สุขภาพ,เอสเอส มือคลื่น Diaphragm สุขภาพ |
||

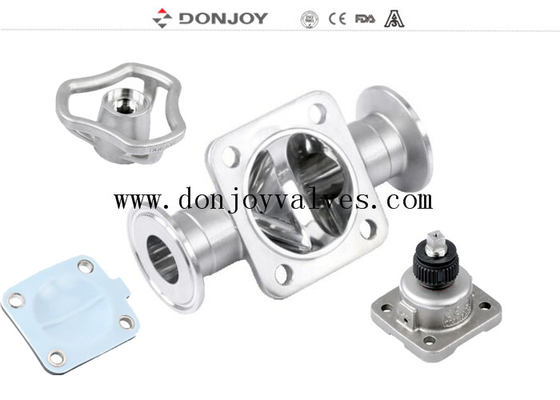

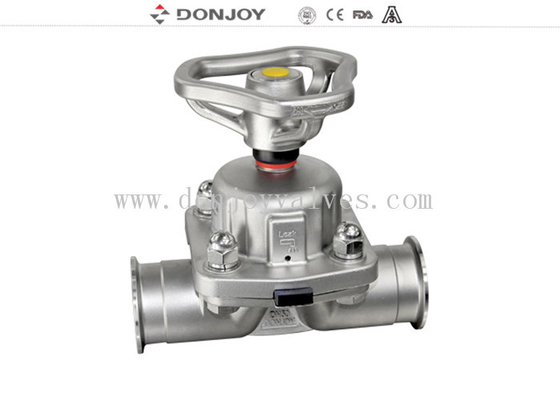

วาล์วไดอะแฟรม SS316L สำหรับเภสัชกรรม พร้อมด้ามจับ SS เมมเบรน FDA
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
วาล์วไดอะแฟรมแบบแมนนวลสแตนเลสสตีลสุขาภิบาลพร้อมเมมเบรน FDA รับประกันหนึ่งปี |
|
วัสดุตัววาล์ว: |
SS316L |
|
วัสดุซีล: |
ปะเก็นซิลิโคนเดี่ยว / PTFE กาว + EPDM / PTFE สองชิ้น + EPDM |
|
แรงดันใช้งานสูงสุด: |
10 บาร์ |
|
อุณหภูมิใช้งานสูงสุด: |
150 องศาเซลเซียส |
|
ขนาดที่มี: |
1”-4”, DN20-DN100 |
|
การเชื่อมต่อที่มี: |
แคลมป์ / เชื่อม / เกลียว / การเชื่อมต่อพิเศษ |
|
มาตรฐานที่มี: |
3A/BPE/DIN/ISO/IDF |
|
การใช้งาน: |
แมนนวล / นิวเมติก / อิเล็กทรอนิกส์ |
|
โครงสร้างที่มี: |
ตรง, ที, U-type, ก้นถัง |
|
การควบคุม: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / การควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
|
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
การออกแบบชั้นนำ: |
มุมตาย ＜ 3D |
|
ใบรับรอง |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
คำอธิบาย
การกำหนดค่าต่างๆ ของวาล์วไดอะแฟรม
1. วาล์วไดอะแฟรมพร้อมตัวกำหนดตำแหน่ง / ตัวควบคุมกระบวนการ (IL-TOP)
2. วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)
3. ตัวควบคุมตำแหน่งวาล์ว
4. โมดูลเซ็นเซอร์ตำแหน่ง
5. ด้ามจับพลาสติก
6. ด้ามจับสแตนเลสสตีล
7. แอคชูเอเตอร์สแตนเลสสตีล
ตัววาล์ว:
ตัวหลอมช่องว่างผ่านแท่งสแตนเลสสตีลชิ้นเดียว ในกระบวนการหลอมพร้อมกับการหลอมด้วยอุณหภูมิสูง ให้รูปร่างของช่องว่างเปลี่ยนไปผ่านการอัดขึ้นรูป หลังจากการหลอมความหนาแน่นของตัวเครื่องจะสูงขึ้น โครงสร้างมีความสม่ำเสมอมากขึ้น ไม่มีรูทรายและสิ่งสกปรกอื่นๆ จากนั้นผ่านศูนย์กลางการประมวลผลเพื่อดำเนินการกลึงที่มีความแม่นยำสูง
ตัวหล่อทำโดยแบบจำลองขี้ผึ้งพาราฟิน แบบจำลองขี้ผึ้งพาราฟินซึมเข้าไปในเซรามิก เพื่อให้พื้นผิวแม่พิมพ์ขี้ผึ้งทั้งตัวสร้างชั้นเซรามิกที่แข็งแรง หลอมแบบจำลองขี้ผึ้ง จากนั้นลงไปในสารละลายสแตนเลสสตีลหลอมเหลว หลังจากเย็นลงให้เคาะลักษณะของเซรามิกออก ตัวเครื่องเปล่าถูกสร้างขึ้น ขนาดการหล่อมีความแม่นยำมาก ลักษณะภายนอกเรียบเนียน สะอาด และเป็นระเบียบ
หลักการทำงาน
1. ไดอะแฟรมให้การซีลตัวเครื่องและซีลที่นั่ง ไม่มีเส้นทางไปยังสภาพแวดล้อมภายนอก ดังนั้นจึงเหมาะสำหรับกระบวนการปลอดเชื้อ
2. เมื่อวาล์วปิด แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนไปทางพื้นผิวซีลบนตัวเครื่อง เมื่อแผ่นแรงดันเคลื่อนที่ ไดอะแฟรมจะงอและถูกบังคับลงไปบนพื้นที่ที่นั่งตรงกลางตัวเครื่อง จึงปิดเส้นทางการไหลผ่านตัวเครื่อง
3. ความสัมพันธ์ระหว่างตัวเครื่องกับแผ่นแรงดันช่วยป้องกันการบีบอัดไดอะแฟรมมากเกินไป
4. วาล์วสามารถใช้งานด้วยมือและการควบคุมการทำงานด้วยนิวเมติกของโซลินอยด์วาล์ว
ภาพวาด
ใบรับรองวาล์วไดอะแฟรม
1. เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรอง FDA
2. องค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิตได้รับการบันทึกไว้
3. ความสอดคล้อง 3-a การรับรองความถูกต้อง
4. CE-PED/97/23/EC
5. EN 10204-3.1
การใช้งาน:
วาล์วไดอะแฟรม ซึ่งทำงานด้วยมือหรือนิวเมติก ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในกระบวนการสุขอนามัยและปลอดเชื้อในอุตสาหกรรมยา
วาล์วนี้ยอดเยี่ยมสำหรับการควบคุมการไหลและการควบคุมเปิด/ปิด
วาล์วไดอะแฟรมมีคุณสมบัติในการไหลที่ดีกว่าเมื่อเทียบกับวาล์วอื่นๆ ทำความสะอาดได้ง่ายกว่าและดีกว่าในการประมวลผลสารที่มีอนุภาค ปรากฏการณ์ของช่องอากาศนั้นหายากในระหว่างการประยุกต์ใช้การควบคุมการไหล
การรวมกันของวาล์วไดอะแฟรมหลายพอร์ต
การกำหนดค่า SPA และการกำหนดค่า GMP
