รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ไดอะแฟรมวาล์วหลายพอร์ต | วัสดุ: | SS316L/1.4404 |
|---|---|---|---|
| ขนาด: | DN6-DN15,1/4"-3/4" | การปฏิบัติงาน: | ตัวกระตุ้นสแตนเลส |
| การเชื่อมต่อ: | การปั่น | ปะเก็น: | EPDM + PTFE |
| ทิศทางของตัวกระตุ้น: | ทิศทางตรงข้าม | ||
| เน้น: | วาล์วไดอะแฟรมสุขาภิบาลแบบหลายพอร์ต,วาล์วไดอะแฟรมสุขาภิบาลแบบเชื่อม,วาล์วไดอะแฟรมสุขาภิบาล DN15 |
||

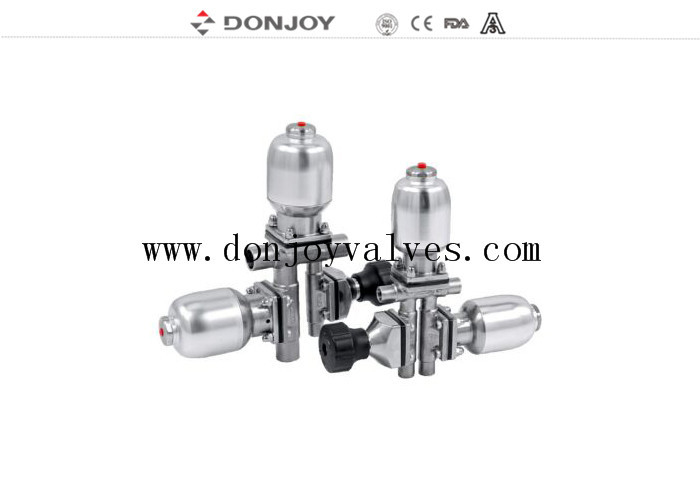

Donjoy pneumatic Multiport Sanitary Diaphragm Valve DN15
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
วาล์วไดอะแฟรมแบบนิวเมติก Multiport Sanitary SS สำหรับ |
|
วัสดุตัววาล์ว: |
SS316L |
|
วัสดุซีล: |
ปะเก็นซิลิโคนเดี่ยว / PTFE+EPDM แบบมีกาว / สองชิ้น |
|
แรงดันใช้งานสูงสุด: |
10 บาร์ |
|
อุณหภูมิใช้งานสูงสุด: |
130 องศาเซลเซียส |
|
ขนาดที่มีจำหน่าย: |
DN6-DN15, 1/4"-3/4" |
|
การเชื่อมต่อที่มีจำหน่าย: |
แคลมป์/เชื่อม/เกลียว/การเชื่อมต่อพิเศษ |
|
มาตรฐานที่มีจำหน่าย: |
3A/BPE/DIN/ISO/IDF |
|
การทำงาน: |
แบบแมนนวล, นิวเมติก |
|
โครงสร้างที่มีจำหน่าย: |
ตรง, ที, ชนิด U, ก้นถัง |
|
การควบคุม: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / การควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
|
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, ร้านขายยา, เครื่องสำอาง ฯลฯ |
|
คู่มือการใช้งาน: |
ภาษาจีน - อังกฤษสองภาษา |
|
ทิศทางของพอร์ต: |
ตามสถานการณ์จริง |
คำอธิบาย
การกำหนดค่าต่างๆ ของวาล์วไดอะแฟรม
1. วาล์วไดอะแฟรมพร้อมตัวกำหนดตำแหน่ง/ตัวควบคุมกระบวนการ (IL-TOP)
2. วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)
3. ตัวควบคุมตำแหน่งวาล์ว
4. โมดูลเซ็นเซอร์ตำแหน่ง
5. ที่จับพลาสติก
6. ที่จับสแตนเลส
7. ตัวกระตุ้นสแตนเลส
8. วาล์วไดอะแฟรมไฟฟ้า
9. ตัวกระตุ้นพลาสติก
10. ตัววาล์ว: หล่อ / ขึ้นรูป
หลักการทำงาน
1. ไดอะแฟรมให้ซีลตัววาล์วและซีลที่นั่งวาล์ว ไม่มีเส้นทางไปยังสภาพแวดล้อมภายนอก ดังนั้นจึงเหมาะสำหรับกระบวนการปลอดเชื้อ
2. เมื่อวาล์วปิด แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนที่ไปยังพื้นผิวซีลบนตัววาล์ว เมื่อแผ่นแรงดันเคลื่อนที่ ไดอะแฟรมจะงอและถูกบังคับลงบนพื้นที่ที่นั่งตรงกลางตัววาล์ว จึงปิดเส้นทางการไหลผ่านตัววาล์ว
3. ความสัมพันธ์ระหว่างตัววาล์วกับแผ่นแรงดันช่วยป้องกันการบีบอัดไดอะแฟรมมากเกินไป
4. วาล์วสามารถทำงานด้วยตนเองและการควบคุมการทำงานแบบนิวเมติกของวาล์วโซลินอยด์
ใบรับรองวาล์วไดอะแฟรม
1. เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรอง FDA
2. องค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิตได้รับการบันทึกไว้
3. ความสอดคล้อง 3-a การตรวจสอบสิทธิ์
4. CE-PED/97/23/EC
5. EN 10204-3.1
ไดอะแฟรมของวาล์ว
1. EPDM+PTFE (แบบมีกาว)แผ่นไดอะแฟรมมีความทนทานต่อสารเคมีสูง มีความเสถียรสูง มีความยืดหยุ่นดี อายุการใช้งานยาวนาน การซีลสูง ไม่มีการเสื่อมสภาพของรหัส และไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิ ประสิทธิภาพที่ยอดเยี่ยม ไม่ว่าจะเป็นวงจรความร้อน วงจรเย็น หรือระบบฆ่าเชื้อด้วยไอน้ำ
ข้อมูลจำเพาะ: 1-3", DN20-DN80
อุณหภูมิ: -20 ถึง 120 องศา
2. EPDM+PTFE (แยก) สามารถลดความคลาดเคลื่อนของไดอะแฟรมและยืดอายุการใช้งานของไดอะแฟรม
ข้อมูลจำเพาะ: 1-4", DN20-DN100
อุณหภูมิ: -20 ถึง 150 องศา
3 ซีลเดี่ยว (EPDM/SILICONE/FPM) ไดอะแฟรมยางฝังชั้นไฟเบอร์วัลคาไนซ์ช่วยเพิ่มคุณสมบัติทางกล จากนั้นไดอะแฟรมในแรงดันและอุณหภูมิมีความเสถียรในการซีลสูง เสริมความแข็งแรงของเส้นใยในสลักเกลียวสแตนเลส เพื่อให้มั่นใจถึงการยึดเกาะที่ดีขึ้นระหว่างยางและโลหะ ดังนั้นจึงเหมาะสำหรับใช้ในสภาพแวดล้อมสุญญากาศ
ข้อมูลจำเพาะ: 1-4", DN20-DN100
อุณหภูมิ: -10 ถึง 120 องศา
4. ปะเก็นไดอะแฟรมขนาดเล็ก (EPDM, SILICONE, FPM, EPDM+PTFE)
ข้อมูลจำเพาะ: 1/4"-3/4", DN6-DN15
อุณหภูมิ: -20 ถึง 150 องศา
การรักษาพื้นผิว:
1. สำหรับการขัดเงาเชิงกล: ด้านใน Ra＜0.5μm, ด้านนอก: จาก 1-4" พ่นทราย, ต่ำกว่า 1" ขัดเงาแบบกระจก
การรวมกันของวาล์ว
GMP VALVE: ส่วนใหญ่ใช้ในน้ำบริสุทธิ์สูงหรือระบบกระจายน้ำอื่นๆ ของท่อแนวตั้ง ซึ่งสามารถลดท่อ deadleg ได้อย่างมีประสิทธิภาพ หนึ่งในวาล์วที่วางอยู่ในตำแหน่งแนวตั้งคือปากตัวอย่างที่ไม่ใช่การเพาะพันธุ์แบคทีเรียหรือการติดเชื้อข้ามกระบวนการเมื่อเปิด vealve
SAP VALVE: ส่วนใหญ่ใช้ในระบบท่อแนวนอน วาล์วหลักวางอยู่ในตำแหน่งแนวนอน และรักษามุมการระบายน้ำด้วยตนเองบางอย่าง จากนั้นรูทางเดินในจุดระบายน้ำที่ต่ำที่สุดของทางน้ำวาล์วหลัก
การทำงาน:
