สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
NO.VZH200A01
ติดต่อเรา

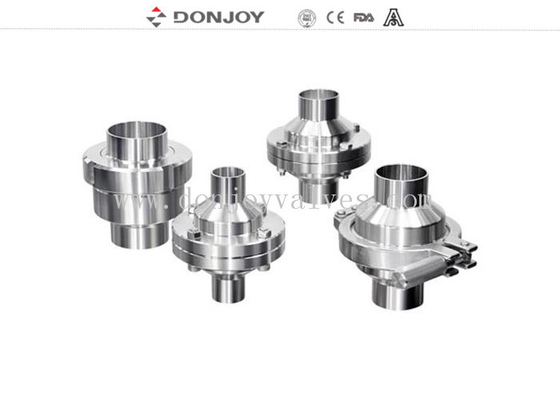

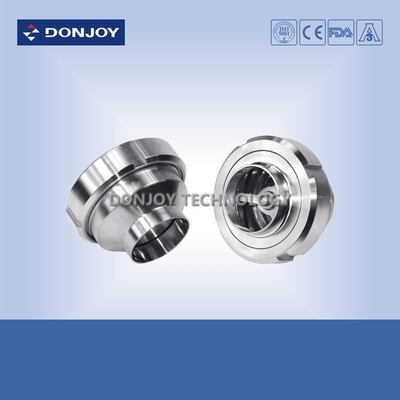

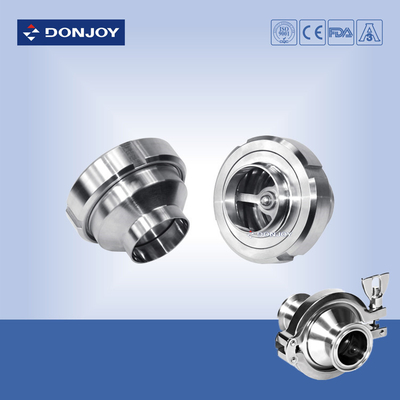

วาล์วตรวจสอบไฮดรอลิกแบบมืออาชีพ 3 นิ้วป้องกันการไหลย้อนกลับด้วยปะเก็น FPM
ตัวเลือกเช็ควาล์วไฮดรอลิก
1. การเชื่อมต่อ: เชื่อมด้าย
2. SEAL: NBR, FPM, PTEF ทั้งหมดตาม FDA177.2600
3. มาตรฐาน: DIN, SMS, RJT, IDF, ISO, 3A
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์: | 3 ", SS316L Sanitary Check Valve, Thread Check Valve ป้องกันการไหลย้อนกลับ |
| วัสดุตัววาล์ว: | SS304 หรือ SS316L |
| วัสดุซีล: | EPDM |
| สูงสุดความกดดันจากการทำงาน: | 10Bar |
| แรงดันเปิด: | 0.1-0.3 บาร์ |
| สูงสุดอุณหภูมิในการทำงาน: | 120 องศาเซลเซียส |
| ขนาดที่มีจำหน่าย: | 1/2 "-4", DN10-D100 |
| การเชื่อมต่อที่พร้อมใช้งาน: | ด้ายเชื่อม |
| มาตรฐานที่มีจำหน่าย: | DIN, SMS, 3A |
| ใบรับรอง: | อย., CE |
การใช้งาน:
1. เช็ควาล์วเป็นวาล์วที่ป้องกันไม่ให้ของไหลไหลย้อนกลับและทำให้มั่นใจได้ว่าจะไหลไปในทิศทางเดียวเท่านั้น
2. สามารถใช้เพื่อป้องกันการไหลน้อยจากการย้อนกลับหลีกเลี่ยงการตอกท่อ
3. ใช้ในอุตสาหกรรมแปรรูปอาหารเครื่องดื่มไวน์น้ำมันเครื่องสำอางยาและเคมีภัณฑ์
การวาดภาพ
หลักการดำเนินงาน
วาล์วจะเปิดขึ้นเมื่อความดันของของเหลวสูงเกินความดันสู่สปริงเมื่อแรงดันทั้งสองเท่ากันวาล์วจะปิดตัวนับที่แรงขึ้น - ความดันก็ทำให้วาล์วปิด
วาล์วสุขาภิบาลเป็นวาล์วสองพอร์ตที่มีช่องเปิดสองช่องแยกกันในร่างกายของไหลเข้าสู่ช่องเปิดหนึ่งและออกจากอีกช่องหนึ่งวาล์วเหล่านี้ช่วยในการใช้งานที่ต้องการให้ของเหลวไหลไปในทิศทางเดียวเท่านั้น
วาล์วสุขาภิบาลมีสองรูปแบบ: แนวนอนและแนวตั้ง
วาล์วแนวนอนเหมาะกับเส้นแนวนอนที่ต้องการวาล์วระบายน้ำได้เอง
วาล์วแนวตั้งสามารถใช้ในการติดตั้งแนวตั้งหรือแนวนอนในการใช้งานแนวนอนวาล์วแนวตั้งจะช่วยเมื่อวาล์วระบายน้ำออกเองไม่สามารถรักษาความต่อเนื่องของไพรม์และอุณหภูมิของปั๊ม
ในกรณีของเช็ควาล์วแบบสปริงแนวนอนการไหลของผลิตภัณฑ์จะดันแผ่นดิสก์ในวาล์วออกจากที่นั่งเมื่อเอาแรงดันไหลไปข้างหน้าสปริงไฟฟ้าจะทำให้แผ่นดิสก์กลับสู่ตำแหน่งเดิมและยึดไว้กับเบาะเพื่อให้ปิดแรงดันย้อนกลับจะบังคับให้แผ่นดิสก์อยู่ในตำแหน่งปิดด้วย
เช็ควาล์วช่วยในสถานการณ์ที่ต้องมีการอพยพของท่อกระบวนการอาจเกิดขึ้นได้จากหลายสาเหตุโดยเฉพาะอย่างยิ่งที่เกี่ยวข้องกับการกู้คืนผลิตภัณฑ์หรือการระบายน้ำการใช้งานบางอย่างอาจต้องมีการกวนอากาศกับผลิตภัณฑ์ในท่อหรือในถังที่นำไปสู่เช็ควาล์วสามารถทำได้
สิ่งที่ควรทราบเมื่อติดตั้งวาล์วตรวจสอบสุขาภิบาล
- บอลเช็ควาล์ว -
ในการตั้งค่าแนวตั้งผลิตภัณฑ์จะต้องไหลจากล่างขึ้นบนเพื่อให้แรงโน้มถ่วงสามารถดันลูกบอลเข้าและออกจากที่นั่งได้ในการตั้งค่าแนวนอนส่วนโค้งของวาล์วจะต้องตั้งตรงและอยู่ที่ 90 องศากับท่อเพื่อให้แน่ใจว่าวาล์วไม่มีการระบายน้ำและลูกบอลอยู่ในตำแหน่งที่เหมาะสม
- วาล์วตรวจสอบดิสก์ -
วาล์วตรวจสอบดิสก์ไม่ได้ระบายออกอย่างอิสระในการตั้งค่าแนวตั้งดังนั้นเพื่อให้สามารถระบายน้ำได้อย่างอิสระพวกเขาจำเป็นต้องอยู่ในแนวนอน
ใบรับรอง
Donjoy ผลิตผลิตภัณฑ์ที่ได้รับการรับรองโดย 3A, CE, FDA และอื่น ๆ ตามมาตรฐาน GMP, EHEDGการผลิตบังคับใช้ระบบการจัดการ ISO9001-2008 อย่างเคร่งครัด
