สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
NO.VZH110A1
ติดต่อเรา

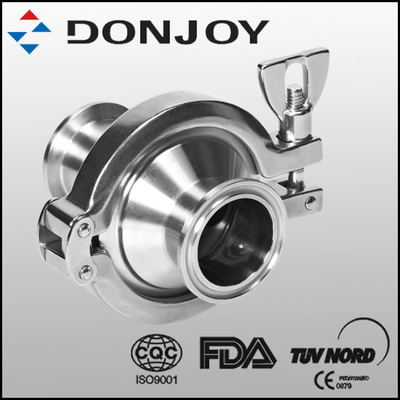

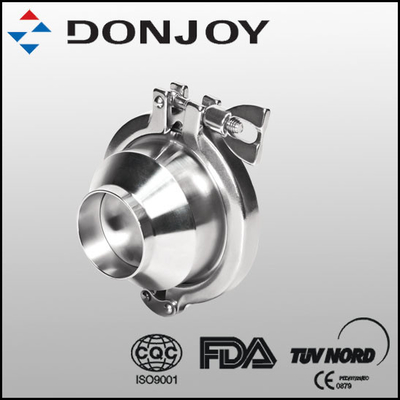

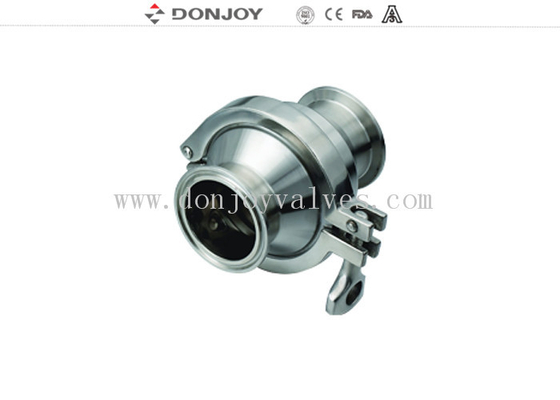

SS304 เช็ควาล์วไฮดรอลิคประสิทธิภาพสูงสำหรับการหลีกเลี่ยงการตอกท่อ
รายละเอียดโดยย่อ:
เช็ควาล์วไฮดรอลิค
ประเภท: ยึด, ด้าย, รอย
ขนาด: คำขอของลูกค้า
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์: | SS304 เช็ควาล์วแบบหนีบ, วาล์วไม่กักเก็บชนิดเกลียว, หลีกเลี่ยงการตอกท่อ |
| วัสดุตัววาล์ว: | SS304 หรือ SS316L |
| วัสดุซีล: | EPDM |
| สูงสุดความกดดันจากการทำงาน: | 10 บาร์ |
| แรงดันเปิด: | 0.1-0.3bar |
| สูงสุดอุณหภูมิในการทำงาน: | 120 องศาเซลเซียส |
| ขนาดที่มีจำหน่าย: | 1"-4", DN10-DN100 |
| การเชื่อมต่อที่มีอยู่: | ด้ายเชื่อมแคลมป์ |
| มีจำหน่ายมาตรฐาน: | ดินแดง, SMS, 3A |
| ใบรับรอง: | องค์การอาหารและยา, CE |
ข้อมูลทางเทคนิค
• เช็ควาล์วสุขาภิบาลอาจมีขนาดแตกต่างกันไปตั้งแต่ 1/2″ ถึง 4″
• การเชื่อมต่อปลายสามารถเชื่อมชน สุขาภิบาลไตรยึด เธรด หรืออื่น ๆ ตามคำขอ
• แรงดันใช้งานสูงสุดที่มีคือ 10 บาร์ (145psi)
• มีวาล์วสำหรับแรงดันแคร็กต่อไปนี้:
4.35psi (0.3bar) สำหรับ DN25
2.9psi (0.2bar) สำหรับ DN32-40
1.45psi (0.1bar) สำหรับ DN50-100
• อุณหภูมิที่วาล์วทำงานขึ้นอยู่กับช่วงของวัสดุตั้งแต่:
EPDM 14°F ถึง 248°F (-10°C ถึง 120°C)
ซิลิโคน -22°F ถึง 356°F (-30°C ถึง 180°C)
VITON (FPM) 23°F ถึง 356°F (-5°C ถึง 220°C)
เทฟลอน (PTFE) -4°F ถึง +482°F (-20°C ถึง 250°C)
• พื้นผิวสำเร็จอาจเป็น Ra 32μin (0.8μm) เป็นค่าเริ่มต้น หรือดีกว่าตามคำขอ
การใช้งาน:
1. เช็ควาล์วเป็นวาล์วที่ป้องกันไม่ให้ของไหลย้อนกลับและให้แน่ใจว่าไหลไปในทิศทางเดียวเท่านั้น
2. ใช้ป้องกันการไหลกลับน้อยลง หลีกเลี่ยงการตอกท่อ
3. ใช้ในอุตสาหกรรมแปรรูปอาหาร เครื่องดื่ม ไวน์ น้ำมัน เครื่องสำอาง ยา และเคมีภัณฑ์
สิ่งที่ควรคำนึงถึงเมื่อติดตั้งเช็ควาล์วเพื่อสุขอนามัย
เช็ควาล์วสุขาภิบาลสามารถติดตั้งในแนวนอนหรือแนวตั้งอย่างไรก็ตาม ต้องปฏิบัติตามข้อกำหนดเฉพาะต่อไปนี้สำหรับเช็ควาล์วบอลและดิสก์:
– บอลเช็ควาล์ว –
ในแนวตั้ง ผลิตภัณฑ์จะต้องไหลจากล่างขึ้นบน เพื่อให้แรงโน้มถ่วงสามารถดันลูกบอลเข้าและออกจากที่นั่งได้
ในแนวนอน ส่วนโค้งของวาล์วจะต้องตั้งตรงและทำมุม 90 องศากับท่อสิ่งนี้ทำให้แน่ใจว่าวาล์วระบายน้ำฟรีและลูกบอลอยู่ในตำแหน่งที่เหมาะสม
– ดิสก์เช็ควาล์ว –
Disk Check Valves ไม่มีการระบายออกอย่างอิสระในแนวตั้งดังนั้นเพื่อให้ระบายน้ำได้อิสระ พวกเขาจำเป็นต้องอยู่ในตำแหน่งแนวนอน
การวาดภาพ
ใบรับรอง
Donjoy ผลิตผลิตภัณฑ์ที่ได้รับการรับรองจาก 3A, CE, FDA และอื่นๆ ตามมาตรฐาน GMP, EHEDGการผลิตบังคับใช้ระบบการจัดการ ISO9001-2008 อย่างเคร่งครัด
แท็ก :วาล์วทางเดียว, สปริงเช็ควาล์ว, วาล์วไม่กักเก็บ
