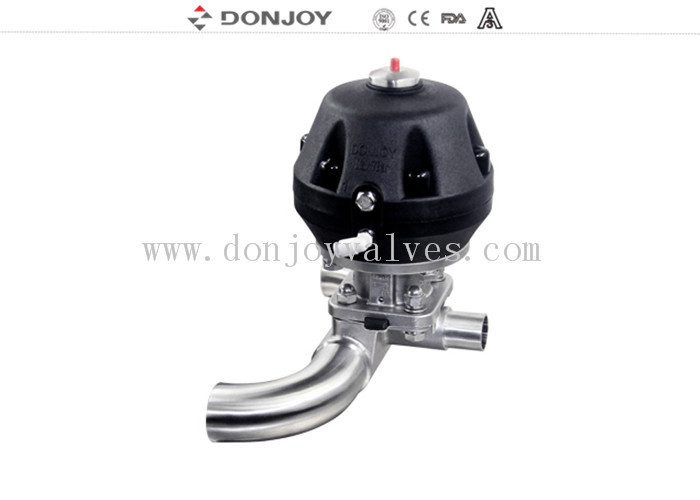

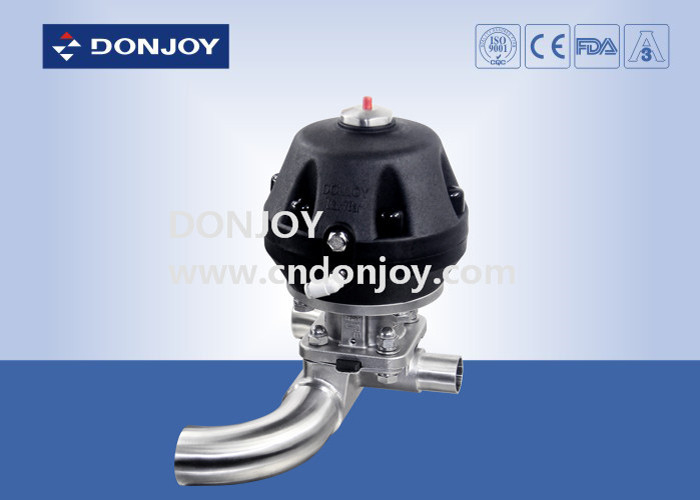

พลาสติก Pneumatic U ประเภทสามทาง Diaphragm Valve ตาม ASME BPE

วาล์วไดอะแฟรมแบบสามทางชนิด U พลาสติกนิวเมติกตามมาตรฐาน ASME BPE

ข้อมูลจำเพาะ


คำอธิบาย
การกำหนดค่าต่างๆ ของวาล์วไดอะแฟรม

การทำงานด้วยระบบนิวเมติก
1. วาล์วไดอะแฟรมพร้อมตัวกำหนดตำแหน่ง/ตัวควบคุมกระบวนการ (IL-TOP)

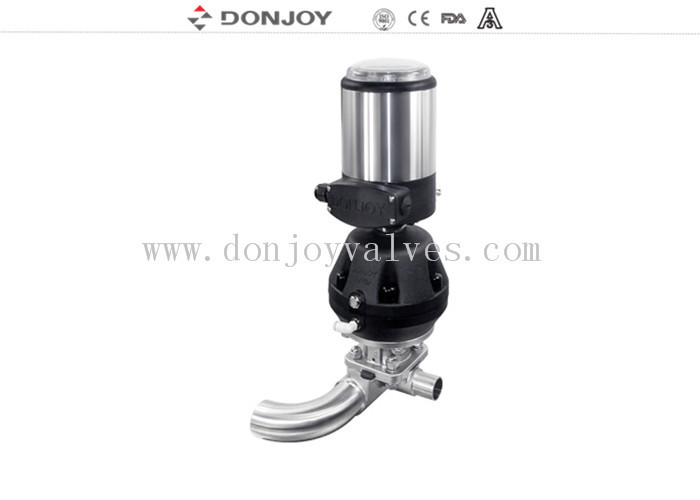

2. วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)  Mimi C top
3. ตัวควบคุมตำแหน่งวาล์ว
4. โมดูลเซ็นเซอร์ตำแหน่ง
5. แอคชูเอเตอร์สแตนเลสสตีล
6. แอคชูเอเตอร์พลาสติก

การทำงานด้วยไฟฟ้า
7. วาล์วไดอะแฟรมไฟฟ้า

การทำงานด้วยมือ
8. ด้ามจับพลาสติก`
9. ด้ามจับสแตนเลสสตีล

วัสดุตัววาล์ว
10. ตัววาล์ว: หล่อ / ขึ้นรูป

การใช้งาน:
วาล์วไดอะแฟรม ซึ่งทำงานด้วยมือหรือระบบนิวเมติก ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในกระบวนการสุขอนามัยและปลอดเชื้อในอุตสาหกรรมเภสัชกรรม
วาล์วนี้ยอดเยี่ยมสำหรับการควบคุมการไหลและการควบคุมเปิด/ปิด
วาล์วไดอะแฟรมมีคุณสมบัติในการไหลที่ดีกว่าเมื่อเทียบกับวาล์วอื่นๆ ทำความสะอาดได้ง่ายกว่าและเหมาะสำหรับการแปรรูปสารที่มีอนุภาค ปรากฏการณ์ของช่องอากาศเกิดขึ้นได้ยากในระหว่างการควบคุมการไหล

ตัววาล์ว:
ตัววาล์วแบบขึ้นรูปช่องว่างผ่านแท่งเหล็กสแตนเลสชิ้นเดียว ในกระบวนการขึ้นรูป พร้อมกับการขึ้นรูปด้วยอุณหภูมิสูง ผ่านการเปลี่ยนรูปทรงช่องว่างจากการอัดขึ้นรูป ผ่านการขึ้นรูปหลังจากความหนาแน่นของตัววาล์วสูงขึ้น โครงสร้างมีความสม่ำเสมอมากขึ้น ไม่มีรูทรายและสิ่งสกปรกอื่นๆ จากนั้นผ่านศูนย์กลางการประมวลผลเพื่อดำเนินการกลึงที่มีความแม่นยำสูง

ตัววาล์วแบบหล่อทำจากแบบจำลองขี้ผึ้งพาราฟิน แบบจำลองขี้ผึ้งพาราฟินซึมเข้าไปในเซรามิก เพื่อให้พื้นผิวแม่พิมพ์ขี้ผึ้งทั้งตัวสร้างชั้นเซรามิกที่แข็งแรง หลอมแบบจำลองขี้ผึ้ง จากนั้นลงในสารละลายสแตนเลสหลอมเหลว หลังจากเย็นลง เคาะรูปลักษณ์ของเซรามิกออก ตัววาล์วเปล่าถูกสร้างขึ้น ขนาดการหล่อมีความแม่นยำมาก รูปลักษณ์ภายนอกเรียบเนียน สะอาด และเป็นระเบียบ

หลักการทำงาน

1. ไดอะแฟรมให้ซีลตัววาล์วและซีลที่นั่ง ไม่มีเส้นทางไปยังสภาพแวดล้อมภายนอก ดังนั้นจึงเหมาะสำหรับกระบวนการปลอดเชื้อ

2. เมื่อวาล์วปิด แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนไปทางพื้นผิวซีลบนตัววาล์ว เมื่อแผ่นแรงดันเคลื่อนที่ ไดอะแฟรมจะงอและถูกบังคับลงบนพื้นที่ที่นั่งตรงกลางตัววาล์ว จึงปิดเส้นทางการไหลผ่านตัววาล์ว

3. ความสัมพันธ์ระหว่างตัววาล์วกับแผ่นแรงดันช่วยป้องกันการบีบอัดไดอะแฟรมมากเกินไป

4. วาล์วสามารถทำงานด้วยมือและการควบคุมการทำงานด้วยระบบนิวเมติกของวาล์วโซลินอยด์

ใบรับรองวาล์วไดอะแฟรม

1. เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรอง FDA

2. องค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิตได้รับการบันทึกไว้

3. ความสอดคล้อง 3-a การรับรองความถูกต้อง

4. CE-PED/97/23/EC

5. EN 10204-3.1

ไดอะแฟรมของวาล์ว

1. EPDM+PTFE (แบบมีกาว)แผ่นไดอะแฟรมมีความทนทานต่อสารเคมีสูง มีความเสถียรสูง มีความยืดหยุ่นดี อายุการใช้งานยาวนาน การซีลสูง ไม่มีการเสื่อมสภาพของรหัส และไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิ ประสิทธิภาพที่ยอดเยี่ยม ไม่ว่าจะเป็นวงจรอุณหภูมิ วงจรเย็น หรือระบบฆ่าเชื้อด้วยไอน้ำ

ข้อมูลจำเพาะ: 1-3", DN20-DN80

อุณหภูมิ: -20 ถึง 120 องศา

2. EPDM+PTFE (แยก) สามารถลดความคลาดเคลื่อนของไดอะแฟรมและยืดอายุการใช้งานของไดอะแฟรม

ข้อมูลจำเพาะ: 1-4", DN20-DN100

อุณหภูมิ: -20 ถึง 150 องศา

3 ซีลเดี่ยว (EPDM/SILICONE/FPM) ไดอะแฟรมยางฝังชั้นของเส้นใยวัลคาไนซ์ช่วยเพิ่มคุณสมบัติทางกล จากนั้นไดอะแฟรมในแรงดันและอุณหภูมิมีความเสถียรในการซีลสูง เสริมความแข็งแรงของเส้นใยในการยึดสลักเกลียวสแตนเลส เพื่อให้แน่ใจว่ายางและโลหะจะยึดติดกันได้ดีขึ้น ดังนั้นจึงเหมาะสำหรับใช้ในสภาพแวดล้อมสุญญากาศ

ข้อมูลจำเพาะ: 1-4", DN20-DN100

อุณหภูมิ: -10 ถึง 120 องศา

4. ปะเก็นไดอะแฟรมขนาดเล็ก (EPDM, SILICONE, FPM, EPDM+PTFE)

ข้อมูลจำเพาะ: 1/4"-3/4", DN6-DN15

อุณหภูมิ: -20 ถึง 150 องศา

การรักษาพื้นผิว:

1. สำหรับการขัดเงาเชิงกล: ด้านใน Ra＜0.5μm, ด้านนอก: จาก 1-4" พ่นทราย, ต่ำกว่า 1" ขัดเงาแบบกระจก

หากต้องการข้อมูลเพิ่มเติม โปรดติดต่อเราโดยตรง
