รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ไดอะแฟรมวาล์วหลายพอร์ต | วัสดุ: | SS316L/1.4404 |
|---|---|---|---|
| ขนาด: | 1"-3" DN25-DN80 | การปฏิบัติงาน: | ตัวกระตุ้นสแตนเลส |
| การเชื่อมต่อ: | การปั่น | ปะเก็น: | EPDM + PTFE |
| ทิศทางของตัวกระตุ้น: | ทิศทางตรงข้าม | ||
| เน้น: | 316L วาล์ว Diaphragm พนูเมติก Multiport,DN80 วัลล์วแผ่นกระดาษผ่าตัดปนูเมติก,วาล์ว Diaphragm Pneumatic สุขภาพดี |
||

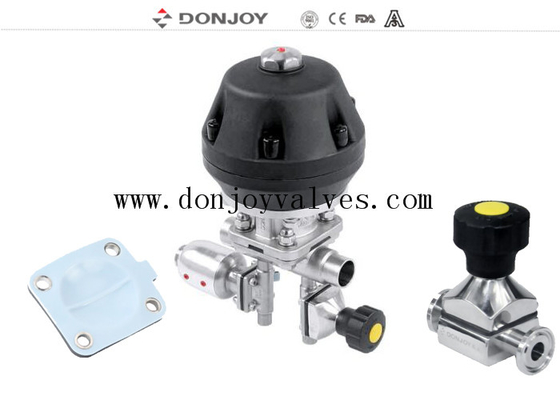

วาล์วไดอะแฟรมแบบนิวเมติกหลายพอร์ตพร้อมวาล์วตัวอย่าง
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
วาล์วไดอะแฟรมนิวเมติกหลายพอร์ตสุขาภิบาล SS สำหรับ |
|
วัสดุตัววาล์ว: |
SS316L |
|
วัสดุซีล: |
ปะเก็นซิลิโคนเดี่ยว / PTFE กาว + EPDM / สองชิ้น |
|
แรงดันใช้งานสูงสุด: |
10 บาร์ |
|
อุณหภูมิใช้งานสูงสุด: |
130 องศาเซลเซียส |
|
ขนาดที่มี: |
1"-3" DN25-DN80 |
|
การเชื่อมต่อที่มี: |
แคลมป์/เชื่อม/เกลียว/การเชื่อมต่อพิเศษ |
|
มาตรฐานที่มี: |
3A/BPE/DIN/ISO/IDF |
|
ดำเนินการ: |
แมนนวล, นิวเมติก |
|
โครงสร้างที่มี: |
ตรง, ที, ชนิด U, ก้นถัง |
|
การควบคุม: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / การควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
|
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, ร้านขายยา, เครื่องสำอาง ฯลฯ |
|
คู่มือการใช้งาน: |
สองภาษาจีน - อังกฤษ |
|
ทิศทางของพอร์ต: |
ตามสถานการณ์จริง |
คำอธิบาย
การกำหนดค่าต่างๆ ของวาล์วไดอะแฟรม

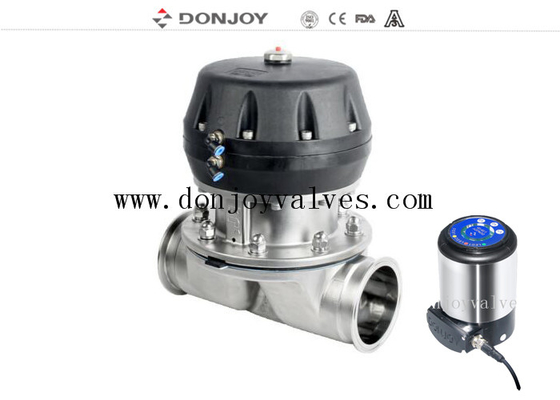

1. วาล์วไดอะแฟรมพร้อมตัวกำหนดตำแหน่ง/ตัวควบคุมกระบวนการ (IL-TOP)
2. วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)
3. ตัวควบคุมตำแหน่งวาล์ว
4. โมดูลเซ็นเซอร์ตำแหน่ง
5. ที่จับพลาสติก
6. ที่จับสแตนเลส
7. แอคชูเอเตอร์สแตนเลส
8. วาล์วไดอะแฟรมไฟฟ้า
9. แอคชูเอเตอร์พลาสติก
10. ตัวเครื่อง: หล่อ / ขึ้นรูป
หลักการทำงาน
1. ไดอะแฟรมให้การซีลตัวเครื่องและซีลที่นั่ง ไม่มีเส้นทางไปยังสภาพแวดล้อมภายนอก ดังนั้นจึงเหมาะสำหรับกระบวนการปลอดเชื้อ
2. เมื่อวาล์วปิด แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนไปทางพื้นผิวการซีลบนตัวเครื่อง เมื่อแผ่นแรงดันเคลื่อนที่ ไดอะแฟรมจะงอและถูกบังคับลงบนพื้นที่ที่นั่งตรงกลางตัวเครื่อง จึงปิดเส้นทางการไหลผ่านตัวเครื่อง
3. ความสัมพันธ์ระหว่างตัวเครื่องกับแผ่นแรงดันช่วยป้องกันการบีบอัดไดอะแฟรมมากเกินไป
4. วาล์วสามารถใช้งานด้วยตนเองและการควบคุมการทำงานด้วยนิวเมติกส์ของวาล์วโซลินอยด์
ใบรับรองของวาล์วไดอะแฟรม
1. เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรอง FDA
2. องค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิตได้รับการบันทึกไว้
3. ความสอดคล้อง 3-a การตรวจสอบสิทธิ์
4. CE-PED/97/23/EC
5. EN 10204-3.1
ไดอะแฟรมของวาล์ว
1. EPDM+PTFE (กาว)แท็บเล็ตไดอะแฟรมมีความทนทานต่อสารเคมีสูง มีความเสถียรสูง มีความยืดหยุ่นดี อายุการใช้งานยาวนาน การซีลสูง ไม่มีการเสื่อมสภาพของรหัส และไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิ ประสิทธิภาพที่ยอดเยี่ยม ไม่ว่าจะเป็นวงจรความร้อน วงจรเย็น หรือระบบฆ่าเชื้อด้วยไอน้ำ
ข้อมูลจำเพาะ: 1-3", DN20-DN80
อุณหภูมิ: -20 ถึง 120 องศา
2. EPDM+PTFE (แยก) สามารถลดความคลาดเคลื่อนของไดอะแฟรมและยืดอายุการใช้งานของไดอะแฟรม
ข้อมูลจำเพาะ: 1-4", DN20-DN100
อุณหภูมิ: -20 ถึง 150 องศา
3 ซีลเดี่ยว (EPDM/SILICONE/FPM) ไดอะแฟรมยางฝังชั้นไฟเบอร์วัลคาไนซ์ช่วยเพิ่มคุณสมบัติทางกล จากนั้นไดอะแฟรมในแรงดันและอุณหภูมิมีความเสถียรในการซีลสูง เสริมความแข็งแรงของเส้นใยในสลักเกลียวสแตนเลส เพื่อให้มั่นใจถึงการยึดเกาะที่ดีขึ้นของยางและโลหะ ดังนั้นจึงเหมาะสำหรับใช้ในสภาพแวดล้อมสุญญากาศ
ข้อมูลจำเพาะ: 1-4", DN20-DN100
อุณหภูมิ: -10 ถึง 120 องศา
4. ปะเก็นไดอะแฟรมขนาดเล็ก (EPDM, SILICONE, FPM, EPDM+PTFE)
ข้อมูลจำเพาะ: 1/4"-3/4", DN6-DN15
อุณหภูมิ: -20 ถึง 150 องศา
การรักษาพื้นผิว:
1. สำหรับการขัดเงาเชิงกล: ด้านใน Ra＜0.5μm, ด้านนอก: จาก 1-4" พ่นทราย, ต่ำกว่า 1" พร้อมขัดเงาแบบกระจก
การรวมกันของวาล์ว
GMP VALVE: ส่วนใหญ่ใช้ในน้ำบริสุทธิ์สูงหรือระบบการกระจายน้ำอื่นๆ ของถนนท่อแนวตั้ง ซึ่งสามารถลด deadleg ของท่อได้อย่างมีประสิทธิภาพ หนึ่งในวาล์วที่วางอยู่ในตำแหน่งแนวตั้งคือทางออกคือปากตัวอย่างที่ไม่ใช่แบคทีเรียหรือการติดเชื้อข้ามกระบวนการเมื่อเปิด vealve
SAP VALVE: ส่วนใหญ่ใช้ในระบบท่อแนวนอน วาล์วโฮสต์วางอยู่ในตำแหน่งแนวนอน และรักษามุมการระบายน้ำด้วยตนเองบางมุม จากนั้นรูทางเดินในจุดระบายน้ำที่ต่ำที่สุดของทางน้ำวาล์วโฮสต์
การดำเนินงาน:
