รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | บัตเตอร์ฟลายวาล์ว | วัสดุ: | 304/316ล |
|---|---|---|---|
| ขนาด: | DN10 - DN300 1/2" - 12" | การปฏิบัติงาน: | นิวเมติกส์ |
| การเชื่อมต่อ: | เชื่อม | ลักษณะ: | พร้อมแอคทูเอเตอร์อะลูมิเนียม |
| โครงสร้าง: | ผีเสื้อ | ||
| เน้น: | วาล์วกระพริบอนามัย,วาล์วกระพริบเหล็กดัดเหล็ก |
||

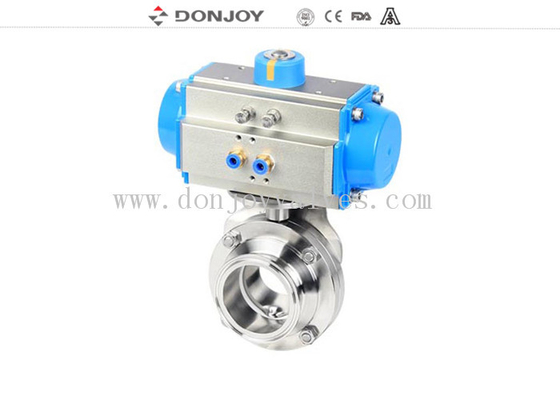

วาล์วปีกผีเสื้อนิวเมติกสุขาภิบาล 10" พร้อมแอคชูเอเตอร์อะลูมิเนียมแบบ Double acting สแตนเลสสตีล 304 316L
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
วาล์วปีกผีเสื้อนิวเมติกสุขาภิบาล 10" พร้อมแอคชูเอเตอร์อะลูมิเนียมแบบ Double acting สแตนเลสสตีล 304 316L |
|
วัสดุตัววาล์ว: |
SS304/316L |
|
วัสดุซีล: |
EPDM (มาตรฐาน) FPM/SILICON/NBR, FDA177.2600 |
|
แรงดันใช้งานสูงสุด: |
10Bar |
|
อุณหภูมิใช้งานสูงสุด: |
120 องศาเซลเซียส |
|
ขนาดที่มี: |
DN10-DN300, 1/2"-12" |
|
การเชื่อมต่อที่มี: |
แคลมป์/เชื่อม/เกลียว/หน้าแปลน/การเชื่อมต่อพิเศษ |
|
มาตรฐานที่มี: |
3A/DIN/SMS/RJT/ISO/IDF |
|
การทำงาน: |
นิวเมติก |
|
การควบคุม: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / การควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
|
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, ร้านขายยา, เครื่องสำอาง ฯลฯ |
|
รายละเอียดการบรรจุ: |
บรรจุภัณฑ์แบบบับเบิลสำหรับวาล์วแต่ละตัว บรรจุภัณฑ์ภายนอกเป็นกล่องหรือ กล่องไม้อัด หรือตามคำขอของลูกค้า |
|
รายละเอียดการจัดส่ง: |
โดยปกติภายใน 20 วันหลังจากได้รับเงินดาวน์ T/T |
ข้อมูล
วันที่แอคชูเอเตอร์นิวเมติก
| ตารางแรงบิดของแอคชูเอเตอร์นิวเมติกแบบ Double-acting | |||||
| ขนาด | แรงบิด(N.M) | แนะนำขนาดวาล์ว | |||
| วาล์วปีกผีเสื้อ | วาล์วบอล | วาล์วบอล 3 ทาง | วาล์วอุตสาหกรรม | ||
| DJ052 | 21 |
DN10-DN50, 0.5"-2" |
DN10-DN32, 0.5"-1.25" |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2.5"-3.5" |
DN40-DN50, 1.5"-2" |
DN25-DN32, 1"-1.25" |
DN25,1" |
| DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50, 1.5"-2" |
DN32-DN40, 1.25"-1.5" |
| DJ083 | 74 |
DN125-DN150, 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
| DJ092 | 114 | DN200,8" | DN80 | 3" | DN65,2.5" |
| DJ105 | 170 |
DN250-DN300, 10"-12" |
DN100,4" | DN80 | DN80,3" |
| DJ125 | 292 | N/M | DN125,5" | DN100,4" | DN100,4" |
| DJ140 | 439 | N/M | DN150,6" | N/M | DN150,6" |
| DJ160 | 669 | N/M | DN200,8" | N/M | DN200,8" |
| ตารางแรงบิดของแอคชูเอเตอร์นิวเมติกแบบ Single acting | |||||
| ขนาด | แรงบิด(N.M) | แนะนำขนาดวาล์ว | |||
| วาล์วปีกผีเสื้อ | วาล์วบอล | วาล์วบอล 3 ทาง | วาล์วอุตสาหกรรม | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0.5"-1.25" |
DN10-DN15, 0.5"-0.75" |
N/M |
DN10-DN15, 0.5"-0.75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1.5"-2" |
DN25,1"
|
DN25,1" | DN25,1" |
| DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
| DJ083-S | 46.5-31.6 | DN80,3.5" | DN401.5" | DN40,1.5" | DN40,1.5" |
| DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/M | DN65,2.5" |
| DJ125-S | 159-105 | N/M | DN80,3" | DN80,3" | N/M |
| DJ140-S | 260-172 | N/M | DN100,4" | DN100,4" | DN80,3" |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4" |
วัสดุ
วัสดุที่เชื่อมต่อกับวัสดุอื่น: AISI 316L / 1.4404
วัสดุในส่วนอื่นๆ: AISI 304
วงแหวนซีล: EPDM FDA 177.2600
ผิวสำเร็จภายใน: Ra ≤ 0.8μm
ผิวสำเร็จภายนอก: การตัดเฉือน CNC อย่างดี
ตัวเลือก
ปะเก็น: NBR / MVQ / FPM
แอคชูเอเตอร์นิวเมติกแบบ Double acting

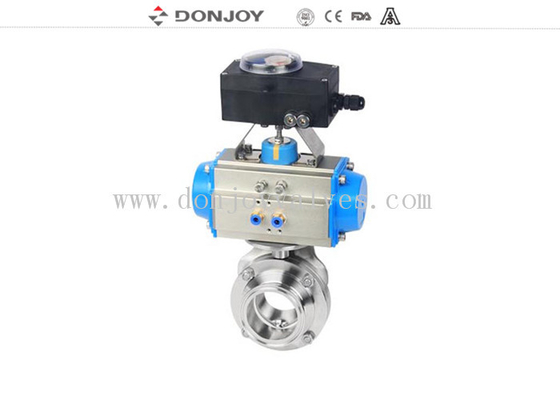

เซ็นเซอร์ตำแหน่งแบบเหนี่ยวนำ

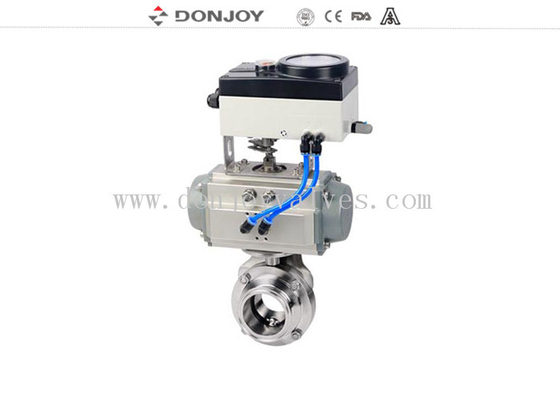

หัวควบคุม C - TOP
เซ็นเซอร์ตำแหน่ง
ประเภทการเชื่อมต่อ: SMS, RJT, DIN, 3A, ISO, แคลมป์, เชื่อม และเกลียว ฯลฯ
การเลือกที่จับ
ที่จับสองตำแหน่ง;
ที่จับสามตำแหน่ง;
ที่จับแบบดึงสี่ตำแหน่ง;
ที่จับพลาสติกหลายตำแหน่ง;
ที่จับสแตนเลสหลายตำแหน่ง;
รายละเอียดการบรรจุ
บรรจุภัณฑ์แบบบับเบิลสำหรับวาล์วแต่ละตัว
บรรจุภัณฑ์ภายนอกเป็นกล่องหรือกล่องไม้อัด
หรือตามคำขอของลูกค้า
รายละเอียดการจัดส่ง
โดยปกติภายใน 20 วันหลังจากได้รับเงินดาวน์ T/T
