รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | 304/316ล | ท่าเรือ: | DN10 - DN300 1/2" - 12" |
|---|---|---|---|
| การปฏิบัติงาน: | นิวเมติกส์ | โหมดการเชื่อมต่อ: | การเชื่อมสิ้นสุด |
| โครงสร้าง: | วาล์วกระพริบน้ําอากาศ | อุณหภูมิของสื่อ: | มิดัม |
| เน้น: | วาล์วกระพริบอนามัย,วาล์วกระพริบเหล็กดัดเหล็ก |
||

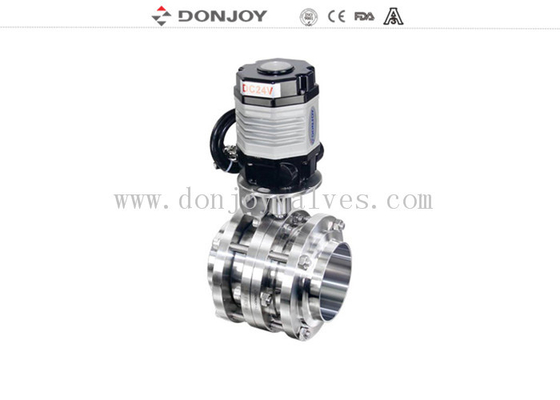

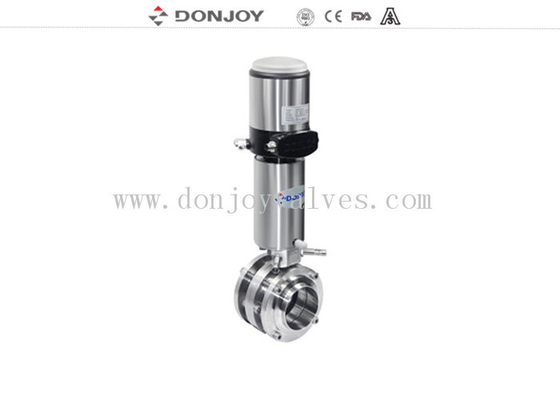

3 ชิ้นสแตนเลส วาล์วกระพริบ ปลายการปั่น วาล์วกระพริบสุขภาพสูง
ข้อมูลการใช้งาน:
ความดันสูงสุด: 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
ความดันขั้นต่ํา0.2Bar
อุณหภูมิการทํางาน: -10 °C ถึง +120 องศา ((EPDM)
รายละเอียด:
|
ชื่อสินค้า: |
RJT Hex Nut/Thread Manual Butterfly valve SS316L/304 ปริมาณการใช้งาน วาล์ว Butterfly หญิง/ชาย |
|
วัสดุของกระบี่: |
SS304/316L |
|
วัสดุประปา: |
EPDM (มาตรฐาน) FPM/SILICON/NBR, FDA1772600 |
|
ความดันทํางานสูงสุด: |
5Bar |
|
Max.Temperature การทํางาน: |
120 องศาเซลเซีย |
|
ขนาดที่มี: |
DN10-DN300 1/2"-12" |
|
การเชื่อมต่อที่มีอยู่: |
เครื่องกั้น / เครื่องปั่น / ใย / การเชื่อมต่อพิเศษ |
|
มีมาตรฐาน: |
3A/DIN/SMS/RJT/ISO/IDF |
|
ใช้งาน: |
คู่มือ ปนูเมติก ไฟฟ้า |
|
การใช้มือ: |
จับสองตําแหน่ง จับสามตําแหน่ง ดึงสี่ตําแหน่ง จับมือ จับมือพลาสติกหลายตําแหน่ง และหลายตําแหน่งมือเหล็กไร้ขัด |
|
การควบคุม: |
เครื่องตั้งตําแหน่งวาล์วสมาร์ท / เครื่องควบคุม C-TOP / เครื่องตรวจจับตําแหน่ง |
|
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA177.2600, ISO |
|
พื้นที่ใช้งาน: |
สินค้านม อาหาร เครื่องดื่ม ยาภัณฑ์ เครื่องสําอางฯลฯ |
|
รูปแบบของพลาสติกมือหลายตําแหน่ง: |
NO.VSB04 / NO.VSB06 / NO.VSB08 |
|
การติดตั้งมือ: |
บนด้านหนึ่งของวาล์ว |
หลักการปฏิบัติงาน
1.วาล์วกระพริกสามารถทํางานโดยอัตโนมัติ ผ่านตัวขับเคลื่อนหรือด้วยมือ
2.มือจับบล็อกซองในตําแหน่งเปิดหรือปิด แน่นอนมีตําแหน่งอื่น ๆ
3เครื่องขับเคลื่อนผลักดันพิสตองการเคลื่อนไหวแกนใน 90 องศาเพื่อที่จะควบคุมวาล์วกระพริก
การ ออกแบบ และ ลักษณะ
การออกแบบที่กระชับและแข็งแรง
ขนาดที่มี DN25-DN300 ((1/2"-12")
มือถือหลายตําแหน่งเหมาะกับ DN100/4 "
มือดึงเหมาะกับ DN25-DN300 ((1/2"-12") PED97/23EC FDA177.2600
ร่างของวาล์วสามารถเปลี่ยนได้กับชนิดใด ๆ ของการเชื่อมต่อ
การเชื่อมต่อ
เครื่องกั้น, สะสมและหมุน เป็นต้น
รายละเอียดการบรรจุ
แพ็ค Bubble สําหรับแต่ละวาล์ว
ข้างนอกของบรรจุเป็นกล่องกระดาษกล่องหรือกระดาษพลาสไต
หรือตามคําขอของลูกค้า
รายละเอียดการส่ง
ปกติภายใน 20 วันหลังจากได้รับเงินฝาก T / T
คมปอร์ตการทํางาน ((N.M)
|
DN25/1 |
DN40/1.5 |
DN50/2?? |
2.5 |
DN65 |
3?? |
DN80 |
DN100/4 |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
มือมือต่าง ๆ:
1ดึงมือ
2. มือถือหลายตําแหน่ง ((พลาสติกสีฟ้า)
3มือถือหลายตําแหน่ง (สแตนเลส) สามารถล็อค
|
ขนาด |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5 |
126 |
20.2 |
8 |
|
|
DN50 |
2?? |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3?? |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4?? |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5 - 6 |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12 |
284 |
30.2 |
14 |
|
ขนาด |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5 |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2-3 |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4?? |
164 |
22.2 |
11 |
|
ขนาด |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5 |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2-3 |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4?? |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6 |
166 |
30.2 |
14 |
