คู่มือสุขาภิบาลคู่มือวาล์วผีเสื้อตำแหน่งหลายตำแหน่งสำหรับการควบคุมการไหล

วาล์วผีเสื้อแบบแมนนวลเกรด mที่จับตำแหน่งสูงสุดสำหรับควบคุมการไหล

ข้อมูลจำเพาะ

คำอธิบาย
วาล์วปีกผีเสื้อได้รับการออกแบบและใช้งานในวาล์วของการจัดส่งแบบแยกโดยมีฟังก์ชันการเปิดและปิด โดยจะทำการปิดผนึกโดยใช้ทฤษฎีการอัดอากาศ วาล์วผีเสื้อชนิดนี้มีแรงบิดขนาดเล็กมากซึ่งวาล์วผีเสื้อมาตรฐานไม่ใช่ .
ข้อมูลจำเพาะ: DN100 - DN300, 4" - 12"
โหมดการทำงาน: แบบแมนนวลและแบบนิวแมติก

หลักการทำงาน:
ในการเปิดวาล์ว ซีลจะสูญเสียประสิทธิภาพแต่จะไม่มีการรั่วซึม ก๊าซในวาล์วจะถูกปิดผนึกเมื่อปิดวาล์ว เหลือไม่มีแรงเสียดทานในส่วนซีล
ข้อดีทางเทคนิค:
ในการเปิดและปิดวาล์วจะไม่เกิดแรงเสียดทานในส่วนซีลดังนั้นจึงไม่ต้องกลัวการปนเปื้อนที่เกิดจากแรงเสียดทานของชิ้นส่วนซีล

วัสดุ:
วัสดุที่เชื่อมต่อกับผู้อื่น: AISI 316L / 1.4404
วัสดุในส่วนอื่นๆ: AISI 304
วงแหวนซีล: EPDM FDA 177.2600
พื้นผิวภายในเสร็จสิ้น: Ra ≤ 0.8μm
ผิวสำเร็จภายนอก: เครื่องจักรกลซีเอ็นซีละเอียด

ตัวเลือก:
ปะเก็น: NBR / MVQ / FPM
ตัวกระตุ้นนิวเมติกของการแสดงสองครั้งและการแสดงเดี่ยว
เซ็นเซอร์ตำแหน่งอุปนัย
C - หัวควบคุมด้านบน
เซ็นเซอร์ตำแหน่ง
จัดการการเลือก
ที่จับสองตำแหน่ง;
ที่จับสามตำแหน่ง
ที่จับดึงสี่ตำแหน่ง
ที่จับพลาสติกหลายตำแหน่ง
ที่จับสแตนเลสหลายตำแหน่ง

การเชื่อมต่อ:
SMS, RJT, DIN, 3A, ISO, แคลมป์, รอยและเกลียวเป็นต้น
รายละเอียดบรรจุภัณฑ์:
บับเบิ้ลแพ็คสำหรับแต่ละวาล์ว
บรรจุด้านนอกเป็นกล่องหรือกล่องไม้อัด
หรือตามความต้องการของลูกค้า

รายละเอียดการจัดส่ง:
โดยปกติภายใน 20 วันหลังจากได้รับเงินดาวน์ T / T

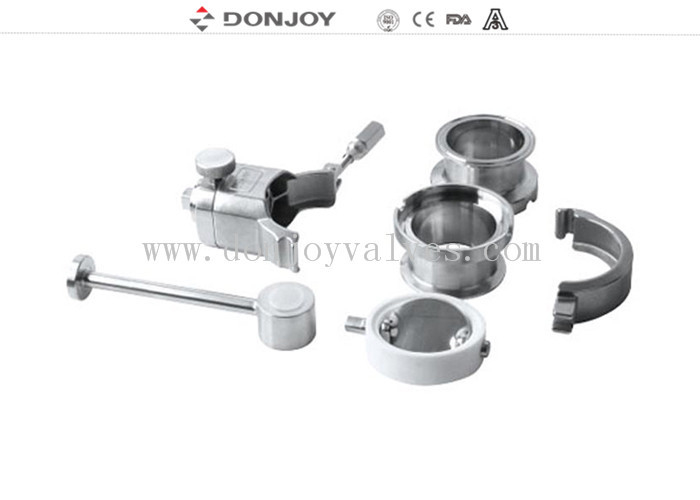

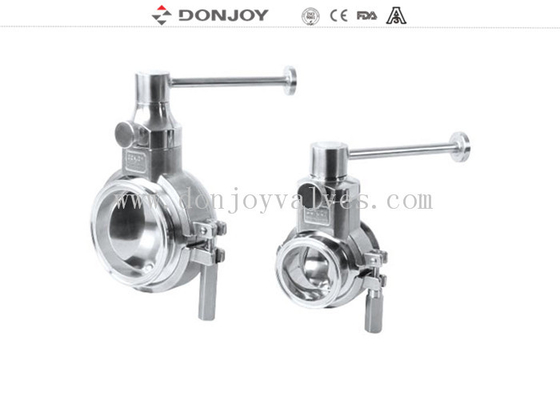

การแสดงสินค้า
