สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
เลขที่ VDF110Q1
ติดต่อเรา

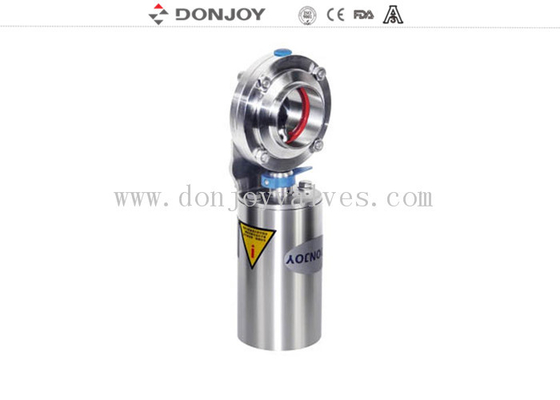

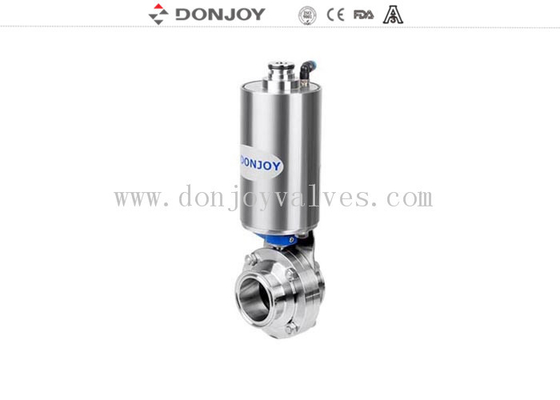

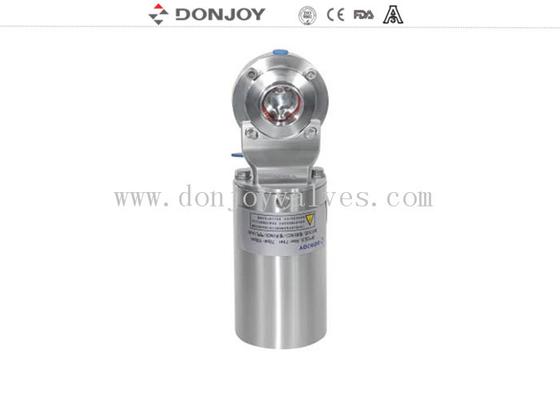

นิวเมติกวาล์วผีเสื้อสุขาภิบาลที่มีปลายยึดซิลิโคนซีล 12 "
พารามิเตอร์ทางเทคนิค |
|||
วัสดุเหล็ก |
ผลิตภัณฑ์ชิ้นส่วนเหล็กเปียก |
AISI 304 หรือ 316L (1.4306 / 1.4404) |
มาพร้อมกับวัสดุ รายงานการตรวจสอบ |
ชิ้นส่วนเหล็กอื่น ๆ |
AISI 304 |
||
วัสดุซีล |
มาตรฐาน |
EPDM |
วัสดุซีลทั้งหมดเป็นไปตาม ด้วยอย. 21CFR177.2600 |
ตัวเลือก |
VMQ / Viton (FPM) |
||
ความดัน |
แรงกดดันจากงาน |
≤145psi (10 บาร์) |
|
จ่ายแรงดันสำหรับอากาศ ตัวกระตุ้น |
70 ~ 116psi (5 ~ 8 บาร์) |
||
อุณหภูมิ |
อุณหภูมิในการทำงาน |
EPDM: 14 ~ 248 ° F (-10 ~ 120 ° C) VMQ (ซิลิโคน): -58 ~ 356 ° F (-50 ~ + 180 ° C) ไวตัน (FPM): -22 ~ 428 ° F (-30 ~ + 220 ° C) |
|
อุณหภูมิในการฆ่าเชื้อ |
150 ° C (302 ° F) สูงสุด20 นาที |
||
การรักษาพื้นผิว |
การรักษาพื้นผิวด้านใน |
รา 16 ~ 32µin (0.4 ~ 0.8µm) |
|
การรักษาพื้นผิวภายนอก |
Ra 32 ~ 64µin (0.8 ~ 1.6µ ม.) |
||
สัมพันธ์ |
การเชื่อมต่อปลาย: รอยชน, ที่หนีบสุขาภิบาล, เกลียวชายและหญิง, หน้าแปลน I-line หรืออื่น ๆ ตามคำขอ |
||
อุปกรณ์ขับเคลื่อน |
ปิดตามปกติ (NC) - อากาศเพื่อเปิดและสปริงเพื่อปิด เปิดตามปกติ (NO) - อากาศเพื่อปิดและสปริงเพื่อเปิด Air to Air (AA) - อากาศเพื่อเปิดอากาศเพื่อปิด |
ข้อมูล
ตัวกระตุ้นนิวเมติก | |||
ขนาด | แนะนำขนาดวาล์ว | ||
วาล์วผีเสื้อ | บอลวาล์ว | ||
70 | DN10-DN50,0.5 "-2" | DN10-DN25,0.5 "-1" | |
85 | DN10-DN100,1 "-4" | DN10-DN40,0.5 "-1.5" | |
114 | DN100-DN125,4 "-5" | DN50-DN65,2 "-2.5" | |
133 | DN150-DN200,6 "-8" | DN80-DN100,3 "-4" | |
168 | DN200-DN300,8 "-12" | DN100,4 " |
การประยุกต์ใช้:
วาล์วผีเสื้อสุขาภิบาลชนิดนิวเมติกที่มีปลายเชื่อม / ก้นเชื่อมซึ่งใช้กันอย่างแพร่หลายในระบบท่อกระบวนการสำหรับการแยกและควบคุมวาล์วปีกผีเสื้อ AV-1PW ทำงานโดยอัตโนมัติ
รายละเอียด:
ขนาด: 1/2 "ถึง 12" (1/2 ", 3/4", 1 ", 1 1/2", 2 ", 2 1/2", 3 ", 4", 5 ", 6" , 8 ", 10", 12 ") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
วัสดุ: ตัววาล์วและวัสดุแผ่นดิสก์สามารถเป็นวัสดุ AISI 304 หรือ AISI 316L, 304L และ 316 ได้ตามคำขอ
แม็กซ์แรงดันใช้งาน: 145psi (10bar) สำหรับ DN25 / 1 "-DN100 / 4";116psi (8bar) สำหรับ DN125 / 5 "-DN150 / 6";73psi (5bar) สำหรับ DN200 / 8 "-DN300 / 12".
การทำงาน: ตัวกระตุ้นแนวตั้ง SS304, NC (ปิดตามปกติ) / NO (เปิดตามปกติ) / AA (อากาศสู่อากาศ) ให้เลือก
แรงดันอากาศ: 70-116psi (5-8bar)
ช่วงอุณหภูมิ: 14 ~ 248 ° F (-10 ~ 120 ° C) พร้อมที่นั่ง EPDM, -58 ~ 356 ° F (-50 ~ + 180 ° C) พร้อมที่นั่ง VMQ (ซิลิโคน)
สิ้นสุดการเชื่อมต่อ: รอยชน / รอยชน
การรักษาพื้นผิว: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin เป็นค่าเริ่มต้น
ตัวเลือก:
วัสดุตัววาล์วและแผ่นดิสก์สามารถเป็นวัสดุ AISI 304 หรือ AISI 316L, 304L และ 316 ได้ตามคำขอที่นั่งและปะเก็นสามารถเป็น EPDM, VMQ (ซิลิโคน) หรือ Viton (FPM) ทั้งหมดนี้เป็นไปตาม FDA 21CFR177.2600 สามารถเชื่อมแบบก้น, ตัวหนีบสุขภัณฑ์, เกลียว, หน้าแปลน, I-line หรืออื่น ๆ ตามคำขอ
ที่จับ: ที่จับดึง 4 ตำแหน่ง;ที่จับหลายตำแหน่งพร้อมฝาพลาสติกหรือสแตนเลสแท้
ตัวกระตุ้นเพื่อให้ทำงานอัตโนมัติ:
ตัวกระตุ้นสแตนเลสแบบนิวเมติก (ประเภทแนวตั้ง) ตัวกระตุ้นอะลูมิเนียมนิวเมติก (ประเภทแนวนอน) และตัวกระตุ้นไฟฟ้า
NC ดำเนินการ: ปิดตามปกติ (ปิดไม่ได้) - อากาศเปิดสปริงปิด
ไม่ดำเนินการ: เปิดตามปกติ (เปิดไม่ได้) - อากาศปิดสปริงเพื่อเปิด
ใช้งาน AA: ทำหน้าที่สองครั้ง - อากาศเพื่อเปิดอากาศเพื่อปิดวาล์วควบคุมอัจฉริยะ: เซ็นเซอร์ตำแหน่ง, ตัวควบคุม C-top, ตัวควบคุม C-top (AS-I)
มาตรฐาน: DIN, 3A, SMS, ISO / IDF, BS / RJT และ ASME / BPE
พอร์ตจ่ายอากาศ |
ตัวกระตุ้น AA |
1 นิ้ว -4 นิ้ว |
ทั้งสองพอร์ตคือ G1 / 8 |
> 4” |
พอร์ตหนึ่งคือ G1 / 4 อีกพอร์ตคือ G1 / 8 |
||
ตัวกระตุ้น NC |
1 นิ้ว -4 นิ้ว |
หนึ่งพอร์ตคือ G1 / 8 |
|
> 4” |
หนึ่งพอร์ตคือ G1 / 4 |
||
ไม่มีตัวกระตุ้น |
1 นิ้ว -4 นิ้ว |
หนึ่งพอร์ตคือ G1 / 8 |
|
> 4” |
หนึ่งพอร์ตคือ G1 / 4 |
