สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
C-TOP-1881
ติดต่อเรา

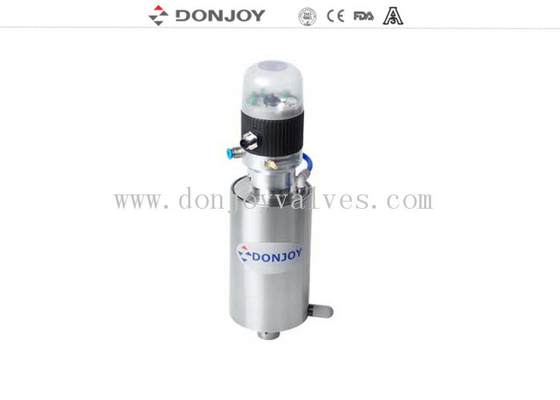

ชุดควบคุมตำแหน่งวาล์วอัจฉริยะสำหรับวาล์วควบคุมขนาดเล็ก
คุณสมบัติทางเทคนิค
1 อินพุต: PNP24VDC
2. เอาต์พุตข้อเสนอแนะ: PNP DC24V และ 4-20mA
3. แหล่งจ่ายไฟ: DC24V ± 10%
4. การสื่อสารด้วยรถบัส: AS-I BUS
5. ความแม่นยำ: ทำซ้ำความถูกต้องของตำแหน่ง≤0.2%
6. การปรับ: ฟังก์ชั่นปรับอัตโนมัติด้วยปุ่มเดียว
7. โหมดการทำงาน: ใช้งานด้วยตนเอง / อัตโนมัติ
8. ฟังก์ชั่นการวินิจฉัยป้องกันการรั่วซึม
9. การแสดงผล: แสงสองส่วนเปิดสี: เขียว / แดง, ปิด: แดง / เขียว
10. ช่วงจังหวะ: 0-60 มม. / 0-30 มม
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ |
|
ปานกลาง |
หล่อลื่นอัดอากาศก๊าซเฉื่อย |
|
สูงสุดอุณหภูมิในการทำงาน |
70 ℃ |
|
แรงกดดันจากงาน |
1.5 บาร์ - 7 บาร์ (22PSI ถึง 102PSI) |
|
ตัวเชื่อมต่อ |
G1 / 8 " |
|
ระดับการป้องกัน |
IP67 |
|
โรคหลอดเลือดสมอง |
นาที.3 มม.สูงสุด70 มม |
|
สูงสุดC - หน่วย TOP |
31 C - หน่วย TOP |
|
สายเชื่อมต่อ |
2 ม |
|
AS-I BUS |
สูงสุดความยาว: 1 ม |
|
โหมดการทำงาน |
การทำงานของนิวเมติก |
|
ใบรับรอง |
3A / 54-02 (1580), PED / 97/23 / EC, FDA.177.2600, ISO |
การใช้งาน
C - TOP เป็นตัวควบคุมลมที่ออกแบบมาเพื่อให้แน่ใจว่าวาล์วควบคุมที่เหมาะสม
เข้ากันได้กับระบบอัตโนมัติ PLC ส่วนใหญ่ในอุตสาหกรรมอาหารเครื่องดื่มร้านขายยา
สามารถติดตั้งกับวาล์วนิวเมติกทุกชนิดเช่นวาล์วป้องกันส่วนผสมวาล์วผีเสื้อ
บอลวาล์ววาล์วไดอะแฟรมวาล์วถอยหลังและวาล์วโลก ฯลฯ
การออกแบบและคุณสมบัติ
การเชื่อมต่อเซ็นเซอร์กับโซลินอยด์วาล์ว (แอคชูเอเตอร์) อย่างง่ายดายรวดเร็วและประหยัดโดย AS - I BUS mastering
เนื่องจากสายเคเบิลลดลงอย่างมากการติดตั้งและการเริ่มต้นจึงสะดวกยิ่งขึ้น
นอกจากนี้เวลาเริ่มต้นจะสั้นลงและสามารถหลีกเลี่ยงปัญหาที่ซ่อนอยู่ในการติดตั้งได้
ชิ้นส่วนเหมือนกับมาตรฐาน C - TOPส่วนที่เปลี่ยนแปลงเพียงอย่างเดียวคือการ์ดในตัว
AS - I ขั้วต่อเปลี่ยนฉนวนและขั้วต่อสายเคเบิลเอง
C - ชุดควบคุมวาล์ว TOP - - 2014 รุ่นควบคุมการกระจัด
|
รุ่น |
เซนเซอร์ |
โซลินอยด์วาล์ว |
อำนาจ |
การเชื่อมต่อ |
หมายเหตุ |
|
1421-05-S1-V1 |
1 |
1 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงเดี่ยว |
|
1421-05-S1-V2 |
1 |
2 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงคู่ |
|
1421-05-S1-V3 |
1 |
3 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
สามผลกระทบ (วาล์วป้องกันส่วนผสม) |
|
1421-05-S1-V1-AS |
1 |
1 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงเดี่ยว |
|
1421-05-S1-V2-AS |
1 |
2 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงคู่ |
|
1421-05-S1-V3-AS |
1 |
3 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
สามผลกระทบ (วาล์วป้องกันส่วนผสม) |
รุ่นควบคุมเครื่องจักรกล
|
รุ่น |
เซนเซอร์ |
โซลินอยด์วาล์ว |
อำนาจ |
การเชื่อมต่อ |
หมายเหตุ |
|
1421-05-S1-V1-M |
1 |
1 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงเดี่ยว |
|
1421-05-S1-V1-M |
2 |
1 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงเดี่ยว |
|
1421-05-S1-V2-ม |
2 |
2 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงคู่ |
|
1421-05-S1-V3-M |
3 |
3 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
สามผลกระทบ (วาล์วป้องกันส่วนผสม) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงเดี่ยว |
|
1421-05-S1-V1-AS-M |
2 |
1 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงเดี่ยว |
|
1421-05-S1-V2-AS-M |
2 |
2 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงคู่ |
|
1421-05-S1-V3-AS-M |
3 |
3 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
สามผลกระทบ (วาล์วป้องกันส่วนผสม) |
การติดตั้ง

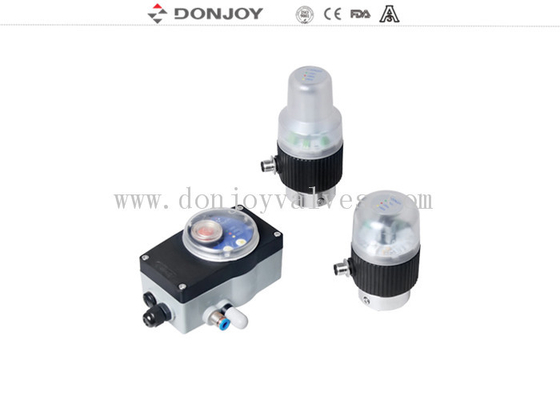

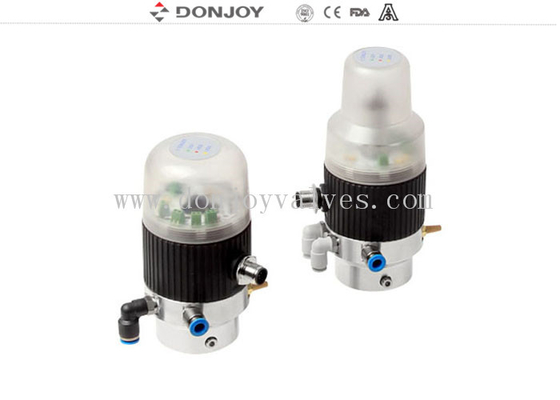

การแสดงสินค้า
