สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
GMP
ติดต่อเรา

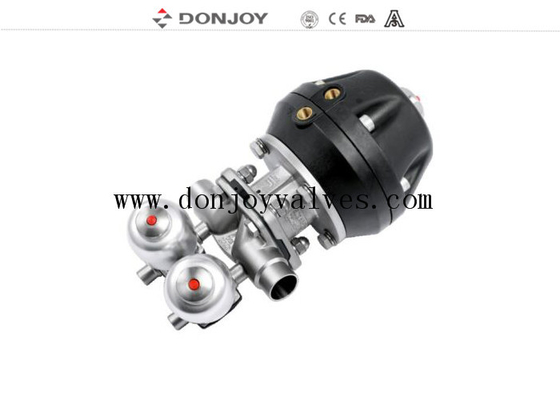

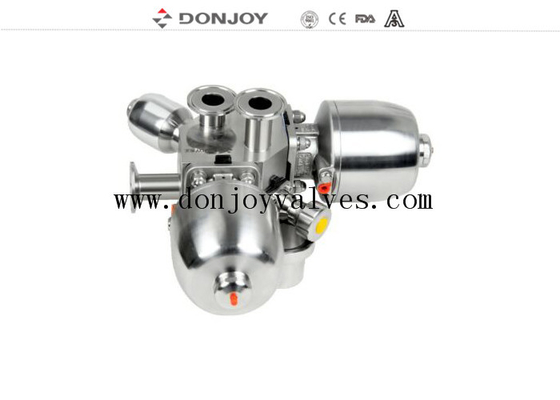

DONJOY การเชื่อมแบบ Multiport ไดอะแฟรมวาล์วร่วมกับ FDA EPDM / PTFE
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์: |
SS สุขาภิบาลหลายพอร์ตนิวเมติกวาล์วไดอะแฟรมสำหรับ |
วัสดุตัววาล์ว: |
SS316L |
วัสดุซีล: |
ปะเก็นซิลโคนเดี่ยว / กาว PTFE + EPDM / สองชิ้น |
MaxWorking ความดัน: |
10 บาร์ |
Max. อุณหภูมิในการทำงาน: |
130 องศาเซลเซียส |
ขนาดที่มีจำหน่าย: |
1 "-3" DN25-DN80 |
การเชื่อมต่อที่พร้อมใช้งาน: |
แคลมป์ / เชื่อม / ด้าย / การเชื่อมต่อพิเศษ |
มาตรฐานที่มีจำหน่าย: |
3A / BPE / DIN / ISO / IDF |
ดำเนินการ: |
คู่มือนิวเมติก |
โครงสร้างที่มีจำหน่าย: |
ตรง, ที, U-type, ก้นถัง |
ควบคุม: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / ตัวควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
ใบรับรอง: |
3A / 54-02 (1580), PED / 97/23 / EC, อย. 177.2600 |
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นมอาหารเครื่องดื่มร้านขายยาเครื่องสำอาง ฯลฯ |
คู่มือการใช้งาน: |
จีน - อังกฤษสองภาษา |
ทิศทางของพอร์ต: |
ตามสถานการณ์จริง |
คำอธิบาย
การกำหนดค่าต่างๆของวาล์วไดอะแฟรม
1. วาล์ว Didaphragm พร้อม Pisitioner / Process Controller (IL-TOP)
2. วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)
3. ตัวควบคุมตำแหน่งวาล์ว
4. โมดูลเซ็นเซอร์ตำแหน่ง
5. ที่จับพลาสติก
6. ที่จับสแตนเลส
7. acutor เหล็กกล้าไร้สนิม
8. วาล์วไฟฟ้าไดอะแฟรม
9. พลาสติก Acutor
10. ร่างกาย: การหล่อ / การปลอม
หลักการดำเนินงาน
1. ไดอะแฟรมให้ซีลตัวถังเช่นเดียวกับซีลที่นั่งไม่มีเส้นทางไปสู่สภาพแวดล้อมภายนอกดังนั้นจึงเหมาะสำหรับกระบวนการปลอดเชื้อ
2. เมื่อวาล์วปิดแผ่นความดันซึ่งรองรับไดอะแฟรมจะเคลื่อนไปทางหน้าซีลบนตัวถังเมื่อแผ่นดันเคลื่อนไดอะแฟรมจะงอและถูกบังคับลงไปที่บริเวณที่นั่งตรงกลางลำตัวจึงปิดการไหล เส้นทางผ่านร่างกาย
3. ความสัมพันธ์ระหว่างร่างกายกับแผ่นดันป้องกันการบีบอัดของไดอะแฟรมมากเกินไป
4. วาล์วสามารถใช้งานได้ด้วยตนเองและส่วนควบคุมการทำงานแบบนิวเมติกของโซลินอยด์วาล์ว
ใบรับรองของวาล์วไดอะแฟรม
1. เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตาม FDA Certification
2. องค์ประกอบทางเคมีของวัสดุคุณสมบัติทางกายภาพและกระบวนการผลิตได้รับการบันทึกไว้
3.3-a ความสอดคล้องของการพิสูจน์ตัวตน
4. CE-PED / 97/23 / EC
5. EN 10204-3.1
ไดอะแฟรมของวาล์ว
1. EPDM + PTFE (กาว)ไดอะแฟรมแท็บเล็ตมีความทนทานต่อสารเคมีสูงเสถียรภาพสูงยืดหยุ่นได้ดีอายุการใช้งานการปิดผนึกสูงไม่มีการเสื่อมสภาพของรหัสและไม่ได้รับผลกระทบจากความผันผวนของอุณหภูมิประสิทธิภาพที่ยอดเยี่ยมไม่ว่าจะเป็นวงจรความร้อนรอบเย็นหรือระบบฆ่าเชื้อโรคด้วยไอน้ำ
การแยกตัว: 1-3 ", DN20-DN80
อุณหภูมิ: -20 ถึง 120 องศา
2. EPDM + PTFE (แยก) สามารถลดความทนทานของไดอะแฟรมและยืดอายุการใช้งานของไดอะแฟรม
การแยกตัว: 1-4 ", DN20-DN100
อุณหภูมิ: -20 ถึง 150 องศา
3 ซีลเดี่ยว (EPDM / ซิลิโคน / FPM), ไดอะแฟรมยางที่ฝังชั้นของเส้นใยวัลคาไนซ์ช่วยเพิ่มคุณสมบัติเชิงกลจากนั้นไดอะแฟรมในความดันและอุณหภูมิจะมีเสถียรภาพในการซีลสูงเสริมการชุบแข็งด้วยเส้นใยในสลักเกลียวสแตนเลสเพื่อให้แน่ใจว่ายางดีขึ้น และพันธะโลหะเข้าด้วยกันดังนั้นจึงเหมาะสำหรับใช้ในสภาพแวดล้อมสุญญากาศ
การแยกตัว: 1-4 ", DN20-DN100
อุณหภูมิ: -10 ถึง 120 องศา
4. ปะเก็นไดอะแฟรมชนิดมินิ (EPDM, SILICONE, FPM, EPDM + PTFE)
การแยกตัว: 1/4 "-3/4", DN6-DN15
อุณหภูมิ: -20 ถึง 150 องศา
การรักษาพื้นผิว :
1. สำหรับงานขัดเงา: ด้านใน Ra <0.5μmด้านนอก: ตั้งแต่ 1-4 "พ่นทรายด้านล่าง 1" พร้อมกระจกขัดเงา
การรวมวาล์ว
GMP VALVE: ส่วนใหญ่ใช้ในน้ำบริสุทธิ์สูงหรือระบบจำหน่ายอื่น ๆ ของถนนท่อแนวตั้งจุดน้ำซึ่งสามารถลดการอุดตันของท่อได้อย่างมีประสิทธิภาพวาล์วตัวใดตัวหนึ่งที่วางอยู่ในแนวตั้งการส่งออกคือไม่มีการผสมพันธุ์ของแบคทีเรียหรือใช้ปากตัวอย่างการติดเชื้อข้ามกระบวนการเมื่อเนื้อลูกวัวเปิดออก
SAP VALVE: ส่วนใหญ่ใช้ในระบบท่อแนวนอนวาล์วโฮสต์วางในตำแหน่งแนวนอนและรักษามุมที่ล้างออกด้วยตัวเองจากนั้นเจาะรูในจุดปล่อยต่ำสุดของทางน้ำของวาล์วโฮสต์
การทำงาน:
แท็ก: วาล์ว Donjoy, วาล์วไดอะแฟรม, วาล์ว BPE
