สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
VJZ223Q2
ติดต่อเรา

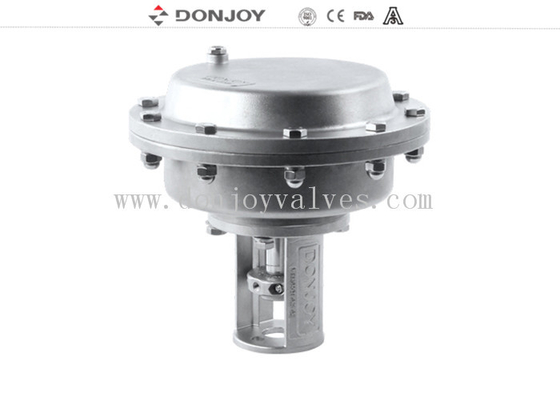

สแตนเลสไดอะแฟรมแรงดันสูงตัวกระตุ้นนิวเมติกพร้อมวาล์วอัจฉริยะ Positioner Operation
คำอธิบาย
ตัวกระตุ้นนิวแมติกเมมเบรนเป็นตัวกระตุ้นเชิงเส้นแนวตั้งตัวกระตุ้นมีลักษณะทางเทคนิคของการกำหนดค่าที่ยืดหยุ่นและการรวมกันความเร็วในการเปิดและปิดอย่างรวดเร็ววัสดุสแตนเลสทั้งหมด ฯลฯ ตัวกระตุ้นสามารถใช้กับวาล์วโลก วาล์วที่นั่ง ฯลฯ จังหวะเชิงเส้นต่างๆ วาล์ว ฟังก์ชันการควบคุมอัตโนมัติต่างๆ ยังสามารถกำหนดค่าได้ เช่น การป้อนกลับตำแหน่งวาล์ว หน่วยควบคุมวาล์ว ตัวควบคุมกระบวนการ ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ เป็นต้น
ข้อกำหนดทางเทคนิค
ข้อมูลจำเพาะของ Cyliner: Φ160, Φ250
แรงดันแหล่งอากาศ:4-7 บาร์
อุณหภูมิในการทำงาน:-10 ℃ ถึง 80 ℃
โหมดการทำงาน: การแสดงเดี่ยว (แก๊ส/สปริง), ปิดปกติ, เปิดปกติ
การแสดงสองครั้ง (แก๊ส / แก๊ส)
การดำเนินการ: Liner stroke (จังหวะตรง)
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์: |
สแตนเลสไดอะแฟรมแรงดันสูงตัวกระตุ้นนิวเมติกพร้อมวาล์วอัจฉริยะ Positioner Operation |
วัสดุตัววาล์ว: |
SS304 หรือ SS316L |
แรงกดดันจากงาน: |
20Bar |
อุณหภูมิในการทำงาน: |
120 องศา |
ขนาดที่มีจำหน่าย: |
DN25-DN200 หรือ 1" - 8" |
การเชื่อมต่อ: |
เชื่อม, แคลมป์, เกลียว, หน้าแปลนเป็นต้น |
ดำเนินการ: |
หัวควบคุม |
การกำหนดค่า: |
IL-TOP / C-TOP / FKQ-TOP เป็นต้น |
กล่องแสดงสัญญาณ: |
ไม่จำเป็น |
โครงสร้าง: |
ด้วย IL - TOP |
หมายเลขรุ่น: |
VJZ223Q2 |
IL - ด้านบน: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ |
ลักษณะเฉพาะ

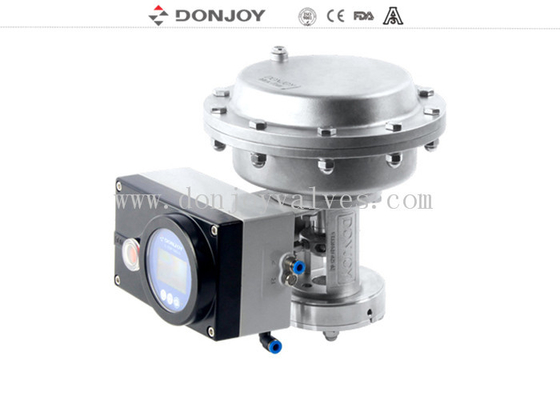

พร้อมตำแหน่งวาล์วอัจฉริยะ / IL - TOP
ด้วยตัวกระตุ้นแบบนิวแมติก
ไม่จำเป็น
C -TOP / IL - TOP / ตัวควบคุมไฟฟ้า
เลือกรุ่น
ขนาด | การกระทำ | ช่วงแนะนำ | แรงดันสูงสุด |
ทำงานสำหรับวาล์วจังหวะตรง | |||
150 | การแสดงเดี่ยว | DN25-DN50,1"-2" | 20 บาร์ |
DN65,2.5" | 10 บาร์ | ||
DN80,3" | 8 บาร์ | ||
DN100,4" | 5 บาร์ | ||
150 | การแสดงคู่ | DN25-DN50,1"-2" | 20 บาร์ |
DN65,2.5" | 20 บาร์ | ||
DN80,3" | 16 บาร์ | ||
DN100,4" | 10 บาร์ | ||
250 | การแสดงเดี่ยว | DN65,2.5" | 20 บาร์ |
DN80,3" | 20 บาร์ | ||
DN100,4" | 20 บาร์ | ||
DN125,5" | 8 บาร์ | ||
DN150,6" | 6 บาร์ | ||
250 | การแสดงคู่ | DN100,4" | 20 บาร์ |
DN125,5" | 15 บาร์ | ||
DN150,6" | 10 บาร์ | ||
DN200,8" | 8 บาร์ |
การกำหนดค่าฟังก์ชัน
1) ประเภทพื้นฐาน:ตัวกระตุ้นนิวเมติก
2) ตัวกระตุ้นนิวเมติก + อุปกรณ์แบบแมนนวล
3) ตัวกระตุ้นนิวเมติก + อุปกรณ์ป้อนกลับ F-TOP-1671
4) ตัวกระตุ้นนิวเมติก + ตัวกำหนดตำแหน่งวาล์ว IL-TOP-1441
5) ตัวกระตุ้นนิวเมติก + ตัวกำหนดตำแหน่งวาล์ว IL-TOP-1891
6) ตัวกระตุ้นนิวเมติก + อุปกรณ์แบบแมนนวล + ตัวกำหนดตำแหน่งวาล์ว-1441
7) ตัวกระตุ้นนิวเมติก + ตัวกำหนดตำแหน่งวาล์วแยก IL-TOP-1441
