รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ตำแหน่งวาล์วสี่เหลี่ยมจัตุรัส | พลัง: | DC.24V |
|---|---|---|---|
| แรงดันลม: | 4-7บาร์ | การรับรองการป้องกันการระเบิด: | ขยาย Ⅱ BT4 |
| ลักษณะ: | อัจฉริยะ | อินเทอร์เฟซการทำงาน:: | จอ LCD |
| ความดันในการทํางาน: | 10 บาร์ | ||
| เน้น: | ตัวกำหนดตำแหน่งวาล์วดิจิตอล,ตัวควบคุมตำแหน่งแบบทำงานสองทาง |
||

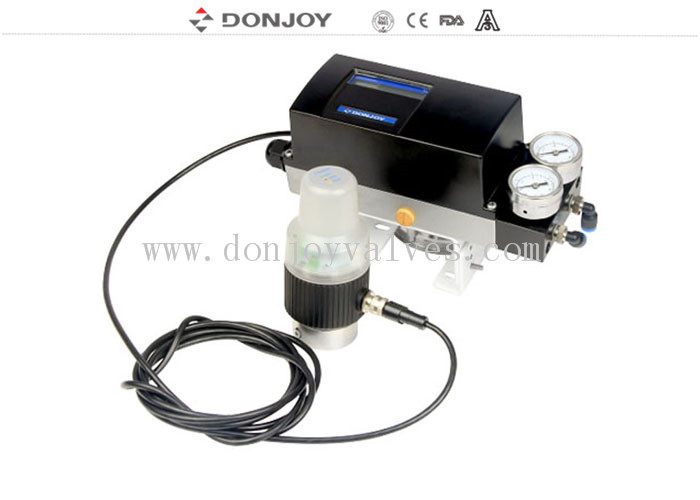

ตัวระบุตำแหน่งวาล์วอัจฉริยะชนิดสี่เหลี่ยมสำหรับวาล์วบอลแบบไม่กักเก็บ
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
ตัวระบุตำแหน่งวาล์วอัจฉริยะชนิดสี่เหลี่ยม |
|
พลังงาน |
DC.24V |
|
แรงดันใช้งาน |
10 บาร์ |
|
แรงดันลม |
4-7 บาร์ |
|
วัสดุ |
SS304 / 316 |
|
อุณหภูมิในการทำงาน |
10℃ ~ 130℃ (-10℃ ~ 150℃ สำหรับวาล์วแบบมุมและวาล์วลูกโลก) |
|
ระดับการป้องกัน |
IP67 |
|
ฟังก์ชันมาตรฐาน |
สัญญาณอินพุต 0/4-20mA ถึง 0-5/10V |
|
ฟังก์ชันเสริม |
สัญญาณเอาต์พุตการตอบสนองตำแหน่ง 0/4-20mA, 0-5/10V |
|
ฟังก์ชันเสริม |
การควบคุม Device Net Bus |
|
อินเทอร์เฟซการทำงาน |
จอ LCD |
|
บรรจุภัณฑ์ |
บรรจุภัณฑ์แบบบับเบิลสำหรับวาล์วแต่ละตัว บรรจุภัณฑ์ด้านนอกเป็นกล่องกระดาษหรือกล่องไม้อัด หรือตามคำขอของลูกค้า โดยปกติภายใน 20 วันหลังจากได้รับการชำระเงินดาวน์ T/T |
|
ตัวเลือก |
ปะเก็น: NBR / MVQ / FPM |
คุณสมบัติของฟังก์ชัน
การรับรองการป้องกันการระเบิด: EXD Ⅱ BT4
ระดับการป้องกัน: IP67
สัญญาณอินพุต: 0-4/20mA, 0-5/10V
การตอบสนองสัญญาณ: 0-4/20mA, 0-5/10V
โปรโตคอล BUS: DEVICE NET BUS
คุณสมบัติทางเทคนิค
การควบคุมสามารถใช้เป็นตัวระบุตำแหน่งหรือตัวควบคุมกระบวนการ
ในฐานะตัวระบุตำแหน่ง สามารถตั้งค่าตำแหน่งวาล์วตามจุดที่ตั้งไว้
ในฐานะตัวควบคุมกระบวนการ MPU จะได้รับสัญญาณจากการควบคุมโดยการเปรียบเทียบค่าตำแหน่งที่ตั้งไว้ของวาล์วกับตำแหน่งจริงของวาล์ว ผ่านอัลกอริธึมการควบคุม PIC ตัวควบคุมกระบวนการจะขับเคลื่อนวาล์วไปยังตัวระบุตำแหน่งเป้าหมายที่แน่นอนของวาล์ว

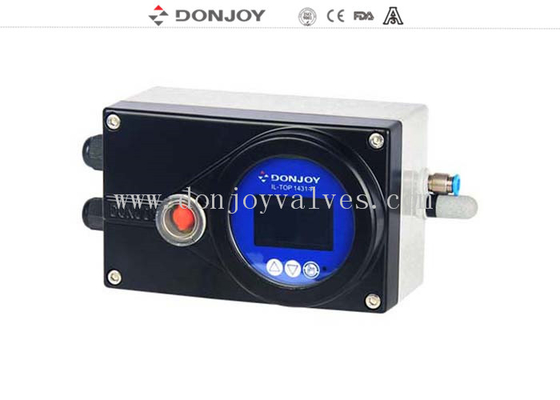

ตัวควบคุมประกอบด้วย MPU, หน่วยตรวจจับโดยการควบคุมสัญญาณ, ตัวตรวจจับตำแหน่ง, จอ LCD, แป้นพิมพ์ และวาล์วเพียโซอิเล็กทริก ฯลฯ
การติดตั้ง

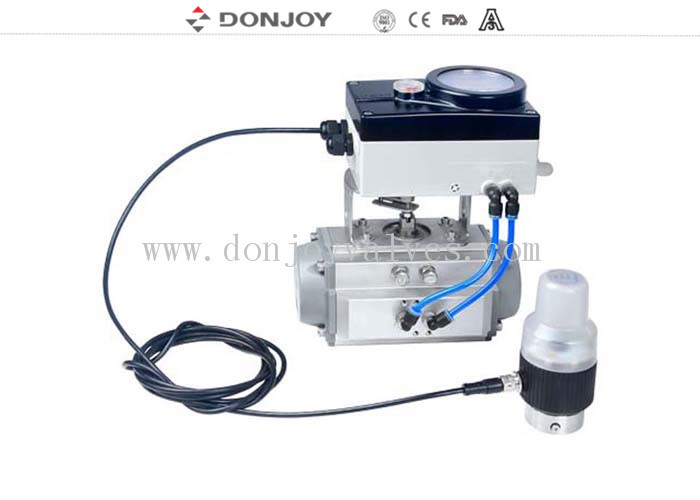

สามารถนำเสนอแอคทูเอเตอร์ของการเดินทางเชิงมุมได้ เช่น วาล์วปีกผีเสื้อ วาล์วบอล และวาล์ว ฯลฯ
ข้อมูลจำเพาะ: 1 นิ้ว - 12 นิ้ว, DN25 - DN200
ข้อมูลการสั่งซื้อ
IL-TOP-S Square Controller
|
รุ่น |
คุณสมบัติ |
การตอบสนองตำแหน่ง |
คำอธิบาย |
|
IL-TOP-S-001-M |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
ทำงานทางเดียว |
|
IL-TOP-S-002-M |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
ทำงานสองทาง |
|
IL-TOP-S-001 |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
NO |
ทำงานทางเดียว |
|
IL-TOP-S-002 |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
NO |
ทำงานสองทาง |
|
IL-TOP-S-001-BUS |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ + BUS |
ทำงานทางเดียว + BUS |
|
|
IL-TOP-S-002-BUS |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ + BUS |
ทำงานสองทาง + BUS |
IL-TOP-S Square Controller (การป้องกันการระเบิด: EXD Ⅱ BT4)
|
รุ่น |
คุณสมบัติ |
การตอบสนองตำแหน่ง |
คำอธิบาย |
|
IL-TOP-S-001-M-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
ทำงานทางเดียว - ระดับการระเบิด |
|
IL-TOP-S-002-M-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
ทำงานสองทาง - ระดับการระเบิด |
|
IL-TOP-S-001-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
NO |
ทำงานทางเดียว - ระดับการระเบิด |
|
IL-TOP-S-002-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
NO |
ทำงานสองทาง - ระดับการระเบิด |
|
IL-TOP-S-001-BUS-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ + BUS |
ทำงานทางเดียว, BUS - การป้องกันการระเบิด |
|
|
IL-TOP-S-002-BUS-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ + BUS |
ทำงานสองทาง, BUS - การป้องกันการระเบิด |
คำแนะนำในการติดตั้ง
