รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | หน่วยควบคุม | พลัง: | DC.24V |
|---|---|---|---|
| แรงดันลม: | 4-7บาร์ | ระดับการป้องกัน: | IP67 |
| อินเทอร์เฟซการทำงาน:: | สำคัญ | ความดันในการทํางาน: | 10 บาร์ |
| สูงสุด อุณหภูมิในการทำงาน: | 70 ℃ | สูงสุด C - หน่วยอันดับต้น ๆ: | 31 C - หน่วยอันดับต้น ๆ |
| เน้น: | เครื่องตั้งตําแหน่งวาล์วปนิวเมติก,ตัวกำหนดตำแหน่งวาล์วดิจิตอล |
||

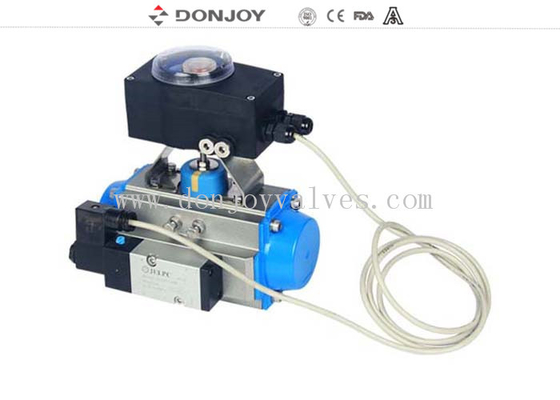

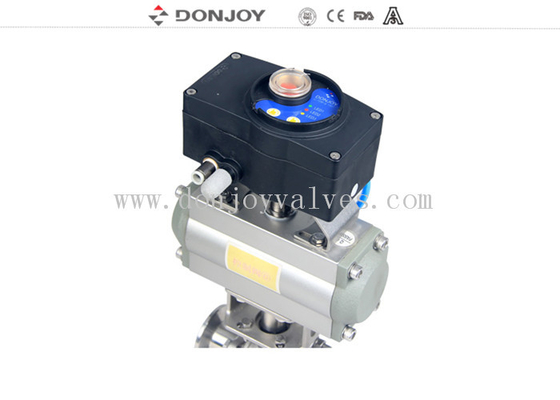

วาล์วอลูมิเนียมแอคทูเอเตอร์พร้อมชุดควบคุมอัจฉริยะ C TOP-1561 เพื่อส่งสัญญาณกลับ PLC
คุณสมบัติทางเทคนิค
1 อินพุต: PNP24VDC
2. เอาต์พุตสัญญาณกลับ: PNP DC24V & 4-20mA
3. แหล่งจ่ายไฟ: DC24V ±10%
4. การสื่อสารแบบบัส: AS-I BUS
5. ความแม่นยำ: ความแม่นยำในการวางตำแหน่งซ้ำ ≤0.2%
6. การปรับ: ฟังก์ชันปรับอัตโนมัติด้วยปุ่มเดียว
7. โหมดการทำงาน: การทำงานแบบแมนนวล/อัตโนมัติ
8. ฟังก์ชันการวินิจฉัยการรั่วไหล
9. จอแสดงผล: สองส่วน สีไฟ เปิด: เขียว/แดง, ปิด: แดง/เขียว
10. ช่วงชัก: 0-180 องศา
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | ตัวระบุตำแหน่งวาล์วอัจฉริยะ |
| สื่อ | ลมอัดหล่อลื่น, ก๊าซเฉื่อย |
| อุณหภูมิการทำงานสูงสุด | 70℃ |
| แรงดันใช้งาน | 1.5 บาร์ - 7 บาร์ (22PSI ถึง 102PSI) |
| ขั้วต่อ | G1/8" |
| ระดับการป้องกัน | IP67 |
| การไหลของอากาศ | 200NL |
| คุณสมบัติ | แอคทูเอเตอร์นิวเมติกแบบทำงานสองทาง |
| โครงสร้าง | สามารถมีเซ็นเซอร์ตำแหน่งได้ |
| ระยะชัก | 180 องศา |
| หน่วย C - TOP สูงสุด | 31 หน่วย C - TOP |
| สายเชื่อมต่อ | 2m |
| AS-I BUS | ความยาวสูงสุด: 1m |
การใช้งาน
C - TOP เป็นตัวควบคุมนิวเมติกที่ออกแบบมาเพื่อให้แน่ใจว่ามีการควบคุมวาล์วที่ดีที่สุด
เข้ากันได้กับระบบอัตโนมัติ PLC ส่วนใหญ่ ในอุตสาหกรรมอาหาร เครื่องดื่ม เภสัชกรรม
สามารถติดตั้งกับวาล์วนิวเมติกทุกชนิด เช่น วาล์วกันการผสม, วาล์วปีกผีเสื้อ, วาล์วลูกบอล, วาล์วกระบังลม, วาล์วกลับทิศทาง และวาล์วโลก ฯลฯ
การออกแบบและคุณสมบัติ
เชื่อมต่อเซ็นเซอร์กับโซลินอยด์วาล์ว (แอคทูเอเตอร์) ได้อย่างง่ายดาย รวดเร็ว และประหยัดด้วยการควบคุม AS - I BUS
เนื่องจากสายเคเบิลลดลงอย่างมาก การติดตั้งและการเริ่มต้นจึงสะดวกยิ่งขึ้น
นอกจากนี้ เวลาเริ่มต้นยังสั้นลง และสามารถหลีกเลี่ยงปัญหาที่ซ่อนอยู่ในการติดตั้งได้ ชิ้นส่วนเหมือนกับ C - TOP มาตรฐาน ส่วนเดียวที่เปลี่ยนแปลงคือการ์ดในตัว, ตัวเชื่อมต่อฉนวน AS - I และตัวเชื่อมต่อสายเคเบิลเอง
ชุดควบคุมวาล์ว C - TOP - - 2014
รุ่นควบคุมการกระจัด
|
รุ่น |
เซ็นเซอร์ |
โซลินอยด์วาล์ว |
พลังงาน |
การเชื่อมต่อ |
หมายเหตุ |
|
1421-05-S1-V1 |
1 |
1 |
DC 24V |
การเชื่อมต่อสายเคเบิล |
แบบทำงานทางเดียว |
|
1421-05-S1-V2 |
1 |
2 |
DC 24V |
การเชื่อมต่อสายเคเบิล |
แบบทำงานสองทาง |
|
1421-05-S1-V3 |
1 |
3 |
DC 24V |
การเชื่อมต่อสายเคเบิล |
สามผล (วาล์วกันการผสม) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC 24V |
AS-I BUS |
แบบทำงานทางเดียว |
|
1421-05-S1-V2-AS |
1 |
2 |
DC 24V |
AS-I BUS |
แบบทำงานสองทาง |
|
1421-05-S1-V3-AS |
1 |
3 |
DC 24V |
AS-I BUS |
สามผล (วาล์วกันการผสม) |
รุ่นควบคุมเชิงกล
|
รุ่น |
เซ็นเซอร์ |
โซลินอยด์วาล์ว |
พลังงาน |
การเชื่อมต่อ |
หมายเหตุ |
|
1421-05-S1-V1-M |
1 |
1 |
DC 24V |
การเชื่อมต่อสายเคเบิล |
แบบทำงานทางเดียว |
|
1421-05-S1-V1-M |
2 |
1 |
DC 24V |
การเชื่อมต่อสายเคเบิล |
แบบทำงานทางเดียว |
|
1421-05-S1-V2-M |
2 |
2 |
DC 24V |
การเชื่อมต่อสายเคเบิล |
แบบทำงานสองทาง |
|
1421-05-S1-V3-M |
3 |
3 |
DC 24V |
การเชื่อมต่อสายเคเบิล |
สามผล (วาล์วกันการผสม) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC 24V |
AS-I BUS |
แบบทำงานทางเดียว |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC 24V |
AS-I BUS |
แบบทำงานทางเดียว |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC 24V |
AS-I BUS |
แบบทำงานสองทาง |
|
1421-05-S1-V3-AS-M |
3 |
3 |
DC 24V |
AS-I BUS |
สามผล (วาล์วกันการผสม) |
