รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | หน่วยควบคุม | พลัง: | DC.24V |
|---|---|---|---|
| แรงดันลม: | 1.5 บาร์ - 7 บาร์ (22PSI ถึง 102PSI) | ระดับการป้องกัน: | IP67 |
| โหมดการทำงาน: | การทำงานของนิวแมติก | ความดันในการทํางาน: | 10 บาร์ |
| โครงสร้าง: | สามารถอยู่กับ Positioner | ||
| เน้น: | เครื่องตั้งตําแหน่งวาล์วปนิวเมติก,ตัวกำหนดตำแหน่งวาล์วดิจิตอล |
||

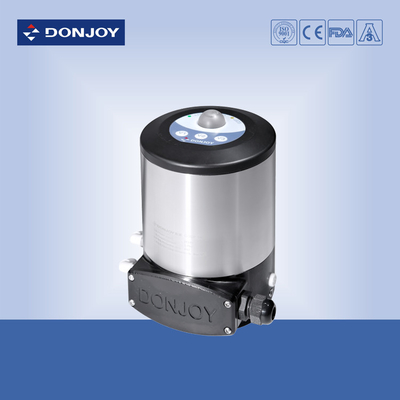

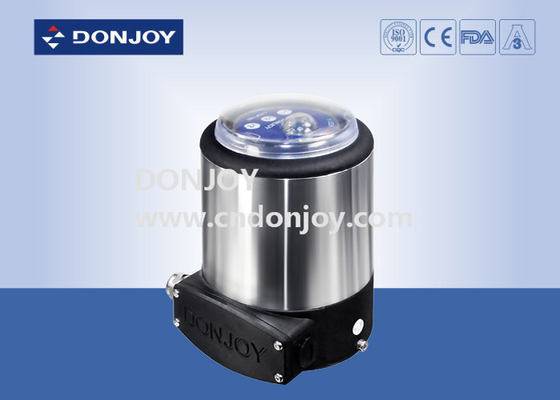

ตัวระบุตำแหน่ง/หน่วยควบคุม C-Top อัจฉริยะพร้อม IO Link
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
ตัวระบุตำแหน่งวาล์วอัจฉริยะ |
|
สื่อ |
ลมอัดหล่อลื่น, ก๊าซเฉื่อย |
|
อุณหภูมิใช้งานสูงสุด |
70℃ |
|
แรงดันใช้งาน |
1.5 บาร์ - 7 บาร์ (22PSI ถึง 102PSI) |
|
ขั้วต่อ |
G1/8" |
|
ระดับการป้องกัน |
IP67 |
|
การไหลของอากาศ |
200NL |
|
ระยะชัก |
ขั้นต่ำ 3 มม.; สูงสุด 70 มม. |
|
หน่วย C - TOP สูงสุด |
31 หน่วย C - TOP |
|
สายเชื่อมต่อ |
2 ม. |
|
AS-I BUS |
ความยาวสูงสุด: 1 ม. |
|
ฟังก์ชัน |
สำหรับการควบคุมตำแหน่งวาล์ว |
|
คุณสมบัติ |
เซ็นเซอร์ตำแหน่งแบบเหนี่ยวนำ |
การใช้งาน
C - TOP เป็นตัวควบคุมนิวเมติกที่ออกแบบมาเพื่อให้มั่นใจถึงการควบคุมวาล์วที่ดีที่สุด
เข้ากันได้กับระบบอัตโนมัติ PLC ส่วนใหญ่ ในอุตสาหกรรมอาหาร เครื่องดื่ม เภสัชกรรม
สามารถติดตั้งกับวาล์วนิวเมติกทุกชนิด เช่น วาล์วกันส่วนผสม วาล์วปีกผีเสื้อ วาล์วลูกบอล วาล์วกระบังลม วาล์วกลับทิศทาง และวาล์วโลก ฯลฯ
การออกแบบและคุณสมบัติ
เชื่อมต่อเซ็นเซอร์กับโซลินอยด์วาล์ว (แอคทูเอเตอร์) ได้อย่างง่ายดาย รวดเร็ว และประหยัดด้วยการควบคุม AS - I BUS
เนื่องจากสายเคเบิลลดลงอย่างมาก การติดตั้งและการเริ่มต้นจึงสะดวกยิ่งขึ้น
นอกจากนี้ เวลาเริ่มต้นยังสั้นลง และสามารถหลีกเลี่ยงปัญหาที่ซ่อนอยู่ในการติดตั้งได้ ชิ้นส่วนเหมือนกับ C - TOP มาตรฐาน ส่วนเดียวที่เปลี่ยนแปลงคือการ์ดในตัว ตัวเชื่อมต่อฉนวน AS - I และตัวเชื่อมต่อสายเคเบิลเอง
หน่วยควบคุมวาล์ว C - TOP - - 2014
รุ่นควบคุมการกระจัด
|
รุ่น |
เซ็นเซอร์ |
โซลินอยด์วาล์ว |
พลังงาน |
การเชื่อมต่อ |
หมายเหตุ |
|
1421-05-S1-V1 |
1 |
1 |
DC. 24V |
การเชื่อมต่อสายเคเบิล |
ทำงานทางเดียว |
|
1421-05-S1-V2 |
1 |
2 |
DC. 24V |
การเชื่อมต่อสายเคเบิล |
ทำงานสองทาง |
|
1421-05-S1-V3 |
1 |
3 |
DC. 24V |
การเชื่อมต่อสายเคเบิล |
สามผลกระทบ (วาล์วกันส่วนผสม) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC. 24V |
AS-I BUS |
ทำงานทางเดียว |
|
1421-05-S1-V2-AS |
1 |
2 |
DC. 24V |
AS-I BUS |
ทำงานสองทาง |
|
1421-05-S1-V3-AS |
1 |
3 |
DC. 24V |
AS-I BUS |
สามผลกระทบ (วาล์วกันส่วนผสม) |
รุ่นควบคุมเชิงกล
|
รุ่น |
เซ็นเซอร์ |
โซลินอยด์วาล์ว |
พลังงาน |
การเชื่อมต่อ |
หมายเหตุ |
|
1421-05-S1-V1-M |
1 |
1 |
DC. 24V |
การเชื่อมต่อสายเคเบิล |
ทำงานทางเดียว |
|
1421-05-S1-V1-M |
2 |
1 |
DC. 24V |
การเชื่อมต่อสายเคเบิล |
ทำงานทางเดียว |
|
1421-05-S1-V2-M |
2 |
2 |
DC. 24V |
การเชื่อมต่อสายเคเบิล |
ทำงานสองทาง |
|
1421-05-S1-V3-M |
3 |
3 |
DC. 24V |
การเชื่อมต่อสายเคเบิล |
สามผลกระทบ (วาล์วกันส่วนผสม) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC. 24V |
AS-I BUS |
ทำงานทางเดียว |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC. 24V |
AS-I BUS |
ทำงานทางเดียว |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC. 24V |
AS-I BUS |
ทำงานสองทาง |
|
1421-05-S1-V3-AS-M |
3 |
3 |
DC. 24V |
AS-I BUS |
สามผลกระทบ (วาล์วกันส่วนผสม) |
การติดตั้ง

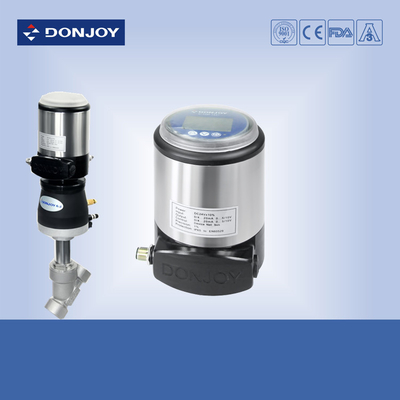

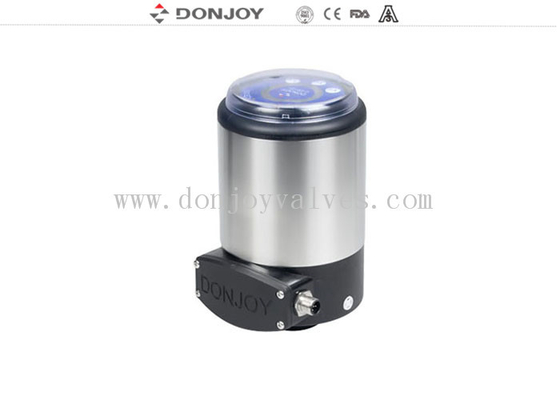

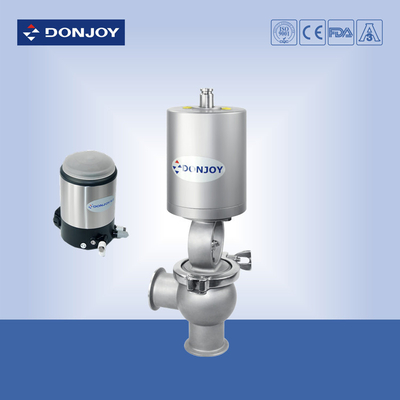

การแสดงผลิตภัณฑ์
