| ชื่อสินค้า: | เครื่องวางตําแหน่งวาล์ว | พลัง: | DC.24V |
|---|---|---|---|
| แรงดันลม: | 4-7บาร์ | ระดับการป้องกัน: | IP67 |
| ลักษณะ: | แบบสี่เหลี่ยม | อินเทอร์เฟซการทำงาน:: | จอ LCD |
| ความดันในการทํางาน: | 10 บาร์ | ||
| เน้น: | เครื่องตั้งตําแหน่งวาล์วปนิวเมติก,ตัวกำหนดตำแหน่งวาล์วดิจิตอล |
||

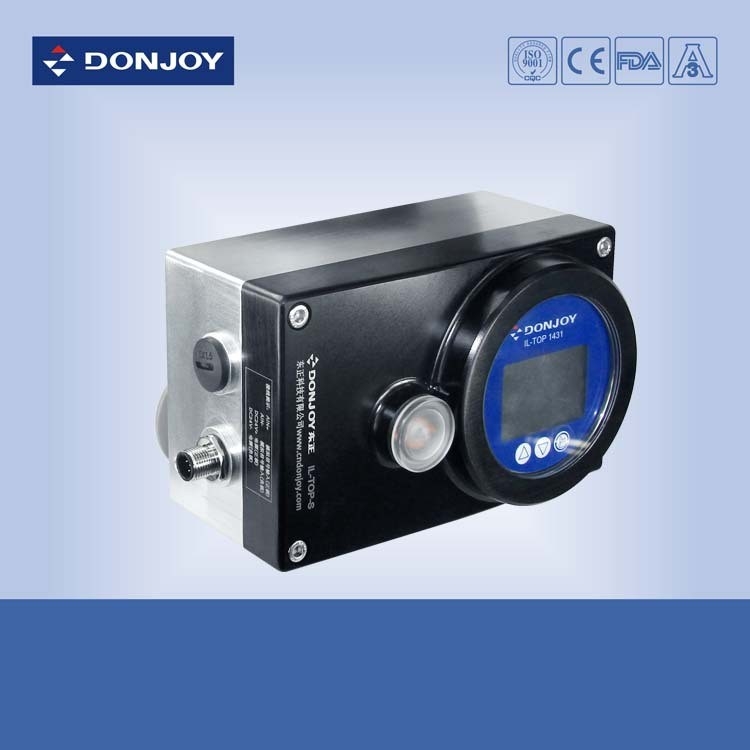

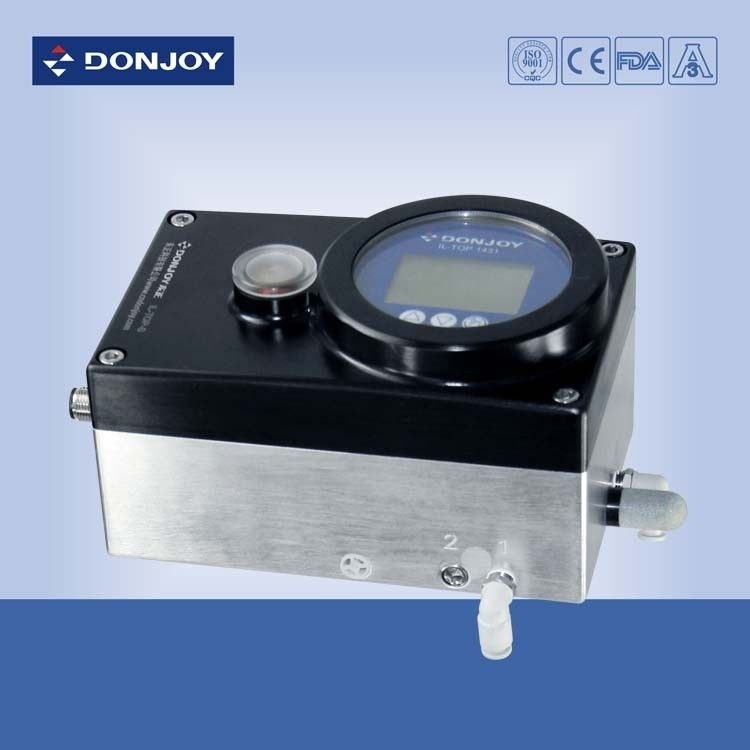

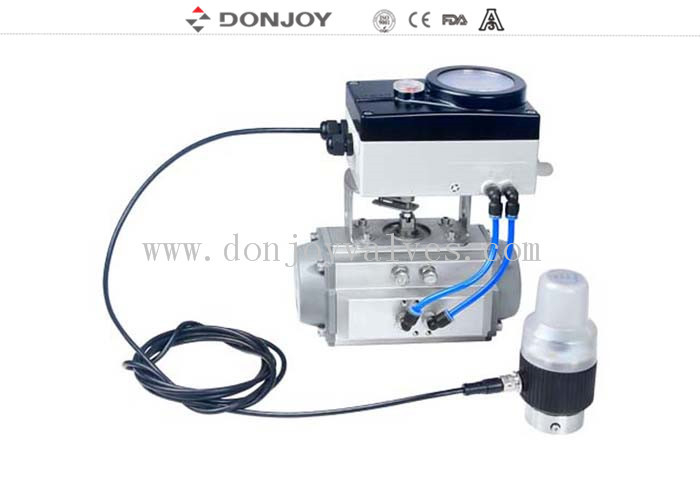

ตัวควบคุมตำแหน่งวาล์วอัจฉริยะ DC 24V พร้อมแอคทูเอเตอร์นิวเมติกและชุดป้อนกลับแบบแยกส่วนสำหรับการควบคุมวาล์ว
คุณสมบัติทางเทคนิค
การควบคุมสามารถใช้เป็นตัวกำหนดตำแหน่งหรือตัวควบคุมกระบวนการ
ในฐานะตัวกำหนดตำแหน่ง สามารถตั้งค่าตำแหน่งวาล์วตามจุดตั้งค่าได้
ในฐานะตัวควบคุมกระบวนการ MPU จะได้รับสัญญาณจากการควบคุมโดยการเปรียบเทียบค่าตำแหน่งที่ตั้งไว้ของวาล์วกับตำแหน่งจริงของวาล์ว ผ่านอัลกอริธึมการควบคุม PIC ตัวควบคุมกระบวนการจะขับเคลื่อนวาล์วไปยังตำแหน่งเป้าหมายที่แน่นอนของวาล์ว
ตัวควบคุมประกอบด้วย MPU, หน่วยตรวจจับโดยการควบคุมสัญญาณ, ตัวตรวจจับตำแหน่ง, จอ LCD, แป้นพิมพ์ และวาล์วเพียโซอิเล็กทริก ฯลฯ
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |

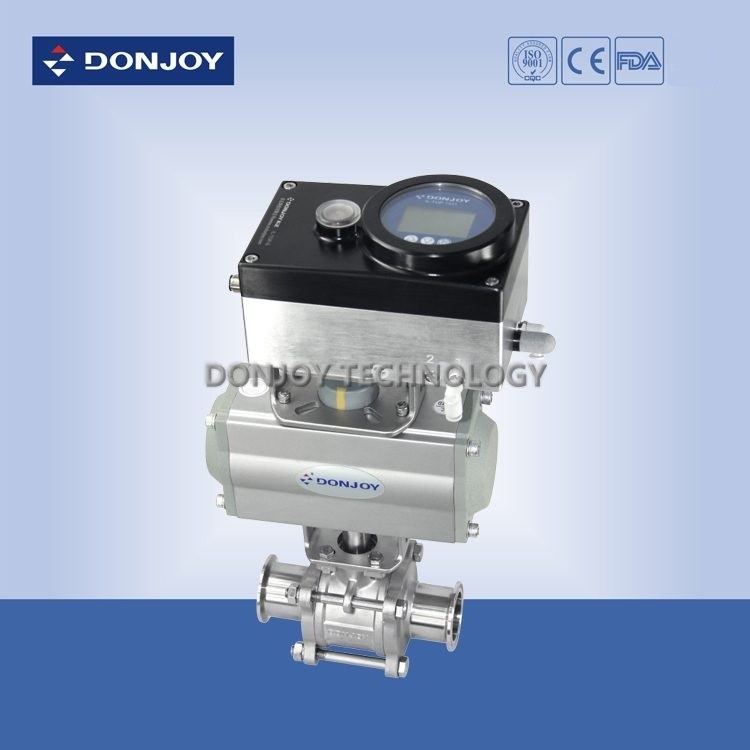

ตัวควบคุมตำแหน่งวาล์วอัจฉริยะ DC 24V รุ่น Square สำหรับวาล์วบอลขนาด 1 นิ้ว |
|
พลังงาน |
DC.24V |
|
แรงดันใช้งาน |
10 บาร์ |
|
แรงดันลม |
4-7 บาร์ |
|
วัสดุ |
SS304 / 316 |
|
อุณหภูมิในการทำงาน |
-10℃ ~ 130℃ (-10℃ ~ 150℃ สำหรับวาล์วแบบมุมและวาล์วลูกโลก) |
|
ระดับการป้องกัน |
IP67 |
|
ฟังก์ชันมาตรฐาน |
0/4-20mA ถึงสัญญาณอินพุต 0-5/10V |
|
ฟังก์ชันเสริม |
0/4-20mA, เอาต์พุตป้อนกลับตำแหน่ง 0-5/10V |
|
ฟังก์ชันเสริม |
การควบคุม Device Net Bus |
|
อินเทอร์เฟซการทำงาน |
จอ LCD |
|
คุณสมบัติ |
อัจฉริยะ |
|
ฟังก์ชัน |
การวางตำแหน่งวาล์ว |
คุณสมบัติฟังก์ชัน
การรับรองการป้องกันการระเบิด: EXD Ⅱ BT4
ระดับการป้องกัน: IP67
สัญญาณอินพุต: 0-4/20mA, 0-5/10V
สัญญาณป้อนกลับ: 0-4/20mA, 0-5/10V
โปรโตคอล BUS: DEVICE NET BUS
การติดตั้ง
สามารถนำเสนอแอคทูเอเตอร์ของการเดินทางแบบมุมได้ เช่น วาล์วผีเสื้อ, วาล์วบอล และวาล์ว ฯลฯ
ข้อมูลจำเพาะ: 1 นิ้ว - 12 นิ้ว, DN25 - DN200
ข้อมูลการสั่งซื้อ
IL-TOP-S Square Controller
|
รุ่น |
คุณสมบัติ |
การป้อนกลับตำแหน่ง |
คำอธิบาย |
|
IL-TOP-S-001-M |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
แบบทำงานทางเดียว |
|
IL-TOP-S-002-M |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
แบบทำงานสองทาง |
|
IL-TOP-S-001 |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ |
ไม่ |
แบบทำงานทางเดียว |
|
IL-TOP-S-002 |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ |
ไม่ |
แบบทำงานสองทาง |
|
IL-TOP-S-001-BUS |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ + BUS |
แบบทำงานทางเดียว + BUS |
|
|
IL-TOP-S-002-BUS |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ + BUS |
แบบทำงานสองทาง + BUS |
IL-TOP-S Square Controller (การป้องกันการระเบิด: EXD Ⅱ BT4)
|
รุ่น |
คุณสมบัติ |
การป้อนกลับตำแหน่ง |
คำอธิบาย |
|
IL-TOP-S-001-M-EX |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
แบบทำงานทางเดียว - ระดับการระเบิด |
|
IL-TOP-S-002-M-EX |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
แบบทำงานสองทาง - ระดับการระเบิด |
|
IL-TOP-S-001-EX |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ |
ไม่ |
แบบทำงานทางเดียว - ระดับการระเบิด |
|
IL-TOP-S-002-EX |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ |
ไม่ |
แบบทำงานสองทาง - ระดับการระเบิด |
|
IL-TOP-S-001-BUS-EX |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ + BUS |
แบบทำงานทางเดียว, BUS - การป้องกันการระเบิด |
|
|
IL-TOP-S-002-BUS-EX |
ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ + BUS |
แบบทำงานสองทาง, BUS - การป้องกันการระเบิด |
คำแนะนำในการติดตั้ง
