รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | เครื่องวางตําแหน่งวาล์ว | พลัง: | DC.24V |
|---|---|---|---|
| แรงดันลม: | 5.0-7.0บาร์ | ขั้วต่อ: | จี 1/8" |
| ระดับการป้องกัน: | IP67 | ลักษณะ: | อัจฉริยะ |
| การปฏิบัติงาน: | นิวเมติกส์ | หน้าที่: | การวางตำแหน่ง |
| เน้น: | ตัวกำหนดตำแหน่งวาล์วดิจิตอล,ตัวควบคุมตำแหน่งแบบทำงานสองทาง |
||

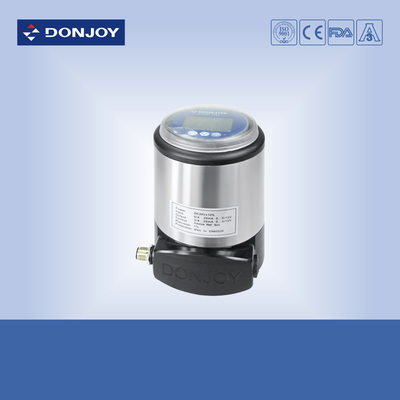

5.0-7.0 บาร์ปรับตําแหน่งวาล์วที่ฉลาด อุปกรณ์ Net BUS Control CE / ISO / FDA
รายละเอียด
| ชื่อสินค้า | เครื่องตั้งตําแหน่งวาล์วที่ฉลาด |
| พลัง | DC 24V |
| ความดันของลม | 50.0-7.0 บาร์ |
| เครื่องเชื่อม | G1/8" |
| ระดับการป้องกัน | IP67 |
| ฟังก์ชันมาตรฐาน | 0/4 - 20mA ถึง 0 - 5/10V การเข้าสัญญาณ |
| ฟังก์ชันที่เลือก | 0/4 - 20mA การออกผลตอบสนองตําแหน่ง |
| ฟังก์ชันที่เลือก | การควบคุมระบบ BUS ของอุปกรณ์ |
| ใบรับรอง | 3A/54-02 (1580), PED/97/23/EC, FDA177.2600, ISO |
| รายละเอียดการส่ง | ปกติภายใน 20 วันหลังจากได้รับเงินฝาก T / T |
การใช้งาน
เครื่องควบคุม (IL - TOP) ใช้เป็นหลักในระบบของทุกชนิดของการควบคุมกระบวนการของน้ํายาและการควบคุมการไหล

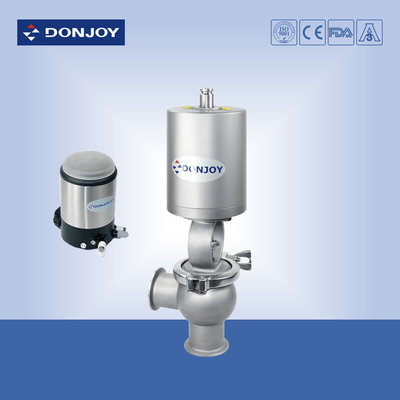

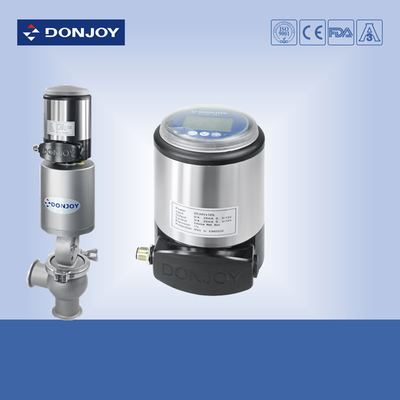

IL - TOP สามารถติดตั้งได้กับทุกชนิดของตัวขับเคลื่อนในการเคลื่อนไหวเชิงเส้น เช่น วาล์วที่นั่งมุมพัดลม, วาล์วแผ่นกระโปรง, วาล์วกระพริก, วาล์วโลกและวาล์วลูกบอล เป็นต้นซึ่งเป็นวาล์วสําหรับการควบคุมการไหล.
IL-TOP สามารถติดตั้งกับตัวขับเคลื่อนได้ง่าย ซึ่งเหมาะสําหรับสถานการณ์ความบริสุทธิ์สูง
ลักษณะ
0/4 - 20mA ถึง 0 - 5/10V การเข้าสัญญาณ (มาตรฐาน)
0/4 - 20mA การออกผลตอบสนองตําแหน่ง (ไม่จําเป็น)
การควบคุม Net BUS ของอุปกรณ์ (ไม่จําเป็น)
การเคลื่อนไหวเชิงเส้น / เครื่องขับเคลื่อนการเคลื่อนไหวหมุน (ไม่จําเป็น)
พลังงาน: DC.24V
ความดันลม: 5.0-7.0 บาร์
เครื่องเชื่อม: G1/8"
ระดับการป้องกัน: IP67
ลักษณะทางเทคนิค
เครื่องควบคุมสามารถใช้เป็นเครื่องตั้งตําแหน่งหรือเครื่องควบคุมกระบวนการ
เป็นเครื่องตั้งตําแหน่ง มันสามารถตั้งตําแหน่งของวาล์วได้ตามจุดตั้ง
ในฐานะเครื่องควบคุมกระบวนการ MPU จะได้รับสัญญาณจากเครื่องควบคุม โดยการเปรียบเทียบค่าตั้งตําแหน่งของวาล์วกับตําแหน่งจริงของวาล์ว ผ่านอัลการิทึมควบคุม PICเครื่องควบคุมกระบวนการจะขับรถวาล์วไปยังเป้าหมายที่ตั้งของวาล์ว.
เครื่องควบคุมประกอบด้วย MPU, หน่วยตรวจจับโดยการควบคุมสัญญาณ, เครื่องตรวจจับตําแหน่ง, จอจอ LCD, คีย์บอร์ดและวาล์ว piezoelectric เป็นต้น
การติดตั้ง
มันง่ายมากติดตั้งตัวควบคุมและตัวผลักดัน และตําแหน่งจอจอ LCD สามารถปรับได้
เพื่อลดฝาปิดโปร่งลงในทิศทางตรงข้ามนาฬิกา แล้ว:
สําหรับการทํางานคีย์บอร์ด เพื่อปลดฐานและ 2 screws โดยใช้กุญแจ M5
เพื่อหมุนมันง่ายและปรับมันไปยังทิศทางการแสดงที่คุณต้องการและที่จะ tighten ใหม่ 2 screws ด้วยกุญแจ;
เพื่อปลดกล่องปลาย, ถอดสกรู 4 และเปิดกล่อง, และทํางานตามแผนภูมิการเชื่อมต่อ. (ไม่มืออาชีพถูกห้ามให้ทํางาน.)
มันต้องการตัวเชื่อม เพื่อเชื่อมต่อตัวควบคุมกับตัวขับเคลื่อน
ข้อมูลการสั่งซื้อ
| รุ่น | ลักษณะ | การตอบสนองจากตําแหน่ง | คําอธิบาย |
| IL-TOP-001-M | เครื่องตั้งตําแหน่ง + การควบคุมกระบวนการ | 4 - 20mA / 0 - 5 / 10V | เครื่องทํางานเพียงครั้งเดียว |
| IL-TOP-002-M | เครื่องตั้งตําแหน่ง + การควบคุมกระบวนการ | 4 - 20mA / 0 - 5 / 10V | ปัจจัยการกระทําสองครั้ง |
| IL-TOP-001 | เครื่องตั้งตําแหน่ง + การควบคุมกระบวนการ | ไม่ | เครื่องทํางานเพียงครั้งเดียว |
| IL-TOP-002 | เครื่องตั้งตําแหน่ง + การควบคุมกระบวนการ | ไม่ | ปัจจัยการกระทําสองครั้ง |
| IL-TOP-001-BUS | เครื่องตั้งตําแหน่ง + การควบคุมกระบวนการ + BUS | เครื่องทํางานเดียว + BUS | |
| IL-TOP-002-BUS | เครื่องตั้งตําแหน่ง + การควบคุมกระบวนการ + BUS | + BUS |
