สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
TUR-70
ติดต่อเรา

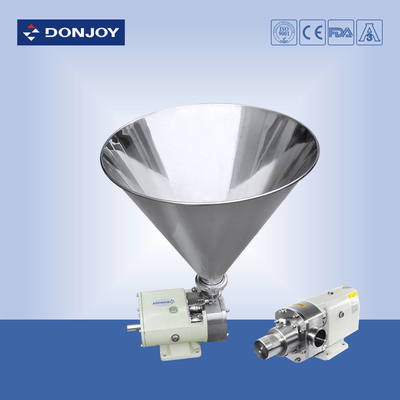

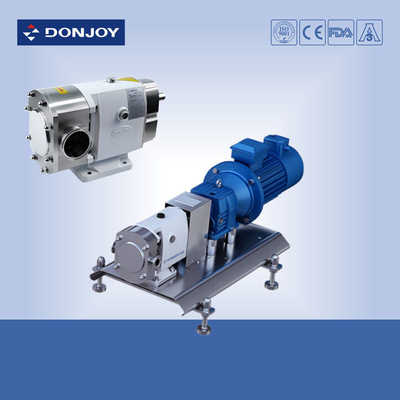

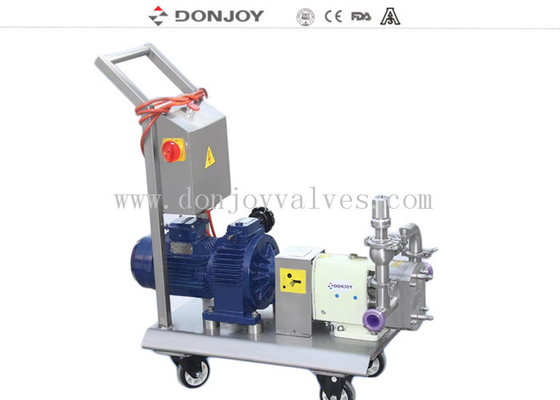

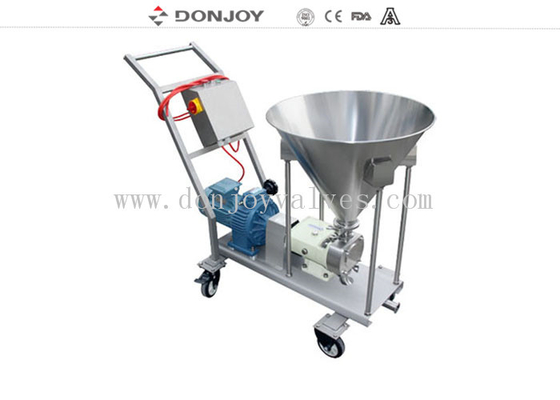

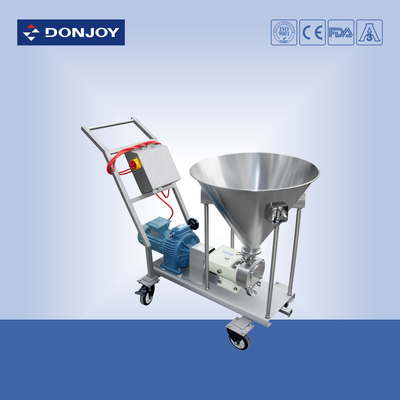

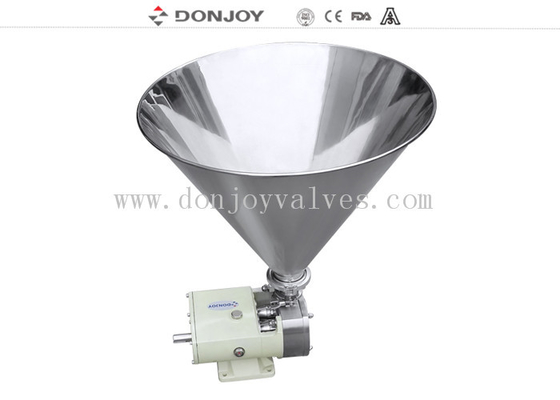

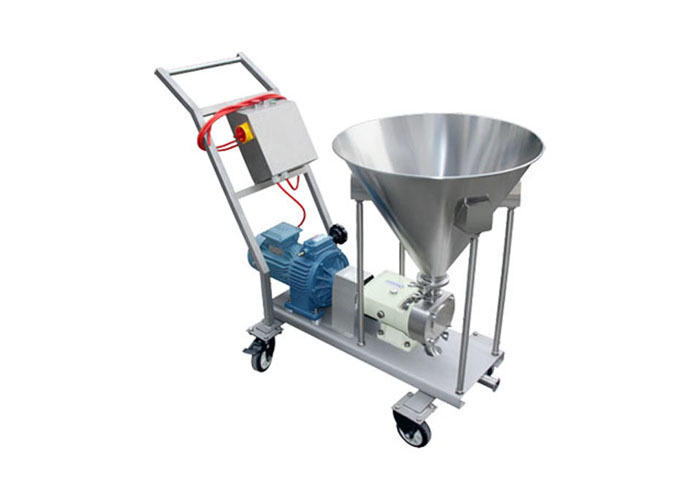

TUR-70 กลีบตัวแปรเชิงกลปั๊มความบริสุทธิ์สูงพร้อมตัวควบคุมและถัง
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์: |
SS316L TUR-70 ปั๊มกลีบตัวแปรเชิงกล |
วัสดุ: |
SS304 / SS316L / 1.4301 / 1.4404 |
วัสดุซีล: |
SIC / SIC / EPDM (มาตรฐาน FDA อนุมัติ) |
สูงสุดไหล: |
62 ลบ.ม. / ชม. / 395 GPM |
แม็กซ์ความดัน: |
12bar / 174PSI |
สูงสุดอุณหภูมิในการทำงาน: |
150 C / 302 F |
สูงสุดrev: |
1450 รอบต่อนาที |
ประเภทโรเตอร์: |
2 ใบ, 3 ใบ, ผีเสื้อ, ผีเสื้อสัญญาณ |
ตรากล: |
SIC / SiC / EPDM (มาตรฐาน) |
เครื่องยนต์: |
ABB, SEW, 50 เฮิร์ต / 60 เฮิร์ต |
การรักษาพื้นผิว: |
ด้านในขัดเงาและพ่นทรายด้านนอก |
ประเภทการเชื่อมต่อ: |
การเชื่อมต่อแบบหน้าแปลน |
มาตรฐานที่มีจำหน่าย: |
DIN, SMS, 3A, RJT, ISO / IDF |
โหมดการทำงาน: |
พลังงานไฟฟ้า |
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นมอาหารเครื่องดื่มร้านขายยาเครื่องสำอาง ฯลฯ |
อุปกรณ์ป้อนข้อมูล | ประเภทช่องทาง |
คำอธิบาย
ตัวเลือก
1. ตรากล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว Double Mechanical Seal
3. โรเตอร์: โรเตอร์ 2 ใบ, ใบพัด 3 ใบ, ใบพัดผีเสื้อ, ใบพัดผีเสื้อเดี่ยว
4. ปะเก็น: FPM (Viton), NBR, EPDM
5. วาล์วระบายที่ฝาหน้า r ภายนอกโดย - ผ่าน
6. วาล์วนิรภัยในตัว
7. แจ็คเก็ตกันความร้อนแบบ End-face
8. เสื้อกันความร้อนสมบูรณ์
9. Vertical TUR Series หรือ Horizontal TUL Series
10. ไดรฟ์และการแก้ไขที่แตกต่างกัน
11. ประกอบบนแผ่นฐานสแตนเลส
12. การเชื่อมต่อ: แคลมป์ (DIN32676,3A, ISO), Threaad (DIN, SMS, RJT, IDF), รอยเชื่อมชน, หน้าแปลน
13. มอเตอร์ประเภท B5 มอเตอร์ความถี่ 50HZ, 60HZ
14. แรงดันไฟฟ้า (v) 220-240,360-400,420-460,630-690
การออกแบบและคุณสมบัติ
1.Horizontal TUL, Vetrical TUR
2. การหักเหของเพลา
3. การออกแบบที่ถูกสุขลักษณะของการยึดใบพัด
4. ตรากลสุขาภิบาลทำความสะอาดง่ายและบำรุงรักษา
5. ใช้กับ CIP Cleaning และ sic Sterlization
การใช้งาน
ปั๊มนี้ใช้สำหรับการถ่ายโอนสื่อที่มีความหนืดและมีความหนืดต่ำในอุตสาหกรรมแปรรูปอาหารเครื่องสำอางและยา
หลักการ
1. เมื่อแฉกหมุนช่องว่างด้านซูซิตันจะเพิ่มขึ้นเนื่องจากกลีบข้างหนึ่งอยู่ห่างจากอีกอันหนึ่งจึงสร้างสุญญากาศบางส่วนเพื่อดึงของเหลวเข้ามาในห้องปั๊ม
2. ในขณะที่เพลาหมุนแต่ละกลีบจะถูกเติมอย่างต่อเนื่องและของเหลวจะถูกเคลื่อนย้ายไปทางด้านการจัดส่งช่องว่างเล็ก ๆ ระหว่างเสื้อคลุมและระหว่างแฉกกับผนังของตัวปั๊มทำให้แน่ใจว่าช่องว่างถูกเติมเต็ม
3. ตัวเครื่องปั๊มถูกเติมเต็มทุกจุดและของเหลวจะไหลผ่านฟันของแฉกและถูกบังคับให้ติดกับผนังของช่องว่างซึ่งมีส่วนช่วยในการปั๊ม aciton
เส้นโค้ง
