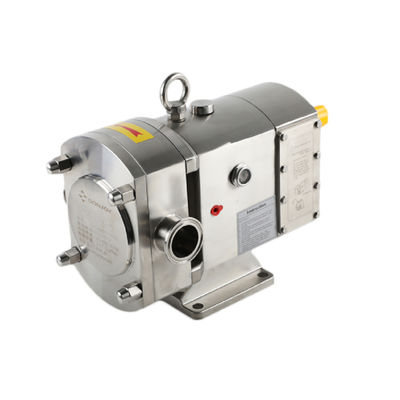

ปั๊มช็อกโกแลต / ปั๊มโรตารีแบบกลีบสำหรับของเหลว


ปั๊มช็อกโกแลตเพลาเปล่าสแตนเลสสตีล STU / ปั๊มแบบบวก / ปั๊มแบบหมุน

คำอธิบาย
ตัวเลือก
1. ซีลเชิงกล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว, ซีลเชิงกลคู่
3. ใบพัด: ใบพัด 2 แฉก, ใบพัด 3 แฉก, ใบพัดผีเสื้อ, ใบพัดผีเสื้อเดี่ยว
4. ปะเก็น: FPM(Viton), NBR, EPDM
5. วาล์วระบายแรงดันที่ฝาครอบด้านหน้าหรือภายนอกโดย –pass
6. วาล์วนิรภัยในตัว
7. แจ็คเก็ตความร้อนแบบหน้าสัมผัส
8. แจ็คเก็ตความร้อนแบบสมบูรณ์
9. รุ่น TUR แนวตั้งหรือรุ่น TUL แนวนอน
10. ไดรฟ์และตัวยึดที่แตกต่างกัน
11. ประกอบบนแผ่นฐานสแตนเลส
12. การเชื่อมต่อ: แคลมป์ (DIN32676,3A,ISO), เกลียว (DIN,SMS,RJT,IDF), การเชื่อมชน, หน้าแปลน
13. มอเตอร์ชนิด B5 ความถี่ 50HZ,60HZ
14. แรงดันไฟฟ้า (v) 220-240,360-400,420-460,630-690
คุณสมบัติทางเทคนิค
A. การส่งกำลังแบบแปรผันอย่างต่อเนื่องด้วยตนเอง
B. ตัวแปลงความถี่ปรับกระปุกเกียร์มอเตอร์
C. การส่งกำลังเอาต์พุตความเร็วคงที่
ข้อมูลจำเพาะ


การออกแบบและคุณสมบัติ
1. TUL แนวนอน, TUR แนวตั้ง
2. โครงสร้างเพลาเปล่า
3. การออกแบบสุขอนามัยของการยึดใบพัด
4. ซีลเชิงกลสุขาภิบาล ทำความสะอาดและบำรุงรักษาง่าย
5. ใช้กับการทำความสะอาด CIP และการฆ่าเชื้อด้วย sic

การใช้งาน
ปั๊มนี้เหมาะสำหรับการถ่ายโอนสื่อที่มีความหนืดสูงและมีความหนืดต่ำในอุตสาหกรรมแปรรูปอาหาร เครื่องสำอาง และเภสัชกรรม


หลักการ
1. เมื่อใบพัดหมุน พื้นที่ด้านดูดจะเพิ่มขึ้นเมื่อใบพัดหนึ่งอยู่ห่างจากอีกใบหนึ่ง จึงสร้างสุญญากาศบางส่วนซึ่งดึงของเหลวเข้าไปในห้องปั๊ม
2. เมื่อถูกหมุนด้วยเพลา ใบพัดแต่ละใบจะเต็มทีละใบและของเหลวจะถูกแทนที่ไปยังด้านส่ง ช่องว่างเล็กๆ ระหว่างใบพัดและระหว่างใบพัดกับผนังของตัวปั๊มทำให้มั่นใจได้ว่าช่องว่างจะเต็มอย่างเหมาะสม
3. ตัวเรือนปั๊มเต็มไปด้วยของเหลวและของเหลวจะไหลออกจากฟันของใบพัดและถูกบังคับให้ชนกับผนังของช่องว่าง ซึ่งมีส่วนช่วยในการทำงานของปั๊ม

ตารางการเลือกโมเดล

ตัวเลือกปั๊ม



เส้นโค้งปั๊ม
หากต้องการข้อมูลเพิ่มเติม โปรดติดต่อ DONJOY
