รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | หน่วยควบคุม | พลัง: | DC.24V |
|---|---|---|---|
| แรงดันลม: | 1.5 บาร์ - 7 บาร์ (22PSI ถึง 102PSI) | ระดับการป้องกัน: | IP67 |
| โหมดการทำงาน: | การทำงานของนิวแมติก | ความดันในการทํางาน: | 10 บาร์ |
| โครงสร้าง: | สามารถอยู่กับ Positioner | ||
| เน้น: | C-TOP-2221 ปุ่มควบคุมด้านบน,การควบคุมหุ้น IO,หน่วยควบคุมคลอง IO |
||
| การรองรับการสื่อสาร | AS-I-BUS |
|---|---|
| อินพุต | PNP DC 24V |
| เอาต์พุต | PNP DC 24V & 4-20mA |
| การทำงาน | อัตโนมัติและแมนนวล |
| แหล่งจ่ายไฟ | DC 24V ± 10% |
| แรงดันลม | 5.0-7.0 บาร์ (แนะนำ) |
| ระดับการป้องกัน | IP67 |
| การรับรอง | EU ATEX ป้องกันการระเบิด II 3 G Ex ic IIC T6 Gc |

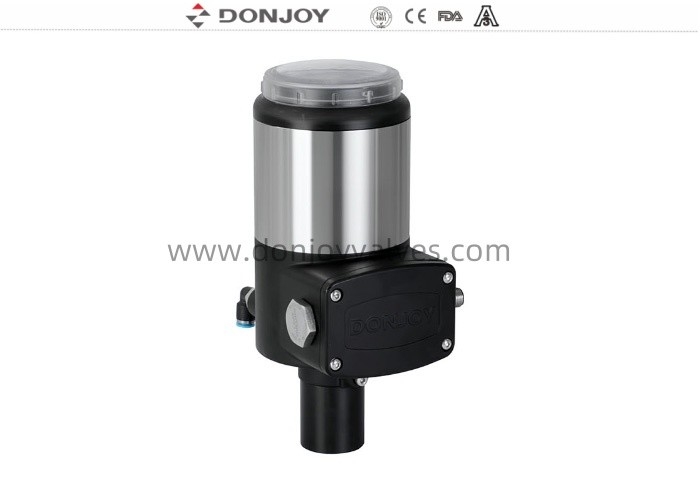

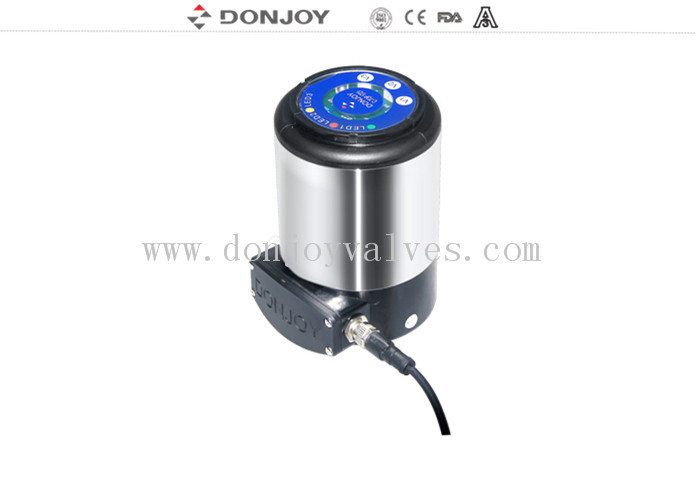

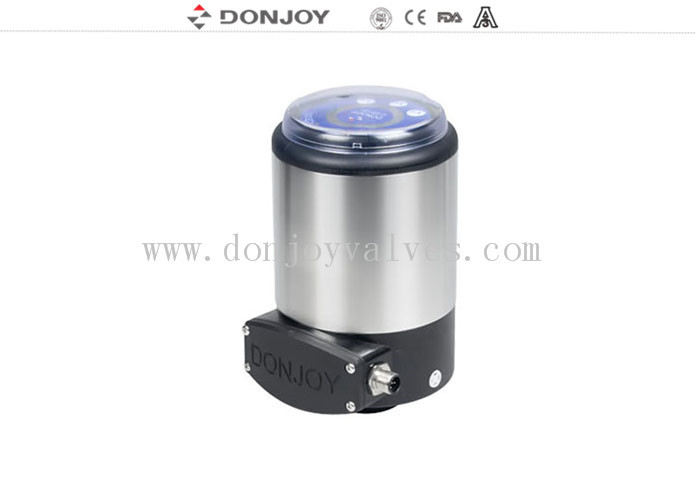

Donjoy C-TOP-2211 เป็นหัวควบคุมนิวแมติกส์รุ่นใหม่ ออกแบบมาสำหรับการควบคุมกระบวนการวาล์ว เข้ากันได้กับระบบ PLC หรือ DCS ส่วนใหญ่
(ตัวควบคุมลอจิกแบบตั้งโปรแกรมได้) ระบบอัตโนมัติ พร้อมการสื่อสารแบบดิจิทัล รวมถึงการส่งสัญญาณ ตัวบ่งชี้ตำแหน่ง และการควบคุมวาล์วสำหรับการควบคุมวาล์วทุกประเภท มีหลายเวอร์ชันและรองรับสัญญาณ PNP, DCS, IO-Link, AS- I BUS
เทคโนโลยีการควบคุมวาล์ว DONJOY มีประวัติยาวนานกว่า 20 ปีในการวิจัยและพัฒนาและผลิต และได้รับการปรับปรุงและพัฒนามาถึงรุ่นที่สี่ ในขณะเดียวกัน ได้มีการสร้างชุดเทคโนโลยีการควบคุมวาล์วที่สมบูรณ์ ซึ่งรวมถึงหน่วยควบคุมวาล์ว อุปกรณ์ป้อนกลับตำแหน่งวาล์ว และตัวกำหนดตำแหน่งวาล์ว:
C-TOP-2221 เป็นการออกแบบป้องกันการระเบิดที่ปลอดภัยโดยเนื้อแท้ พร้อมใบรับรอง ATEX
-การตั้งค่าอัตโนมัติด้วยปุ่มเดียว
-ฟังก์ชันป้องกันการรั่วของวาล์ว
-ฟังก์ชันป้อนกลับความผิดพลาดของวาล์ว
-ตำแหน่งวาล์วที่แตกต่างกันแสดงไฟ LED สีต่างกัน
-การป้อนกลับสัญญาณ: PNP NPN หน้าสัมผัสแบบพาสซีฟ 4-20mA
-การสื่อสารบัส: |0-Link; AS-IV3.0
-แหล่งจ่ายไฟ: DC24V ±10%
-ระยะชัก: 60 มม.; 30 มม.
-ความแม่นยำของตำแหน่งวาล์วสามารถตั้งค่าได้ที่หน้างาน: 0.2 มม., 0.5 มม., 1 มม., 2 มม., 3 มม.
-สามารถตั้งค่าสีสูงและต่ำที่หน้างานได้

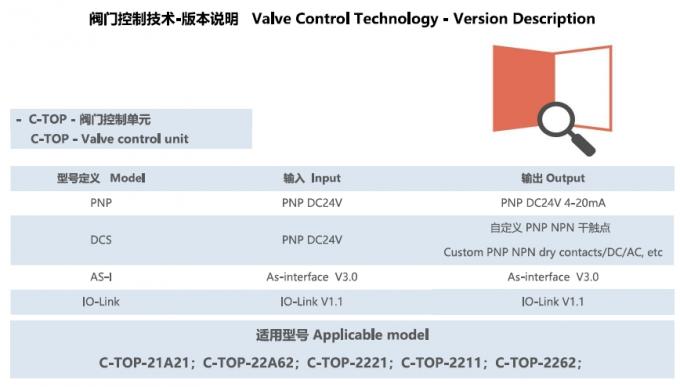

อินพุต: ดิจิทัล PNP DC 24V
เอาต์พุต: ดิจิทัล PNP DC 24V
อินพุต: สัญญาณดิจิทัล DC 24V+(PNP)
เอาต์พุต: สัญญาณดิจิทัล NPN หรือ PNP (พารามิเตอร์เฉพาะขึ้นอยู่กับอินพุตทั่วไป)
การสื่อสารอินเทอร์เฟซ I0-Link V1.1
ตัวควบคุม C-TOP-2211-I0-link เป็นหัวควบคุมนิวแมติกส์ที่ติดตั้งอยู่ด้านบนของตัวกระตุ้นวาล์วนิวแมติก เข้ากันได้กับสถานีหลักอินเทอร์เฟซ l0-link ที่มีมาตรฐานสากล รวมถึงการส่งสัญญาณ จอแสดงผลไฟ LED ตำแหน่ง และการควบคุมการเปิด-ปิดวาล์ว และฟังก์ชันอื่นๆ สีและความแม่นยำของตำแหน่งไฟ LED ตำแหน่งยังสามารถรีเซ็ตได้ผ่านเอกสาร IODD ตามเงื่อนไขการทำงานหรือความชอบของผู้ใช้ วิธีการตั้งค่าทำได้ง่ายมาก “PC หรือ PLC ร่วมกับคำอธิบายไฟล์ 1ODD” สามารถทำได้
อินพุต: อินเทอร์เฟซ AS-I 3.0
เอาต์พุต: อินเทอร์เฟซ AS-I 3.0
AS-I เป็นระบบ Fieldbus ชนิดหนึ่ง สามารถเชื่อมต่อตัวควบคุมและเซ็นเซอร์แบบไบนารี (อุปกรณ์รอง) กับอุปกรณ์ควบคุมของคอมพิวเตอร์ระดับบน (การควบคุมหลัก) การเชื่อมต่อจะดำเนินการเพื่อสื่อสารผ่านสายแบนที่จ่ายไฟให้กับโซลินอยด์วาล์วและเซ็นเซอร์
การติดตั้ง
การแสดงผลิตภัณฑ์
