รายละเอียดสินค้า:
การชำระเงิน:
|

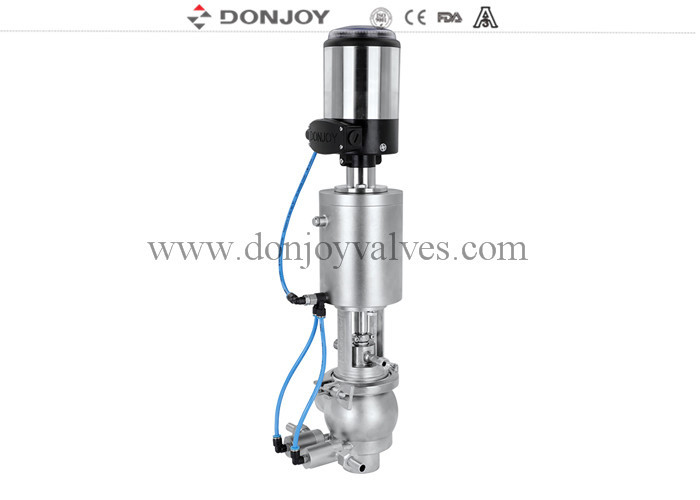

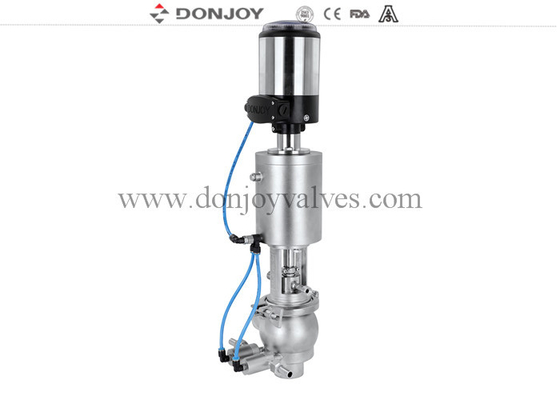

| ชื่อสินค้า: | วาล์วควบคุมที่นั่งคู่ Mixproof พร้อมตัวกำหนดตำแหน่งอัจฉริยะ | ขนาด: | DN40 - DN150 หรือ 1.5" ถึง 6" |
|---|---|---|---|
| การปฏิบัติงาน: | นิวเมติกพร้อมตัวกำหนดตำแหน่งอัจฉริยะ | วัสดุ: | SS316L |
| ความดันอากาศอัด: | 5.5bar-7bar | การเชื่อมต่ออากาศ: | R1/8' ((BSP) |
| ปะเก็น: | EPDM / HNBR / ไวตัน | ลักษณะ: | การควบคุมที่แม่นยำ |
| เน้น: | วัลล์วป้องกันการผสมผสาน CIP,3A วาล์วป้องกันการผสมผสาน,วาล์วป้องกันการผสม E-C Series |
||

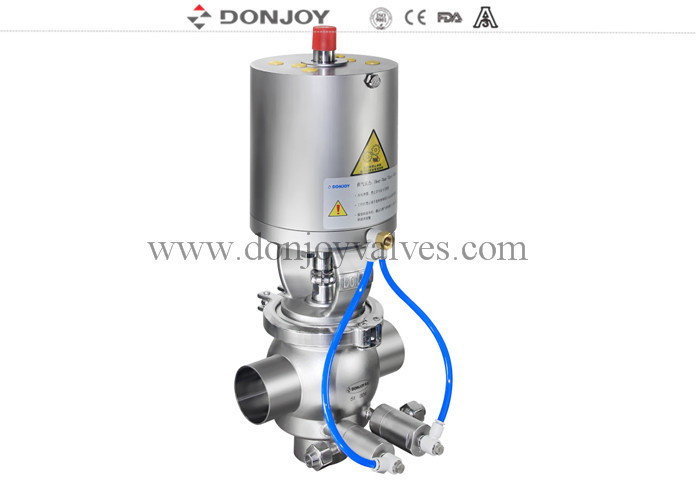

วาล์วป้องกันการผสมแบบสุขอนามัย 3A พร้อมซีรีส์ E-C สำหรับนมและ CIP
| ขนาด | DN40-DN150, 1.5"- 6" |
| อุณหภูมิในการทำงาน | 14°F ถึง 266°F (-10 ถึง 130°C), 284°F (140°C) สำหรับการฆ่าเชื้อในระยะเวลาสั้นๆ |
| แรงดันใช้งานสูงสุด | 145psi (10bar) |
| แรงดันใช้งานขั้นต่ำ | สุญญากาศสัมบูรณ์ |
| แรงดันลม | 5.5 บาร์ ถึง 7 บาร์ |
| ชิ้นส่วนที่สัมผัสกับตัวกลาง | AISI 316L |
| ชิ้นส่วนสแตนเลสอื่นๆ | AISI 304 |
| ผิวสำเร็จภายใน | Ra 32μin (0.8μm) เป็นค่าเริ่มต้น, Ra 16μin (0.4μm) เป็นค่าที่ดีที่สุด |
| วัสดุที่นั่ง | EPDM, FDA177.2600, (ค่าเริ่มต้น) FPM (Viton), FDA177.2600 (ตัวเลือก) |
| ประเภทแอคทูเอเตอร์นิวเมติก | ปกติปิด (NC) - อากาศเปิดและสปริงปิด; ปกติเปิด (NO) - อากาศปิดและสปริงเปิด; อากาศต่ออากาศ (AA) - อากาศเปิด, อากาศปิด |
| แรงดันอากาศของแอคทูเอเตอร์ | 79-102 psi (5.5 บาร์-7 บาร์) |
| หน่วยควบคุมและแสดงผลอัจฉริยะ | การควบคุม C-top การควบคุม IL-top (Positioner) การเชื่อมต่อไฟฟ้า การเชื่อมต่อบัส AS-I |
| การเชื่อมต่อปลาย | เชื่อมชน, ไตรแคลมป์ |
| รายละเอียดการบรรจุ | แพ็คเกจส่งออกมาตรฐานหรือปรับแต่งตามความต้องการของลูกค้า |
วาล์วป้องกันการผสมแบบสุขอนามัยแบบสองที่นั่ง 3A สำหรับการแปรรูปอาหารและเครื่องดื่ม
คุณสมบัติการออกแบบ
ค่าเริ่มต้นพร้อมแอคทูเอเตอร์นิวเมติกแบบปกติปิด
การออกแบบที่กะทัดรัดและแข็งแรง, ตัวถังทรงกลมแบบหลอม
การออกแบบที่สมดุลแรงดัน
ตัวถังชิ้นเดียวและตัวถังแบบหนีบให้เลือก
ตัวเลือกตัวถังที่แตกต่างกันมากมาย
ถอดประกอบง่ายโดยการปล่อยแคลมป์
ชิ้นส่วนทำความสะอาด/ฆ่าเชื้อสำหรับตัวเลือก
ทดสอบไฮดรอลิก 100% / ตรวจสอบ 100%
การดำเนินงาน
แอคทูเอเตอร์
แอคทูเอเตอร์สแตนเลส
หน่วยควบคุมและแสดงผลอัจฉริยะ:
การควบคุม C-top
การควบคุม IL-top (Positioner)
การเชื่อมต่อไฟฟ้า
การเชื่อมต่อบัส AS-I
การเชื่อมต่อ:
แบบหนีบ, เชื่อม และเกลียว, หน้าแปลน ฯลฯ
หลักการทำงาน ไดอะแฟรม
ภาพวาด:
-วาล์วป้องกันการผสมแบบยกถูกควบคุมระยะไกลด้วยลม อัด โดยปกติจะปิดก่อนทำงาน
-วาล์วป้องกันการผสมถูกสร้างขึ้นด้วยปลั๊กอิสระสองตัว ซึ่งจะสร้างห้องรั่วไหลไปยังบรรยากาศภายใต้สถานะการทำงานปกติ เมื่อเกิดความล้มเหลวเป็นครั้งคราวทำให้เกิดการรั่วไหล ตัวกลางจะไหลเข้าสู่ห้องและถูกปล่อยออกที่พอร์ตทางออก
-ห้องรั่วไหลจะถูกปิดเมื่อวาล์วกำลังทำงาน ตัวกลางสามารถไหลผ่านท่อหนึ่งไปยังอีกท่อหนึ่งได้ วาล์วนี้สามารถทำความสะอาดได้ในสถานที่ มีตัวเลือกมากมายสำหรับการรวม CIP และ SIP ให้กับผู้ใช้ (อ้างอิงถึงตัวเลือกฟังก์ชันการทำความสะอาดและการฆ่าเชื้อ)
-ระบบทำความสะอาดสามารถทำความสะอาดก้านบน ก้านล่าง และห้องรั่วไหล ซึ่งทำให้มั่นใจได้ว่าวาล์วจะถูกสุขอนามัยสูง ระบบทำความสะอาดที่มีประสิทธิภาพทำให้ของเหลวที่พิเศษสำหรับ (CIP) ทำความสะอาดในสถานที่โดยตรง ล้างตัววาล์วทั้งหมดภายใน ใช้เวลาน้อยกว่าระบบทำความสะอาดทั่วไป
-ประโยชน์อีกประการหนึ่งของระบบทำความสะอาดสูงคือวาล์วป้องกันการผสมแบบยกสามารถนำไปใช้กับการแปรรูปแบบปลอดเชื้อได้ หากไอน้ำของผู้ใช้เข้าสู่ท่อ CIP ระบบจะสร้างเกราะป้องกันที่สามารถแยกอากาศได้
