รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | ปั๊มกลีบเพลาเปลือย | ขนาด: | TUL / TUR 20 - 125 |
|---|---|---|---|
| การปฏิบัติงาน: | ไฟฟ้า | เครื่องกล: | ซิก/ซิก/อีพีดีเอ็ม |
| การเชื่อมต่อ: | ถูกหนีบ | ความดัน: | 1- 15 บาร์ |
| กลาง: | ความหนืดสูง | ลักษณะ: | อาจมีตัวแปลงความถี่ |
| เน้น: | TUR รูปแบบปั๊มล็อบ shaft เปลือย,ปั๊มปั๊มล็อปล็อปล็อป,ปั๊มล็อบ shaft เปลือยอัดอาหาร |
||

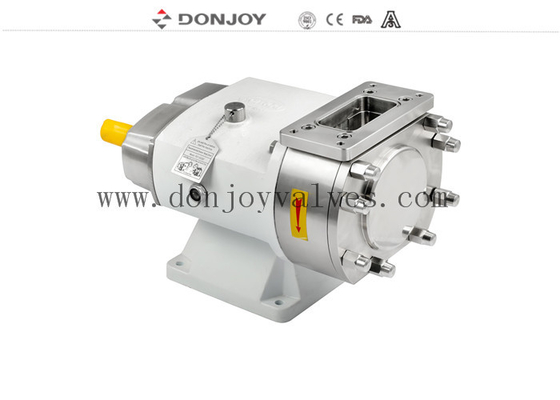

ปั๊มโรเตอร์แบบ TUR รุ่น Food grade เพลาเปลือย ทางเข้าแบบหน้าแปลน
คุณสมบัติทางเทคนิค
A. เกียร์ปรับความเร็วรอบแบบแมนนวล
B. เกียร์มอเตอร์ปรับความถี่
C. การส่งออกความเร็วคงที่
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์: | ปั๊มโรเตอร์แบบ TUR รุ่น Food grade ทางเข้าแบบหน้าแปลน |
| วัสดุ: | SS304/SS316L/1.4301/1.4404 |
| วัสดุซีล: | SIC/SIC/EPDM (มาตรฐาน, ได้รับการอนุมัติจาก FDA) |
| การไหลสูงสุด: | 62m3/h / 395 GPM |
| แรงดันสูงสุด: | 12bar/ 174PSI |
| รอบสูงสุด: | 1450 rmp |
| ประเภทโรเตอร์: | 2 แฉก, 3 แฉก, ผีเสื้อ, ผีเสื้อเดี่ยว |
| การติดตั้ง | สามารถติดตั้งกับตัวแปลงความถี่ได้ |
| ตัวแปลงความถี่ | ตัวเลือก |
| ซีลเชิงกล: | SIC/SiC/EPDM(มาตรฐาน) |
| แรงดันไฟฟ้า: | 110V, 220V, 380V |
| มอเตอร์: | ABB,SEW, 50hz/ 60hz |
| การเคลือบผิว: | ขัดเงาด้านในและพ่นทรายด้านนอก |
| การเชื่อมต่อที่มี: | แคลมป์, เกลียวเชื่อมชน, หน้าแปลน |
| มาตรฐานที่มี: | DIN, SMS, 3A, RJT, ISO/IDF |
| การทำงาน: | ไฟฟ้า |
| ใบรับรอง: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
| ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, เภสัชกรรม, เครื่องสำอาง, ฯลฯ |
คำอธิบาย
ตัวเลือก
1. ซีลเชิงกล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว, ซีลเชิงกลคู่
3. โรเตอร์: โรเตอร์ 2 แฉก, โรเตอร์ 3 แฉก, โรเตอร์ผีเสื้อ, โรเตอร์ผีเสื้อเดี่ยว
4. ปะเก็น: FPM(Viton), NBR, EPDM
5. วาล์วระบายแรงดันที่ฝาครอบด้านหน้าหรือภายนอกโดย –pass
6. วาล์วนิรภัยในตัว
7. แจ็คเก็ตความร้อนแบบ end-face
8. แจ็คเก็ตความร้อนแบบสมบูรณ์
9. TUR Series แนวตั้ง หรือ TUL Series แนวนอน
10. ไดรฟ์และการแก้ไขที่แตกต่างกัน
11. ประกอบบนแผ่นฐานสแตนเลส
12. การเชื่อมต่อ: แคลมป์ (DIN32676,3A,ISO), เกลียว (DIN,SMS,RJT,IDF), เชื่อมชน, หน้าแปลน
13. มอเตอร์ Type B5 ความถี่มอเตอร์ 50HZ, 60HZ
14. แรงดันไฟฟ้า(v)220-240, 360-400, 420-460, 630-690
ปั๊ม DONJOY Food Grade Lobe Pump เป็นปั๊มแบบ Positive Displacement โครงสร้างแข็งแรง บำรุงรักษาง่าย คุ้มค่า ออกแบบตามหลักสุขอนามัยตามมาตรฐาน ASME BPE, EHEDG, US 3-A, มาตรฐานสุขอนามัย FDA เป็นปั๊มที่ใช้กันทั่วไปในการถ่ายโอนของเหลวที่มีความหนืดสูง ของแข็งและอนุภาค มีปั๊มหลากหลายรุ่นสำหรับใช้งานด้านสุขอนามัยในอุตสาหกรรมแปรรูปอาหาร ผลิตภัณฑ์นม เครื่องดื่ม การดูแลบ้านและส่วนบุคคล และเภสัชกรรม…
คำอธิบายปั๊มโรเตอร์ Sanitary TU-L/R
ปั๊มโรตารี Donjoy ให้ประสิทธิภาพที่เชื่อถือได้ การทำงานที่ปราศจากปัญหา และประสิทธิภาพการใช้พลังงานที่เหนือกว่าสำหรับการใช้งานที่ต้องการ ปั๊มโรเตอร์ Donjoy มีหลายรูปแบบ TU-series เป็นรูปแบบมาตรฐาน STU-series เป็นสแตนเลสทั้งหมด เป็นตัวเลือกที่ยอดเยี่ยมสำหรับงานที่ต้องการปั๊มที่ป้องกันการปนเปื้อนเพื่อให้ได้มาตรฐานสุขอนามัยสูง การทำงานแบบ low-shear และ low-pulsation ปั๊มที่ได้รับการรับรอง 3-A นี้จัดการทั้ง Cleanings in Place และ Sterilization in place และสามารถจัดหาเอกสารประกอบเพื่อสนับสนุนข้อกำหนดการตรวจสอบที่เข้มงวด
หลักการ
1. เมื่อโรเตอร์หมุน พื้นที่ด้านดูดจะเพิ่มขึ้นเมื่อโรเตอร์หนึ่งอยู่ห่างจากอีกอันหนึ่ง จึงสร้างสุญญากาศบางส่วนซึ่งดึงของเหลวเข้าไปในห้องปั๊ม
2. เมื่อถูกหมุนด้วยเพลา โรเตอร์แต่ละตัวจะเต็มทีละตัวและของเหลวจะถูกแทนที่ไปยังด้านส่ง ช่องว่างเล็กๆ ระหว่างโรบและระหว่างโรบกับผนังของตัวปั๊มทำให้มั่นใจได้ว่าช่องว่างจะเต็มตามสมควร
3. ตัวเรือนปั๊มเต็มไปด้วยของเหลวและของเหลวจะหลุดออกไปผ่านฟันของโรบและถูกบังคับให้ชนกับผนังของช่องว่าง ซึ่งมีส่วนช่วยในการทำงานของปั๊ม
การเชื่อมต่อทางเข้าและทางออกของปั๊ม
รุ่นปั๊มและน้ำหนัก
| Pรุ่นปั๊ม | แรงบิดเพลาอินพุต(NM) | โหลดแนวแกนรัศมีสูงสุด (N) | ขนาดการเชื่อมต่อเส้นผ่านศูนย์กลางภายใน [mm] |
ขนาดอนุภาคอ่อนนุ่มทางทฤษฎีสูงสุดที่แนะนำ [mm] |
น้ำหนักปั๊มเปล่า [กก.] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
กราฟปั๊มโรเตอร์
