รายละเอียดสินค้า:
การชำระเงิน:
|
| การปฏิบัติงาน: | นิวเมติกส์ | ขนาด: | DN40 - DN100 หรือ 1.5" - 4" |
|---|---|---|---|
| ประเภท: | IS-C ซีรี่ส์ | การรวมตัวของร่างกาย: | ที-222 |
| ปะเก็น: | EPDM/วิชั่น/NBR | วัสดุ: | 316L |
| การเชื่อมต่อ: | การเชื่อมต่อหน้าแปลน | ทดสอบแรงดัน: | เท้า |
| เน้น: | วาล์วที่นั่งเดี่ยวแบบกลับทิศทาง DN40,วาล์วที่นั่งเดี่ยวแบบกลับทิศทาง 304,วาล์วที่นั่งเดี่ยวแบบเปลี่ยนทิศทางด้วยลม |
||

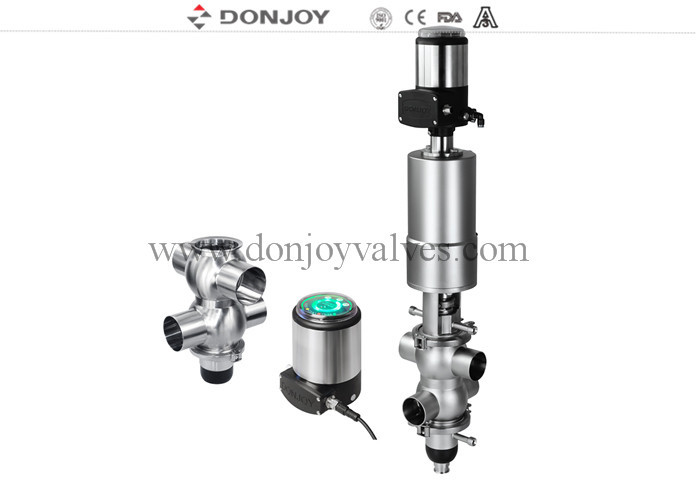

วาล์วกันผสมแบบสองที่นั่ง DN100 Donjoy พร้อม T-22-90
ข้อมูลจำเพาะ
| ส่วนที่สัมผัสกับผลิตภัณฑ์ | AISI 316L |
| ส่วนสแตนเลสสตีลอื่นๆ | AISI 304 |
| วัสดุที่นั่ง (ค่าเริ่มต้น) | EPDM, FDA177.2600 |
| วัสดุที่นั่ง (ตัวเลือก) | FPM (Viton), FDA177.2600 |
| การเชื่อมต่อปลาย | เชื่อมชน, ไตรแคลมป์, หน้าแปลน |
| แรงดันใช้งานสูงสุด | 145psi (10bar) |
| แรงดันใช้งานขั้นต่ำ | สุญญากาศสัมบูรณ์ |
| อุณหภูมิใช้งาน | 14°F ถึง 266°F (-10 ถึง 130°C), 284°F (140°C) สำหรับการฆ่าเชื้อในระยะเวลาสั้นๆ |
| ผิวภายใน | Ra 32μin (0.8μm) เป็นค่าเริ่มต้น, Ra 16μin (0.4μm) ดีที่สุด |
| ผิวภายนอก | พ่นทราย หรืออื่นๆ ตามคำขอ |
| ประเภทแอคทูเอเตอร์นิวเมติก | ปกติปิด (NC) – อากาศเปิดและสปริงปิด; |
| ปกติเปิด (NO) – อากาศปิดและสปริงเปิด; | |
| อากาศต่ออากาศ (AA) – อากาศเปิด, อากาศปิด | |
| แรงดันอากาศของแอคทูเอเตอร์ | 79-102 psi (5.5 bar-7 bar) |
| หน่วยควบคุมและแสดงผลอัจฉริยะ | การควบคุม C-top |
| การควบคุม IL-top (Positioner) | |
| การเชื่อมต่อไฟฟ้า | |
| การเชื่อมต่อบัส AS-I |
การใช้งาน
◆วาล์วกันผสมถูกนำมาใช้อย่างแพร่หลายในเทคโนโลยีการแปรรูปของเหลว โดยเฉพาะอย่างยิ่งในการใช้งานในอุตสาหกรรมเครื่องดื่มและผลิตภัณฑ์นม
◆วาล์วกันผสมเป็นวาล์วซีลคู่ที่มีองศาการทำงานสูง ผ่านอินเทอร์เฟซระหว่างของเหลวสองชนิด ระบบนี้สามารถนำไปใช้ในกระบวนการซิงโครไนซ์สองตัวเครื่อง ป้องกันความเป็นไปได้ในการปนเปื้อนของวัสดุ ห้องรั่วและเครื่องตรวจจับการรั่วไหลทำความสะอาดตัวเองโดยที่นั่งวาล์ว
หลักการทำงาน
● วาล์วกันผสมชนิดยกถูกควบคุมจากระยะไกลด้วยอากาศอัด โดยปกติจะปิดก่อนการทำงาน
● วาล์วกันผสมถูกสร้างขึ้นด้วยปลั๊กอิสระสองตัว ซึ่งจะสร้างห้องรั่วสู่ชั้นบรรยากาศภายใต้สถานะการทำงานปกติ เมื่อเกิดความล้มเหลวเป็นครั้งคราวทำให้เกิดการรั่วไหล สื่อกลางจะไหลเข้าสู่ห้องและถูกปล่อยออกที่พอร์ตทางออก
● ห้องรั่วจะถูกปิดเมื่อวาล์วกำลังทำงาน สื่อกลางสามารถไหลผ่านท่อหนึ่งไปยังอีกท่อหนึ่งได้ วาล์วนี้สามารถทำความสะอาดได้ในสถานที่ มีตัวเลือกมากมายสำหรับการรวม CIP และ SIP ให้กับผู้ใช้ (ดูตัวเลือกฟังก์ชันการฆ่าเชื้อทำความสะอาด)
● ระบบทำความสะอาดสามารถทำความสะอาดก้านบน ก้านล่าง และห้องรั่ว ซึ่งทำให้มั่นใจได้ว่าวาล์วจะถูกสุขอนามัยสูง ระบบทำความสะอาดที่มีประสิทธิภาพทำให้ของเหลวที่พิเศษสำหรับ (CIP) ทำความสะอาดในสถานที่โดยตรง ล้างตัววาล์วทั้งหมดภายใน ใช้เวลาน้อยกว่าระบบทำความสะอาดทั่วไป
● ข้อดีอีกประการของระบบทำความสะอาดสูงคือวาล์วกันผสมชนิดยกสามารถนำไปใช้กับการแปรรูปแบบปลอดเชื้อได้ หากผู้ใช้ใส่ไอน้ำลงในท่อ CIP ระบบจะสร้างเกราะป้องกันที่สามารถแยกอากาศได้
ภาพวาด

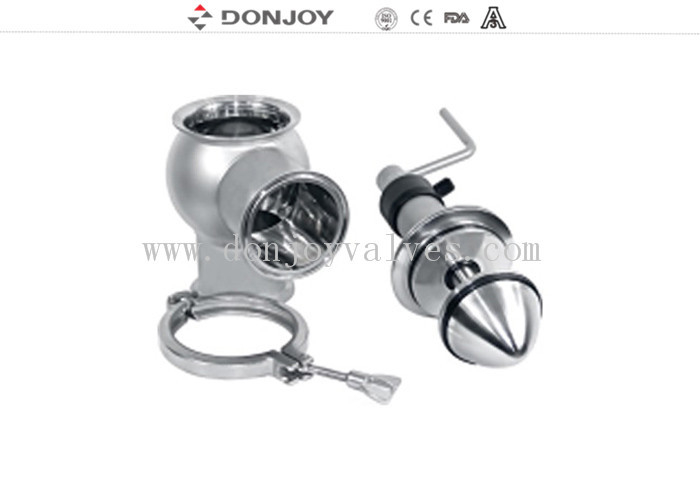

ตัววาล์วรวมกัน
การเลือกฟังก์ชัน
ใช้สำหรับ Manifold, ตัวอย่างของ Manifold มาตรฐาน
