รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | ปั๊มกลีบสุขาภิบาล | ขนาด: | TUL / TUR 20 - 125 |
|---|---|---|---|
| การปฏิบัติงาน: | มอเตอร์ | เครื่องกล: | ซิก/ซิก/อีพีดีเอ็ม |
| การเชื่อมต่อ: | ถูกหนีบ | ความดัน: | 1- 15 บาร์ |
| กลาง: | ฟูลิด ฯลฯ | ลักษณะ: | อาจมีตัวแปลงความถี่ |
| เน้น: | ปั๊มโรบสุขาภิบาลแบบกลไก SIC,ปั๊มโรบสุขาภิบาล SIC แบบหนีบ,ปั๊มโรบสุขาภิบาลพร้อมซีล EPDM |
||

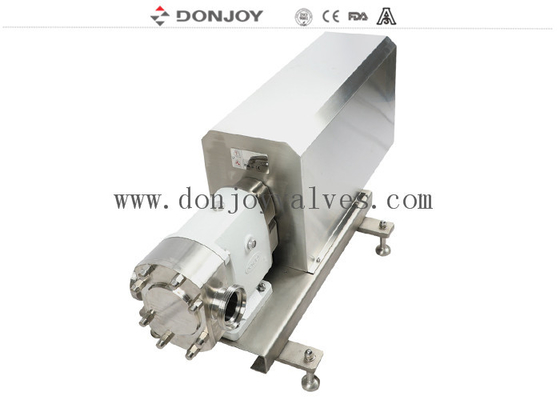

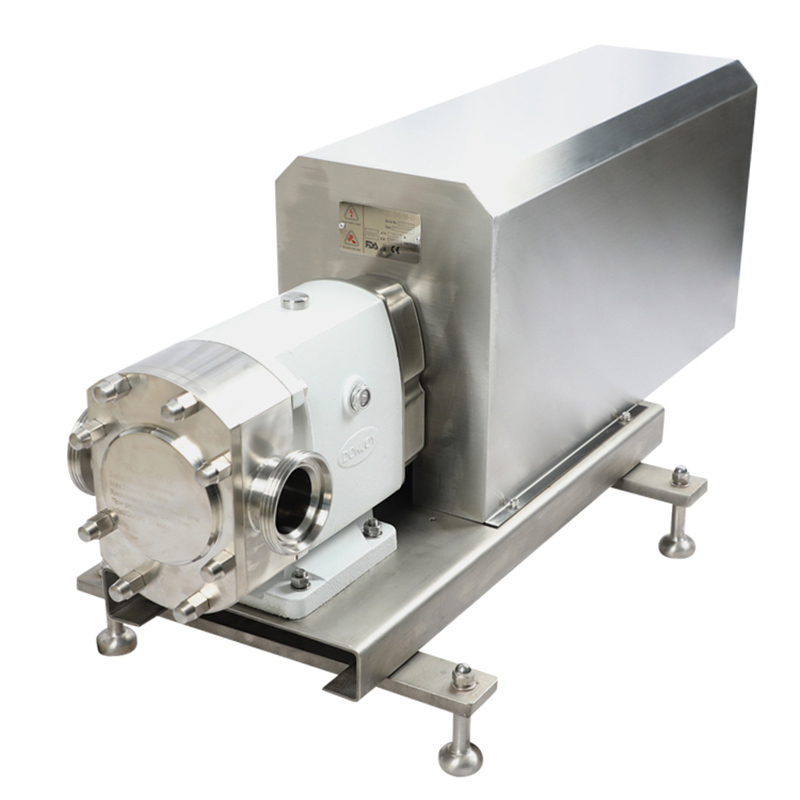

TUL-20 ปั๊มโรตารีแบบกลีบสำหรับถ่ายโอนของเหลวหนืดสูงพร้อมฝาครอบมอเตอร์
คุณสมบัติทางเทคนิค

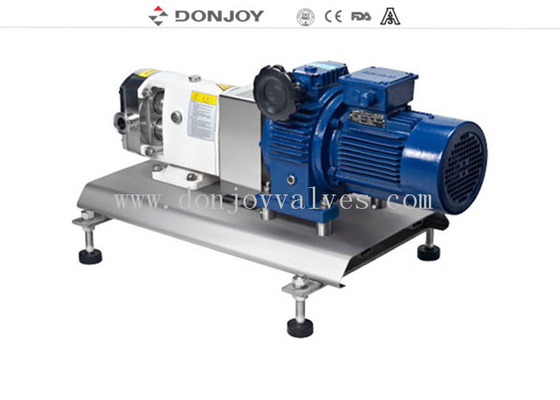

A. เกียร์ปรับความเร็วรอบแบบแมนนวล
B. ตัวแปลงความถี่ปรับเกียร์มอเตอร์
C. การส่งออกเกียร์ความเร็วคงที่
คำอธิบาย
ตัวเลือก
1. ซีลเชิงกล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว, ซีลเชิงกลคู่
3. โรเตอร์: โรเตอร์ 2 แฉก, โรเตอร์ 3 แฉก, โรเตอร์ผีเสื้อ, โรเตอร์ผีเสื้อเดี่ยว
4. ปะเก็น: FPM(Viton), NBR, EPDM
5. วาล์วระบายแรงดันที่ฝาครอบด้านหน้าหรือภายนอกโดย –pass
6. วาล์วนิรภัยในตัว
7. แจ็คเก็ตความร้อนแบบหน้าสัมผัส
8. แจ็คเก็ตความร้อนแบบสมบูรณ์
9. รุ่น TUR แนวตั้งหรือรุ่น TUL แนวนอน
10. ไดรฟ์และการติดตั้งที่แตกต่างกัน
11. ประกอบบนแผ่นฐานสแตนเลส
12. การเชื่อมต่อ: แคลมป์ (DIN32676,3A,ISO), เกลียว (DIN,SMS,RJT,IDF), รอยเชื่อมชน, หน้าแปลน
13. มอเตอร์ Type B5 ความถี่มอเตอร์ 50HZ, 60HZ
14. แรงดันไฟฟ้า(v)220-240, 360-400, 420-460, 630-690
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
ปั๊มโรตารีแบบกลีบ TUL-60 พร้อมมอเตอร์ปรับด้วยมือแบบกลไกพร้อมมอเตอร์สำหรับน้ำผึ้ง |
|
วัสดุ: |
SS304/SS316L/1.4301/1.4404 |
|
วัสดุซีล: |
SIC/SIC/EPDM (มาตรฐาน, ได้รับการอนุมัติจาก FDA ) |
|
สูงสุด การไหล: |
62m3/h / 395 GPM |
|
แรงดันสูงสุด: |
12bar/ 174PSI |
|
สูงสุด รอบต่อนาที: |
1450 rmp |
|
ชนิดโรเตอร์: |
2 แฉก, 3 แฉก, ผีเสื้อ, ผีเสื้อเดี่ยว |
| การติดตั้ง | สามารถติดตั้งกับตัวแปลงความถี่ได้ |
| ตัวแปลงความถี่ | ตัวเลือก |
|
ซีล เชิงกล: |
SIC/SiC/EPDM(มาตรฐาน) |
|
แรงดันไฟฟ้า: |
110V, 220V, 380V |
|
มอเตอร์: |
ABB,SEW, 50hz/ 60hz |
|
การเคลือบผิว: |
ขัดเงาด้านในและพ่นทรายด้านนอก |
|
การเชื่อมต่อ ที่มีอยู่: |
แคลมป์, เกลียว รอยเชื่อมชน, หน้าแปลน |
|
มาตรฐาน ที่มีอยู่: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
ดำเนินการ: |
ไฟฟ้า |
|
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, |
|
ขอบเขต การใช้งาน: |
ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, เภสัชกรรม, เครื่องสำอาง, ฯลฯ |
การออกแบบและคุณสมบัติ
1. TUL แนวนอน, TUR แนวตั้ง
2. โครงสร้าง Bare-Shaft
3. การออกแบบสุขอนามัยของการติดตั้งโรเตอร์
4. ซีลเชิงกลสุขาภิบาล ทำความสะอาดและบำรุงรักษาง่าย
5. ใช้กับการทำความสะอาด CIP และการฆ่าเชื้อด้วย sic
6. ตามมาตรฐาน 3A ของสหรัฐอเมริกา
การใช้งาน
ปั๊มนี้เหมาะสำหรับการถ่ายโอนของเหลวที่มีความหนืดสูงและต่ำในอุตสาหกรรมแปรรูปอาหาร เครื่องสำอาง และเภสัชกรรม
หลักการ
1. เมื่อกลีบหมุน พื้นที่ด้านดูดจะเพิ่มขึ้นเมื่อกลีบหนึ่งอยู่ห่างจากอีกกลีบหนึ่ง ทำให้เกิดสุญญากาศบางส่วนซึ่งดึงของเหลวเข้าไปในห้องปั๊ม
2. เมื่อถูกหมุนโดยเพลา แต่ละกลีบจะเต็มทีละกลีบและของเหลวจะถูกแทนที่ไปยังด้านส่ง ช่องว่างเล็กๆ ระหว่างกลีบและระหว่างกลีบกับผนังของตัวปั๊มช่วยให้มั่นใจได้ว่าช่องว่างจะเต็มตามสมควร
3. ตัวเรือนปั๊มเต็มไปด้วยของเหลวและของเหลวจะไหลออกจากฟันของกลีบและถูกบังคับให้ชนกับผนังของช่องว่าง ซึ่งมีส่วนช่วยในการทำงานของปั๊ม
การเชื่อมต่อทางเข้าและทางออกของปั๊ม
รุ่นปั๊มและน้ำหนัก
| Pรุ่นปั๊ม | แรงบิดเพลาอินพุต (NM) | โหลดแนวรัศมีสูงสุด (N) | ขนาดการเชื่อมต่อเส้นผ่านศูนย์กลางภายใน [มม.] |
ขนาดอนุภาคอ่อนสูงสุดตามทฤษฎีที่แนะนำ [มม.] |
น้ำหนักปั๊มเปล่า [กก.] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
เส้นโค้งปั๊มแบบกลีบ
ภาพวาดของปั๊มแบบกลีบ
ข้อได้เปรียบทางการแข่งขัน
“DONJOY เป็นบริษัทเดียวที่ผ่านการรับรอง 3A ของอเมริกาสำหรับผลิตภัณฑ์เก้าชุดในด้านปั๊มและวาล์วสุขาภิบาลในเอเชีย”
