รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | ปั๊มกลีบสุขาภิบาล | ขนาด: | TUL / TUR 20 - 125 |
|---|---|---|---|
| การดำเนินการ: | มอเตอร์ | เครื่องกล: | ซิก/ซิก/อีพีดีเอ็ม |
| การเชื่อมต่อ: | หนีบ | ความดัน: | 1- 15 บาร์ |
| ปานกลาง: | ฟูลิด ฯลฯ | คุณสมบัติ: | อาจมีตัวแปลงความถี่ |
| เน้น: | ปั๊มหอมหมุนสําหรับน้ําผึ้ง,ปั๊มมอเตอร์ปรับมือกล,ปั๊มหุ้มหมุน TUL-60 |
||

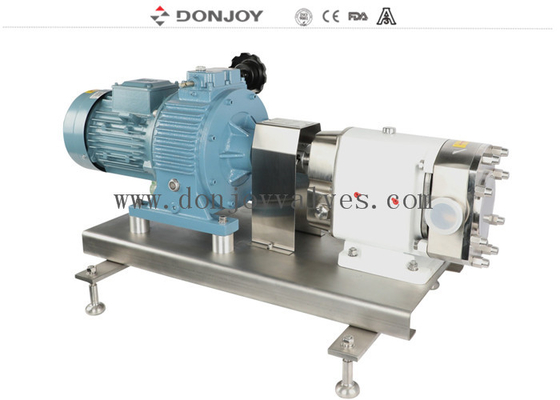

ปั๊มกลีบหมุน TUL-60 พร้อมมอเตอร์ปรับด้วยมือแบบกลไกพร้อมมอเตอร์สำหรับน้ำผึ้ง
คุณสมบัติทางเทคนิค
A. Maual การส่งผ่านแบบแปรผันอย่างต่อเนื่อง
B. Frequency Cnverter ปรับกล่องเกียร์มอเตอร์
C. การส่งเอาต์พุตความเร็วคงที่
คำอธิบาย
ตัวเลือก
1. ซีลเครื่องกล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว, ซีลกลคู่
3. โรเตอร์: โรเตอร์ 2 ใบ, โรเตอร์ 3 ใบ, โรเตอร์ผีเสื้อ, โรเตอร์ผีเสื้อเดี่ยว
4. ปะเก็น: FPM (Viton), NBR, EPDM
5. รีลีฟวาล์วที่ฝาครอบด้านหน้า r บายพาสภายนอก
6. วาล์วนิรภัยในตัว
7. แจ็คเก็ตกันความร้อนที่ปลายหน้า
8. เสื้อแจ็คเก็ตกันความร้อนครบชุด
9. ซีรี่ส์ TUR แนวตั้งหรือซีรีย์ TUL แนวนอน
10. ไดรฟ์และการแก้ไขต่างๆ
11. ประกอบบนแผ่นฐานสแตนเลส
12. การเชื่อมต่อ: แคลมป์ (DIN32676,3A,ISO), เธรด (DIN, SMS, RJT, IDF), เชื่อมชน, หน้าแปลน
13. มอเตอร์ประเภท B5 ความถี่มอเตอร์ 50HZ, 60HZ
14. แรงดันไฟฟ้า(โวลต์)220-240, 360-400, 420-460, 630-690
ข้อมูลจำเพาะ
|
ชื่อสินค้า: |
ปั๊มกลีบหมุน TUL-60 พร้อมมอเตอร์ปรับด้วยมือแบบกลไกพร้อมมอเตอร์สำหรับน้ำผึ้ง |
|
วัสดุ: |
SS304/SS316L/1.4301/1.4404 |
|
วัสดุซีล: |
SIC/SIC/EPDM (มาตรฐาน การอนุมัติจาก FDA) |
|
สูงสุด ไหล: |
62 ลบ.ม./ชม. / 395 แกลลอนต่อนาที |
|
แรงดันสูงสุด: |
12บาร์/174PSI |
|
สูงสุด รอบ: |
1450 รอบต่อนาที |
|
ประเภทโรเตอร์: |
2ใบ,3ใบ,ผีเสื้อ,ผีเสื้อสัญญาณ |
| การติดตั้ง | สามารถติดตั้งกับตัวแปลงความถี่ได้ |
| ตัวแปลงความถี่ | ไม่จำเป็น |
|
ซีลเครื่องกล: |
SIC/SiC/EPDM (มาตรฐาน) |
|
แรงดันไฟฟ้า: |
110V, 220V, 380V |
|
มอเตอร์: |
ABB เย็บ 50hz/ 60hz |
|
การรักษาพื้นผิว: |
ขัดเงาด้านในและพ่นทรายด้านนอก |
|
การเชื่อมต่อที่มีอยู่: |
แคลมป์, เชื่อมชนเกลียว, หน้าแปลน |
|
มีมาตรฐาน: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
ดำเนินการ: |
แบบไฟฟ้า |
|
ใบรับรอง: |
3A/54-02 (1580), พีอีดี/97/23/อีซี, |
|
ขอบเขตการสมัคร: |
ผลิตภัณฑ์นม อาหาร เครื่องดื่ม ยา เครื่องสำอาง ฯลฯ |
การออกแบบและคุณสมบัติ
1. TUL แนวนอน, Vetrical TUR
2. โครงสร้างเพลาเปลือย
3. การออกแบบสิ่งที่แนบมากับโรเตอร์อย่างถูกสุขลักษณะ
4. ซีลกลสุขาภิบาล ทำความสะอาดง่ายและบำรุงรักษา
5. นำไปใช้กับการทำความสะอาด CIP และการฆ่าเชื้อแบบ sic
6. ตามมาตรฐาน USA 3A
การใช้งาน
ปั๊มนี้เหมาะสำหรับการถ่ายโอนตัวกลางที่มีความหนืดและมีความหนืดต่ำในอุตสาหกรรมแปรรูปอาหาร เครื่องสำอาง และยา
หลักการ
1. ในขณะที่กลีบหมุน พื้นที่ด้านซูซิตันจะเพิ่มขึ้นเมื่อกลีบหนึ่งอยู่ห่างจากอีกกลีบหนึ่ง ทำให้เกิดสุญญากาศบางส่วนซึ่งดึงของเหลวเข้าไปในห้องปั๊ม
2. ขณะที่เพลาหมุน แต่ละกลีบจะถูกเติมอย่างต่อเนื่อง และของเหลวจะถูกแทนที่ด้วยด้านการจัดส่ง ช่องว่างเล็กๆ ระหว่างเสื้อคลุมและระหว่างกลีบกับผนังของตัวปั๊มทำให้แน่ใจได้ว่าช่องว่างนั้นถูกเติมเต็มอย่างถูกต้อง
3. ตัวเรือนปั๊มถูกเติมจนเต็ม และของเหลวจะไหลผ่านฟันของกลีบและถูกบังคับให้ติดกับผนังของช่องว่าง ซึ่งมีส่วนทำให้ปั๊มแอคซิตอน
โรเตอร์ปั๊มเลือก
การเชื่อมต่อทางเข้าปั๊มและทางออก
รุ่นปั๊มและน้ำหนัก
| ปขานรุ่น | แรงบิดเพลาอินพุต (NM) | โหลดรัศมีแนวแกนสูงสุด (N) | ขนาดการเชื่อมต่อเส้นผ่านศูนย์กลางรูใน [มม.] |
ขนาดอนุภาคอ่อนสูงสุดตามทฤษฎีที่แนะนำ [มม.] |
น้ำหนักปั๊มเปล่า [กก.] |
| สตูล-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| ต.ล.-23 | 60 | 750 | 35.1 | 20 | 34 |
| ต.ล.-25 | 60 | 750 | 47.8 | 20 | 39 |
| ต.ล.-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
ปั๊มกลีบโค้ง
ภาพวาดของปั๊มกลีบ
ความได้เปรียบทางการแข่งขัน
“DONJOY เป็นบริษัทเดียวที่ผ่านชุดผลิตภัณฑ์เก้าชุดโดยองค์กรออกใบรับรอง 3A ของสหรัฐอเมริกาในสาขาปั๊มและวาล์วสุขาภิบาลของเอเชีย”
