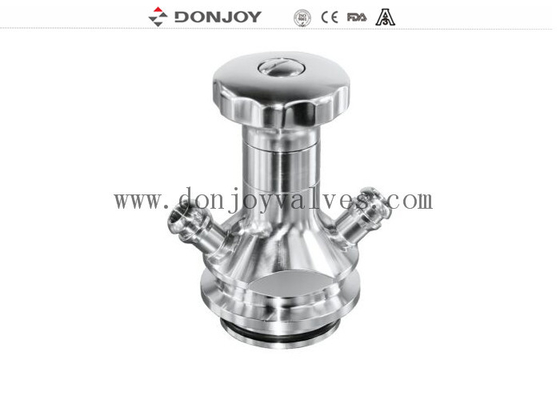

วาล์วเก็บตัวอย่างแบบหมุนพร้อมด้ามจับ DIN SS316L พร้อมการเชื่อมต่อ Tri Clamp

SS316L ด้ามจับแบบหมุน วาล์วเก็บตัวอย่างแบบปลอดเชื้อและฆ่าเชื้อได้ พร้อมการเชื่อมต่อ Tri clamp

รายละเอียดโดยย่อ

วาล์วเก็บตัวอย่าง

ขนาด: 25 มม. / 50.5 มม.

ประเภท: วาล์วเก็บตัวอย่างแบบส่งคืนอัตโนมัติ

ปะเก็น: EPDM, PTFE

แรงดันใช้งาน: 6Bar

ขัดเงา: กระจก, ด้าน, Ra≤0.8μm, Ra≤0.5μm

ด้ามจับ: ด้ามจับแบบหมุน, ด้ามจับแบบถอดได้

ข้อมูลจำเพาะ

การใช้งาน:วาล์วเก็บตัวอย่างแบบปลอดเชื้อใช้กับอุตสาหกรรมเบียร์, นม, เครื่องดื่ม, น้ำผลไม้, ร้านขายยา,

การออกแบบมาตรฐานวาล์วเก็บตัวอย่างแบบปลอดเชื้อ

วาล์วเก็บตัวอย่างแบบปลอดเชื้อทำจากสามส่วน: ตัววาล์ว, หัววาล์ว และไดอะแฟรมหนึ่งชิ้น ไดอะแฟรมยางถูกวางไว้ที่แกนของหัววาล์ว ทำหน้าที่เป็นแกนวาล์วแบบยืดได้

• การเชื่อมต่อปลายสามารถเชื่อม, หนีบ หรือเกลียวได้ มีเพียงขนาดเดียว DN8 เท่านั้น

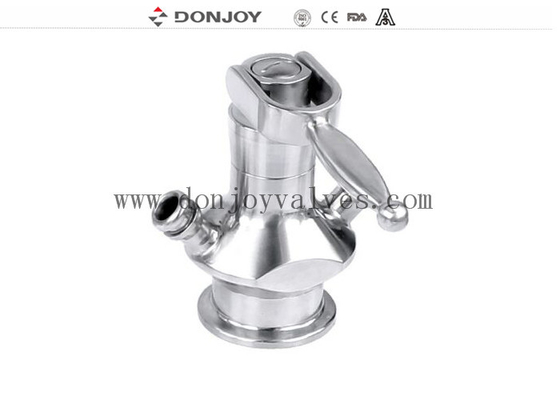

• ประเภทด้ามจับ: ด้ามจับแบบหมุน, ด้ามจับแบบกุญแจ
• วาล์วเปิด: วาล์วเก็บตัวอย่างปิด: การฆ่าเชื้อ

เปิด (การเก็บตัวอย่าง)          ปิด (การฆ่าเชื้อ)

หลักการทำงาน

วาล์วเก็บตัวอย่างแบบปลอดเชื้อได้รับการออกแบบมาสำหรับการฆ่าเชื้อก่อนและหลังการเก็บตัวอย่างแต่ละครั้ง

เปิด: การเก็บตัวอย่าง - วาล์วแบบแมนนวลเปิดโดยการหมุนด้ามจับ (วาล์วปรับได้) หรือโดยการเปิดใช้งานคันโยก (วาล์วเปิด/ปิด) จากนั้นก้านและเมมเบรนจะถูกดึงกลับ ทำให้ของเหลวไหลผ่าน

ปิด: การฆ่าเชื้อ - สปริงในตัวจะปิดวาล์วและเปิดช่องทางระหว่างท่อผ่านกระบวนการย้อนกลับเพื่อฆ่าเชื้อ หากใช้โดยไอน้ำ ขอแนะนำให้ใช้วาล์วระบายแรงดันขนาดเล็ก (อุปกรณ์เสริม) ที่ทางออก

การออกแบบมาตรฐาน: วาล์วเก็บตัวอย่างแบบปลอดเชื้อประกอบด้วยสามส่วน ได้แก่ ตัววาล์ว ด้ามจับ และเมมเบรน เมมเบรนยางถูกวางไว้บนก้านวาล์วและทำงานเป็นปลั๊กแบบยืดได้
