รายละเอียดสินค้า:
การชำระเงิน:
|
| การปฏิบัติงาน: | นิวเมติกส์ | ขนาด: | DN40 - DN100 หรือ 1.5" - 4" |
|---|---|---|---|
| ประเภท: | อีซี | การรวมตัวของร่างกาย: | P30 |
| ปะเก็น: | EPDM/วิชั่น/NBR | วัสดุ: | 316L |
| การเชื่อมต่อ: | การปั่น | ทดสอบแรงดัน: | เท้า |
| เน้น: | วาล์วป้องกันการผสมผสานที่นั่งคู่,วาล์วแบบผสม SS316L,วาล์วแบบผสม DN100 |
||

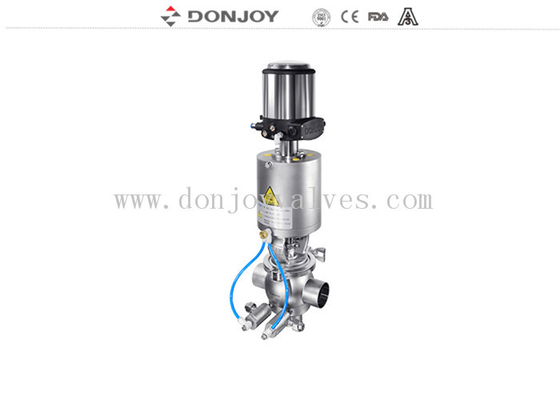

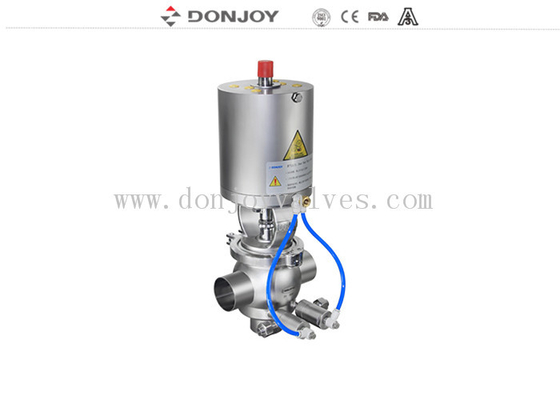

วาล์ว SS316L Double Seat Mixproof พร้อม Ctop พร้อม CIP และ SIP, E-C Series
ข้อมูลจำเพาะ
| ส่วนที่สัมผัสผลิตภัณฑ์ | AISI 316L |
| ส่วนสแตนเลสสตีลอื่นๆ | AISI 304 |
| วัสดุซีล (ค่าเริ่มต้น) | EPDM, FDA177.2600 |
| วัสดุซีล (ตัวเลือก) | FPM (Viton), FDA177.2600 |
| การเชื่อมต่อปลาย | เชื่อมชน, ไตรแคลมป์, หน้าแปลน |
| แรงดันใช้งานสูงสุด | 145psi (10bar) |
| แรงดันใช้งานขั้นต่ำ | สุญญากาศสัมบูรณ์ |
| อุณหภูมิใช้งาน | 14°F ถึง 266°F (-10 ถึง 130°C), 284°F (140°C) สำหรับการฆ่าเชื้อในระยะเวลาสั้น |
| ผิวภายใน | Ra 32μin (0.8μm) เป็นค่าเริ่มต้น, Ra 16μin (0.4μm) ดีที่สุด |
| ผิวภายนอก | พ่นทราย หรืออื่นๆ ตามคำขอ |
| ประเภทแอคทูเอเตอร์นิวเมติก | ปกติปิด (NC) – อากาศเปิดและสปริงปิด; |
| ปกติเปิด (NO) – อากาศปิดและสปริงเปิด; | |
| อากาศต่ออากาศ (AA) – อากาศเปิด, อากาศปิด | |
| แรงดันอากาศของแอคทูเอเตอร์ | 79-102 psi (5.5 bar-7 bar) |
| หน่วยควบคุมและแสดงผลอัจฉริยะ | การควบคุม C-top |
| การควบคุม IL-top (Positioner) | |
| การเชื่อมต่อไฟฟ้า | |
| การเชื่อมต่อบัส AS-I |
คุณสมบัติการออกแบบ
● แหล่งจ่าย CIP ภายนอก
● ค่าเริ่มต้นพร้อมแอคทูเอเตอร์นิวเมติกแบบปกติปิด
● การออกแบบที่กะทัดรัดและแข็งแรง, ตัวถังทรงกลมหลอม
● การออกแบบที่สมดุลแรงดัน
● ตัวถังชิ้นเดียว & ตัวถังแบบหนีบให้เลือก
● ตัวเลือกตัวถังที่หลากหลาย
● ถอดประกอบง่ายโดยการปล่อยแคลมป์
● ชิ้นส่วนทำความสะอาด/ฆ่าเชื้อสำหรับตัวเลือก
● ทดสอบไฮดรอลิก 100% / ตรวจสอบ 100%
การใช้งาน
◆วาล์ว Double Seat แบบนิวเมติกได้รับการออกแบบมาเพื่อตอบสนองเมื่อมีของไหลสองชนิดที่แตกต่างกันไหลผ่านวาล์วเดียวกัน ทั้งสองรับประกันว่าจะป้องกันการผสมของของเหลวและสะดวกสำหรับการตรวจสอบสภาพการทำงาน วาล์วนี้ใช้ในผลิตภัณฑ์นม เครื่องดื่ม เบียร์ และข้อกำหนดด้านความบริสุทธิ์สูงอื่นๆ ของระบบท่อกระบวนการ
◆วาล์วนี้ปกติปิด (NC) โดยควบคุมจากระยะไกลผ่านอากาศอัด วาล์วนี้มาพร้อมกับวาล์วนิวเมติกขนาดเล็กสองตัว (ปกติเปิด) เพื่อตรวจสอบการรั่วไหลของซีลวาล์ว
◆ปลั๊ก (ก้านบนภายในวาล์วเปลี่ยนทิศทาง) มีซีลสองตัว ซึ่งก่อตัวเป็นห้องรั่วระหว่างกัน สื่อรั่วไหลเข้าสู่ห้องและปล่อยผ่านวาล์วตรวจจับ การจ่ายอากาศให้กับแอคทูเอเตอร์สามารถทำให้วาล์วสะอาดได้ในสถานที่ ในระหว่างการทำความสะอาด ของเหลวจะไหลโดยตรงไปยังปลั๊ก วาล์วนี้ไม่ไวต่อผลกระทบของค้อนน้ำ
หลักการทำงาน
●วาล์วนี้ปกติปิด (NC) ควบคุมจากระยะไกลผ่านอากาศอัด วาล์วนี้มาพร้อมกับวาล์วนิวเมติกขนาดเล็กสองตัว ตัวหนึ่งสำหรับการตรวจสอบ อีกตัวหนึ่งสำหรับ CIP
● ปลั๊ก (ก้านบนภายในวาล์วเปลี่ยนทิศทาง) มีซีลสองตัว ซึ่งก่อตัวเป็นห้องรั่วระหว่างกัน สื่อที่รั่วไหลจะไหลเข้าสู่ห้อง ปล่อยผ่านวาล์วตรวจจับ การจ่ายอากาศให้กับแอคทูเอเตอร์สามารถทำให้วาล์วสะอาดได้ในสถานที่ (ดูรูปที่ 2)
● ภายใต้การทำความสะอาด ของเหลวจะไหลโดยตรงไปยังปลั๊ก วาล์วนี้ไม่ไวต่อผลกระทบของค้อนน้ำ
ภาพวาด
การรวมตัวถังวาล์ว
การเลือกฟังก์ชัน
ใช้สำหรับ Manifold ด้วย ตัวอย่างของ Manifold มาตรฐาน
