รายละเอียดสินค้า:
การชำระเงิน:
|
| ยี่ห้อ: | ดอนจอย | ขนาด: | DN65 |
|---|---|---|---|
| สแตนดาร์ด: | DIN,3A,SMS,ISO | การเชื่อมต่อ: | เชื่อม |
| สวย: | มิเรอร์, แมตต์ | ปะเก็น: | มทบ |
| สูงสุด ความดัน: | 10 บาร์ | ||
| เน้น: | วาล์วกันกลับไฮดรอลิก DN65,วาล์วกันกลับไฮดรอลิกพร้อมปะเก็น NBR,วาล์วกันกลับไฮดรอลิก DIN11851 |
||

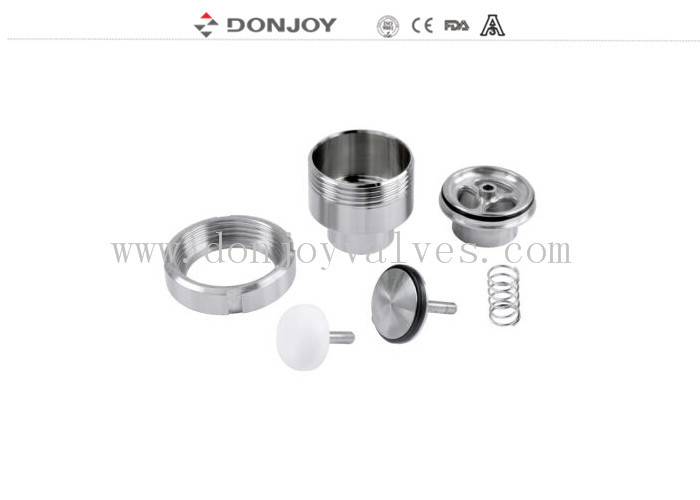

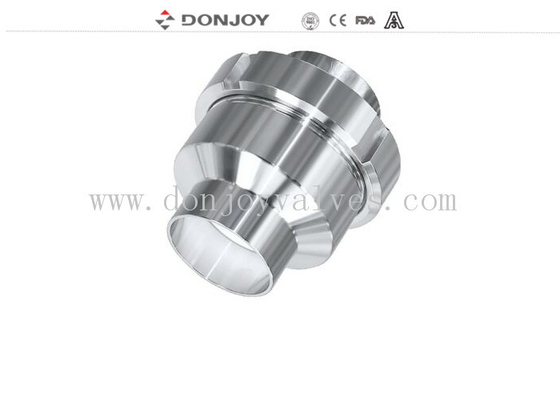

DN65 วาล์วตรวจสอบไฮดรอลิกสแตนเลสสตีลเชื่อมเพื่อป้องกันการไหลย้อนกลับของของเหลว
รายละเอียดโดยย่อ:
วาล์วตรวจสอบไฮดรอลิก
ถอดประกอบง่าย
โครงสร้างขนาดเล็ก
การเชื่อมต่อ DIN11851 (มาตรฐาน)
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์: | วาล์วตรวจสอบแบบเชื่อมสุขาภิบาลสแตนเลสสตีลขนาด 3 นิ้วสำหรับการกู้คืนการสูญเสียของเหลวเพื่อป้องกันการไหลย้อนกลับ |
| วัสดุตัววาล์ว: | SS304 หรือ SS316L |
| วัสดุซีล: | EPDM |
| แรงดันใช้งานสูงสุด: | 10Bar |
| แรงดันเปิด: | 0.1-0.3bar |
| อุณหภูมิการทำงานสูงสุด: | 120 องศาเซลเซียส |
| ขนาดที่มี: | DN25/1" ถึง DN100/4" |
| การเชื่อมต่อที่มี: | เกลียว, เชื่อม, แคลมป์ |
| มาตรฐานที่มี: | DIN, SMS, 3A |
| ใบรับรอง: | FDA, CE |
ตัวเลือกของวาล์วตรวจสอบ
1. การเชื่อมต่อ: แคลมป์, เชื่อม, เกลียว
2. ซีล: NBR, FPM, PTEF ทั้งหมดตาม FDA177.2600
3. มาตรฐาน: DIN, SMS, RJT, IDF, ISO, 3A
ภาพวาด
หลักการทำงาน
วาล์วเปิดเมื่อแรงดันของของเหลวเกินแรงดันของสปริง เมื่อแรงดันทั้งสองเท่ากัน วาล์วจะปิด แรงดันต้านที่แข็งแกร่งกว่าก็ทำให้วาล์วปิดเช่นกัน
วาล์วสุขาภิบาลเป็นวาล์วสองพอร์ตที่มีช่องเปิดสองช่องแยกกันบนตัววาล์ว ของเหลวเข้าทางช่องเปิดหนึ่งและออกทางอีกช่องหนึ่ง วาล์วเหล่านี้ช่วยในการใช้งานที่ต้องการให้ของเหลวไหลไปในทิศทางเดียวเท่านั้น
วาล์วสุขาภิบาลมีสองรูปแบบ: แนวนอนและแนวตั้ง
วาล์วแนวนอนเหมาะสำหรับท่อแนวนอนที่ต้องการวาล์วระบายน้ำเอง
วาล์วแนวตั้งสามารถใช้ได้ทั้งในการติดตั้งแนวตั้งหรือแนวนอน ในการใช้งานแนวนอน วาล์วแนวตั้งช่วยเมื่อวาล์วระบายน้ำเองไม่สามารถรักษาไพรเมอร์ปั๊มและความต่อเนื่องของอุณหภูมิได้
ในกรณีของวาล์วตรวจสอบสปริงแนวนอน การไหลของผลิตภัณฑ์จะดันดิสก์ในวาล์วออกจากบ่าวาล์ว เมื่อแรงดันการไหลไปข้างหน้าถูกเอาออก สปริงขัดเงาด้วยไฟฟ้าจะส่งคืนดิสก์ไปยังตำแหน่งเดิมและยึดไว้กับบ่าวาล์วเพื่อปิดไว้ แรงดันไหลย้อนกลับจะบังคับให้ดิสก์อยู่ในตำแหน่งปิด
วาล์วตรวจสอบช่วยในสถานการณ์ที่ต้องมีการอพยพท่อส่งกระบวนการ ซึ่งอาจเกิดขึ้นได้ด้วยเหตุผลหลายประการ โดยเฉพาะอย่างยิ่งที่เกี่ยวข้องกับการกู้คืนหรือการระบายผลิตภัณฑ์ การใช้งานบางอย่างอาจต้องมีการกวนอากาศบนผลิตภัณฑ์ในท่อส่งหรือในถังที่นำไปสู่วาล์วตรวจสอบสามารถทำสิ่งนี้ได้
สิ่งที่คุณต้องจำเมื่อติดตั้งวาล์วตรวจสอบสุขาภิบาล
– วาล์วตรวจสอบแบบบอล –
ในการตั้งค่าแนวตั้ง ผลิตภัณฑ์ต้องไหลจากล่างขึ้นบนเพื่อให้แรงโน้มถ่วงสามารถดันลูกบอลเข้าและออกจากบ่าวาล์วได้ในการตั้งค่าแนวนอน ส่วนโค้งของวาล์วต้องตั้งตรงและทำมุม 90 องศากับท่อ สิ่งนี้ทำให้มั่นใจได้ว่าวาล์วสามารถระบายน้ำได้อย่างอิสระและลูกบอลนั่งอย่างถูกต้อง
– วาล์วตรวจสอบแบบดิสก์ –
วาล์วตรวจสอบแบบดิสก์ไม่สามารถระบายน้ำได้อย่างอิสระในการตั้งค่าแนวตั้ง ดังนั้นเพื่อให้สามารถระบายน้ำได้อย่างอิสระ จึงต้องอยู่ในตำแหน่งแนวนอน
รายละเอียดการบรรจุ
แพ็คฟองสำหรับวาล์วแต่ละตัว
บรรจุภัณฑ์ภายนอกเป็นกล่องหรือกล่องไม้อัด
หรือตามคำขอของลูกค้า
