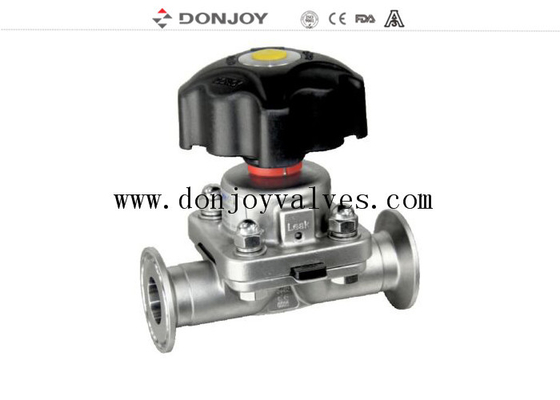

SS316L BPE วาล์วแผ่นฉากสองทางที่มี EPDM Gasket พร้อมใบรับรอง FDA

วาล์วไดอะแฟรม SS316L BPE พร้อมการทำงานด้วยมือแบบพลาสติกพร้อมซีล EPDM+PTFE FDA

วาล์วไดอะแฟรมสุขาภิบาล, วาล์วไดอะแฟรมเภสัชกรรม

วาล์วไดอะแฟรม SS316L BPE พร้อมการทำงานด้วยมือแบบพลาสติกพร้อมซีล EPDM+PTFE FDA

คำอธิบาย

การกำหนดค่าต่างๆ ของวาล์วไดอะแฟรม

1. วาล์วไดอะแฟรมพร้อมตัวกำหนดตำแหน่ง/ตัวควบคุมกระบวนการ (IL-TOP)

2. วาล์วไดอะแฟรมพร้อมหน่วยควบคุม (C-Top)

3. ตัวควบคุมตำแหน่งวาล์ว

4. โมดูลเซ็นเซอร์ตำแหน่ง

5. ด้ามจับพลาสติก

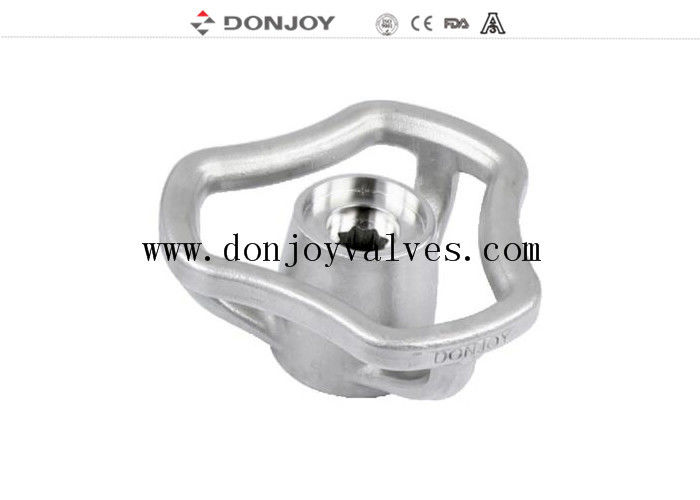

6. ด้ามจับสแตนเลสสตีล

7. แอคทูเอเตอร์สแตนเลสสตีล

ข้อมูลจำเพาะ

การใช้งาน:

วาล์วไดอะแฟรม ซึ่งทำงานด้วยมือหรือนิวเมติก ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในกระบวนการสุขอนามัยและปลอดเชื้อในอุตสาหกรรมยา

วาล์วนี้ยอดเยี่ยมสำหรับการควบคุมการไหลและการควบคุมการเปิด/ปิด

วาล์วไดอะแฟรมมีคุณสมบัติในการไหลที่ดีกว่าเมื่อเทียบกับวาล์วอื่นๆ ทำความสะอาดได้ง่ายกว่าและดีกว่าในการประมวลผลสารที่มีอนุภาค ปรากฏการณ์ของช่องอากาศนั้นหายากในระหว่างการประยุกต์ใช้การควบคุมการไหล

หลักการทำงาน

1. ไดอะแฟรมให้ซีลตัวถังและซีลที่นั่ง ไม่มีเส้นทางไปยังสภาพแวดล้อมภายนอก ดังนั้นจึงเหมาะสำหรับกระบวนการปลอดเชื้อ

2. เมื่อวาล์วปิด แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนไปทางพื้นผิวซีลบนตัวถัง เมื่อแผ่นแรงดันเคลื่อนที่ ไดอะแฟรมจะงอและถูกบังคับลงบนพื้นที่ที่นั่งตรงกลางตัวถัง จึงปิดเส้นทางการไหลผ่านตัวถัง

3. ความสัมพันธ์ระหว่างตัวถังกับแผ่นแรงดันช่วยป้องกันการบีบอัดไดอะแฟรมมากเกินไป

4. วาล์วสามารถทำงานด้วยมือและการควบคุมการทำงานด้วยนิวเมติกของวาล์วโซลินอยด์

ตัววาล์ว:

ตัวถังแบบฟอร์จช่องว่างผ่านแท่งเหล็กสแตนเลสสตีลชิ้นเดียว ในกระบวนการขึ้นรูป พร้อมกับการขึ้นรูปที่อุณหภูมิสูง ให้การเปลี่ยนแปลงรูปร่างช่องว่างผ่านการอัดขึ้นรูป ผ่านการขึ้นรูปหลังความหนาแน่นของตัวถังสูงขึ้น โครงสร้างมีความสม่ำเสมอมากขึ้น ไม่มีรูทรายและสิ่งสกปรกอื่นๆ จากนั้นผ่านศูนย์กลางการประมวลผลดำเนินการเครื่องจักรที่มีความแม่นยำสูง

ตัวถังหล่อทำโดยแม่พิมพ์แบบจำลองขี้ผึ้งพาราฟิน แบบจำลองขี้ผึ้งพาราฟินซึมเข้าไปในเซรามิก เพื่อให้พื้นผิวแม่พิมพ์ขี้ผึ้งทั้งตัวสร้างชั้นเซรามิกที่แข็งแรง หลอมแม่พิมพ์ขี้ผึ้ง จากนั้นลงในสารละลายสแตนเลสสตีลหลอมเหลว หลังจากเย็นลง เคาะรูปลักษณ์ของเซรามิกออก ตัวถังช่องว่างถูกสร้างขึ้น ขนาดการหล่อมีความแม่นยำมาก รูปลักษณ์ภายนอกเรียบเนียน สะอาด และเป็นระเบียบ

การวาดภาพ

ใบรับรองวาล์วไดอะแฟรม

1. เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรอง FDA

2. องค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิตได้รับการบันทึกไว้

3. ความสอดคล้อง 3-a การตรวจสอบสิทธิ์

4. CE-PED/97/23/EC

5. EN 10204-3.1

ชุดวาล์วไดอะแฟรมหลายพอร์ต

การกำหนดค่า SPA และการกำหนดค่า GMP
