รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ตำแหน่งหัวหน้าอัจฉริยะ IL-TOP-1441-P | พลัง: | DC.24V |
|---|---|---|---|
| แรงดันลม: | 4-7บาร์ | อินเทอร์เฟซการทำงาน:: | จอ LCD |
| วัสดุ: | 304/316L (1.4301/1.4404) | อุณหภูมิการทํางาน: | -10 องศา C ถึง 130 องศา C |
| เน้น: | เครื่องตั้งตําแหน่งวาล์วปัญญา 7 บาร์,เครื่องตั้งตําแหน่งวาล์วแบบฉลาด DC24V,IP67 เครื่องตั้งตําแหน่งวาล์วที่ฉลาด |
||
ตัวควบคุมวาล์วควบคุมการไหลแบบมีตำแหน่ง IL-TOP-1441-P DV24V รุ่นพร้อมการตอบสนองกลับ หัวอัจฉริยะสำหรับควบคุมวาล์ว
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
ตัวระบุตำแหน่งอัจฉริยะ IL-TOP-1441-P |
|
พลังงาน |
DC.24V |
|
แรงดันใช้งาน |
10 บาร์ |
|
แรงดันลม |
4-7 บาร์ |
|
วัสดุ |
SS304 / 316L |
|
อุณหภูมิในการทำงาน |
-10℃ ~ 130℃ (-10℃ ~ 150℃ สำหรับวาล์วแบบมุมและวาล์วลูกโลก) |
|
ระดับการป้องกัน |
IP67 |
|
ฟังก์ชันมาตรฐาน |
0/4-20mA ถึงสัญญาณอินพุต 0-5/10V |
|
ฟังก์ชันเสริม |
0/4-20mA, เอาต์พุตการตอบสนองตำแหน่ง 0-5/10V |
|
ฟังก์ชันเสริม |
การควบคุม Device Net Bus |
|
ส่วนต่อประสานการทำงาน |
จอ LCD |
|
รายละเอียดการจัดส่ง |
โดยปกติภายใน 20 วันหลังจากได้รับเงินดาวน์ T/T |
|
ใบรับรอง |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
การใช้งาน
การประยุกต์ใช้ตัวระบุตำแหน่ง (IL-TOP-S) ของระบบควบคุมการไหลของกระบวนการของเหลวต่างๆ สามารถติดตั้งกับแอคทูเอเตอร์แบบหมุนต่างๆ เช่น วาล์วปีกผีเสื้อแบบนิวเมติก, วาล์วลูก, วาล์วประตู, วาล์วลูกโลก ฯลฯ เหมาะสำหรับการควบคุมการไหลของวาล์วนิวเมติก
คุณสมบัติของฟังก์ชัน
การรับรองการป้องกันการระเบิด: EXD Ⅱ BT4
ระดับการป้องกัน: IP67
อินพุตสัญญาณ: 0-4/20mA, 0-5/10V
การตอบสนองสัญญาณ: 0-4/20mA, 0-5/10V
โปรโตคอล BUS: DEVICE NET BUS
คุณสมบัติทางเทคนิค
การควบคุมสามารถใช้เป็นตัวระบุตำแหน่งหรือตัวควบคุมกระบวนการ
ในฐานะตัวระบุตำแหน่ง สามารถตั้งค่าตำแหน่งวาล์วตามจุดที่ตั้งไว้
ในฐานะตัวควบคุมกระบวนการ MPU จะได้รับสัญญาณจากการควบคุมโดยการเปรียบเทียบค่าตำแหน่งที่ตั้งไว้ของวาล์วกับตำแหน่งจริงของวาล์ว ผ่านอัลกอริธึมการควบคุม PIC ตัวควบคุมกระบวนการจะขับเคลื่อนวาล์วไปยังตัวระบุตำแหน่งเป้าหมายที่แน่นอนของวาล์ว
ตัวควบคุมประกอบด้วย MPU, หน่วยตรวจจับโดยการควบคุมสัญญาณ, ตัวตรวจจับตำแหน่ง, จอ LCD, แป้นพิมพ์ และวาล์วเพียโซอิเล็กทริก ฯลฯ
การติดตั้ง
สามารถนำเสนอแอคทูเอเตอร์แบบหมุนได้ เช่น วาล์วปีกผีเสื้อ, วาล์วลูก และวาล์ว ฯลฯ
ข้อมูลจำเพาะ: 1 นิ้ว - 12 นิ้ว, DN25 - DN200
ข้อมูลการสั่งซื้อ
ตัวควบคุมแบบสี่เหลี่ยม IL-TOP-S
|
รุ่น |
คุณสมบัติ |
การตอบสนองตำแหน่ง |
คำอธิบาย |
|
IL-TOP-S-001-M |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
ทำงานทางเดียว |
|
IL-TOP-S-002-M |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
ทำงานสองทาง |
|
IL-TOP-S-001 |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
NO |
ทำงานทางเดียว |
|
IL-TOP-S-002 |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
NO |
ทำงานสองทาง |
|
IL-TOP-S-001-BUS |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ + BUS |
ทำงานทางเดียว + BUS |
|
|
IL-TOP-S-002-BUS |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ + BUS |
ทำงานสองทาง + BUS |
ตัวควบคุมแบบสี่เหลี่ยม IL-TOP-S (การป้องกันการระเบิด: EXD Ⅱ BT4)
|
รุ่น |
คุณสมบัติ |
การตอบสนองตำแหน่ง |
คำอธิบาย |
|
IL-TOP-S-001-M-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
ทำงานทางเดียว - ระดับการระเบิด |
|
IL-TOP-S-002-M-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
4-20mA/0-5/10V |
ทำงานสองทาง - ระดับการระเบิด |
|
IL-TOP-S-001-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
NO |
ทำงานทางเดียว - ระดับการระเบิด |
|
IL-TOP-S-002-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ |
NO |
ทำงานสองทาง - ระดับการระเบิด |
|
IL-TOP-S-001-BUS-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ + BUS |
ทำงานทางเดียว, BUS - การป้องกันการระเบิด |
|
|
IL-TOP-S-002-BUS-EX |
ตัวระบุตำแหน่ง + การควบคุมกระบวนการ + BUS |
ทำงานสองทาง, BUS - การป้องกันการระเบิด |

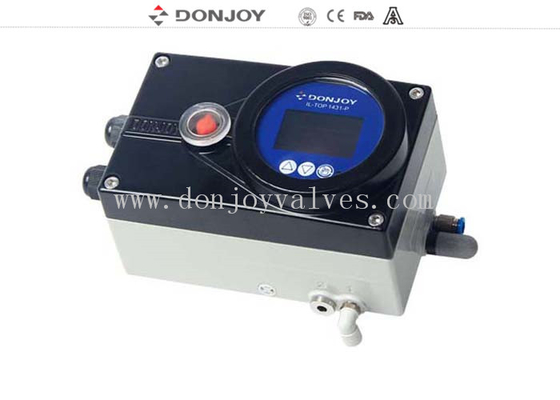

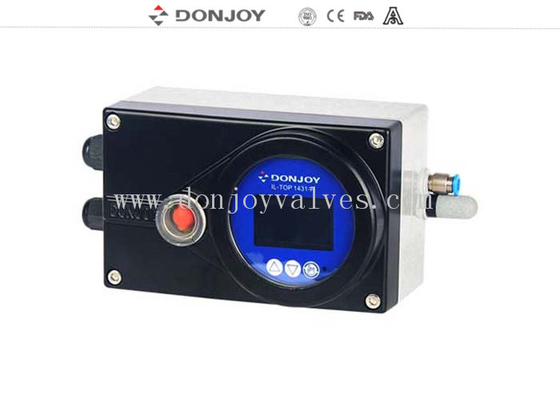

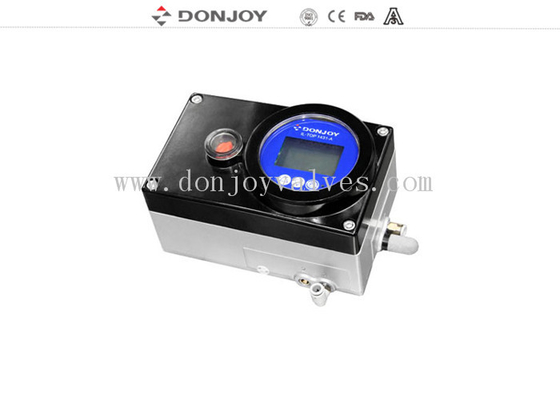

การแสดงผลิตภัณฑ์
