กล่องปูนอากาศที่ทํางานสองครั้ง กล่องมุม

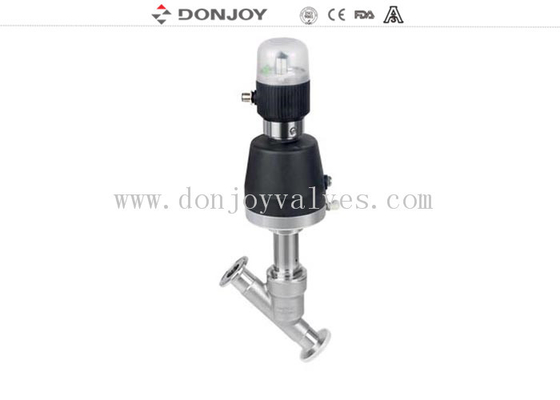

วาล์วที่นั่งมุม 2/2 ทางแบบใช้ลมเปิด/ปิด พร้อม Ftop หนึ่งตัว

รายละเอียด:

วาล์วที่นั่งมุม

การเชื่อมต่อ:  ปลาย Tri clamp

มาตรฐาน: DIN, 3A, SMS, ISO, IDF, RJT..

ข้อมูลจำเพาะ:

ตัวเลือกการทำงานสำหรับวาล์วที่นั่ง

1. แบบแมนนวล: วงล้อพลาสติก, วงล้อสแตนเลส, วงล้อปรับละเอียด

2. นิวเมติก: แอคชูเอเตอร์พลาสติกและสแตนเลส

3. หัวควบคุม: 1.1 ตัวกำหนดตำแหน่งวาล์ว ตัวควบคุมกระบวนการ(สามารถเลือก 4-20mA, 0-10V), การสื่อสารผ่านบัส Device NET

                         1.2 C-Top, Mini C-Top: การตอบสนองตำแหน่ง (สามารถดูได้ว่าเปิด (สีเขียว) และปิด (สีแดง), วาล์วโซลินอยด์ในตัว, กดด้วยระบบ PLC เพื่อควบคุมโดยอัตโนมัติ, DC24V

                         1.3 เซ็นเซอร์ตำแหน่ง (PNP, NPN)

                         1.4 พร้อมตัวควบคุมตำแหน่งวาล์ว : การออกแบบนี้มีฟังก์ชันปรับตำแหน่งวาล์ว และเมื่อเทียบกับตัวกำหนดตำแหน่งวาล์ว ตัวควบคุมนี้มีข้อได้เปรียบด้านต้นทุน แต่ไม่สามารถควบคุมการไหลแบบเรียลไทม์ได้ ทำได้เพียงผ่านตำแหน่งวาล์วแบบแมนนวลเพื่อควบคุมการไหล

การใช้งาน:

เครื่องจักรบรรจุเบียร์และเครื่องดื่ม

การพิมพ์สิ่งทอและการย้อมสี
อุตสาหกรรมก๊าซ
เภสัชกรรมและอุปกรณ์ทางการแพทย์
อุตสาหกรรมเคมี
การฆ่าเชื้อ
อุปกรณ์ทำฟอง
การกำจัดน้ำ/น้ำเสีย

หลักการทำงาน

1. วาล์วที่นั่งทำงานโดยอัตโนมัติโดยแอคชูเอเตอร์นิวเมติกแบบทำงานทางเดียวหรือแบบทำงานสองทาง โดยการจ่ายอากาศอัด เพลาจะถูกเลื่อนเพื่อวางวาล์วในตำแหน่ง “เปิด” หรือ “ปิด”

2. การหมุน 180 องศาของกระบอกสูบนิวเมติกเพื่อให้เกิดการสลับระหว่างปกติเปิดและปกติปิด

ข้อดี

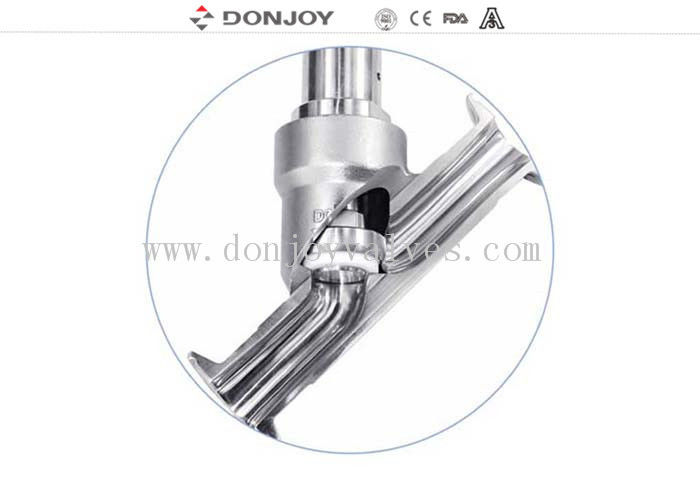

1. ไม่มีมุมอับ ไม่มีสิ่งตกค้าง เพื่อตอบสนองความต้องการด้านสุขภาพทุกชนิด

2. ข้อดี: สปูลไม่มีสลักเกลียว โดยไม่ต้องพิจารณาความเสี่ยงในการทำให้อุปกรณ์อื่นเสียหายเนื่องจากสลักเกลียวหลุด

3. วาล์วไม่มีมุมอับ ไม่จำเป็นต้องพิจารณาถึงมุมที่เกิดจากโครงสร้างที่ซับซ้อน

4. อุณหภูมิ: อุณหภูมิสูงสุดถึง 200 (ขึ้นอยู่กับชนิดของซีล)

5. ซีล: การออกแบบซีลเพลายืดหยุ่น การออกแบบสปูลแบบฝัง

ภาพวาด

เส้นโค้งควบคุม
