รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | ปั๊มกลีบหมุนขนาดเล็ก | ขนาด: | มินิ สตูล-R/L |
|---|---|---|---|
| การปฏิบัติงาน: | มอเตอร์ | เครื่องกล: | ซิก/ซิก/อีพีดีเอ็ม |
| การเชื่อมต่อ: | ถูกหนีบ | สื่อ: | ที่รักและ cometic ฯลฯ |
| ลักษณะ: | ควบคุมของเหลว | มอเตอร์: | ABB หรือเย็บ |
| เน้น: | ปั๊มล็อบหมุน 3000L / H,174PSI ปั๊มหมุนล็อบ,174PSI ปั๊มล็อบสุขภาพ |
||

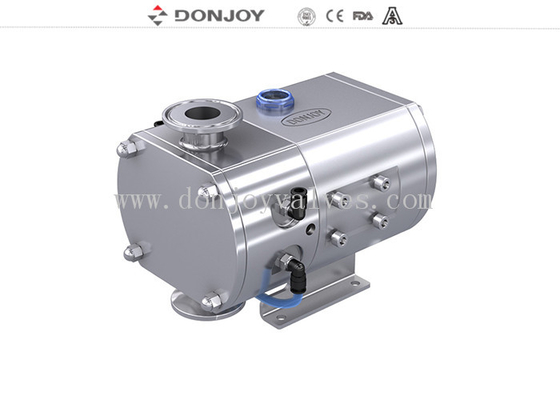

ปั๊มโรตารี่แบบมินิสำหรับ Charcuterie / ช็อกโกแลต ซึ่งใช้ในการถ่ายโอนผลิตภัณฑ์ที่มีความหนืดสูง
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
ปั๊มโรตารี่แบบบวกการกระจัดในแนวนอน |
|
วัสดุซีล: |
EPDM (มาตรฐาน, ได้รับการอนุมัติจาก FDA) |
|
การไหลสูงสุด: |
3000L/H |
|
แรงดันสูงสุด: |
12bar/ 174PSI |
|
อุณหภูมิการทำงานสูงสุด: |
150 C / 302 F |
|
รอบสูงสุด: |
1450 rmp |
|
ชนิดโรเตอร์: |
โรเตอร์ 3 แฉก, โรเตอร์ 6 แฉก |
|
ซีลเชิงกล: |
SIC/SiC/EPDM(มาตรฐาน) |
|
กำลังมอเตอร์: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
|
ตัวเลือกการซีล: |
ซีลเชิงกลเดี่ยวแบบสุขาภิบาล/ ซีลเชิงกลคู่พร้อมระบบระบายความร้อน |
|
มอเตอร์: |
ABB, SEW, 50hz / 60hz |
|
การเคลือบผิว: |
ขัดเงาด้านในและพ่นทรายด้านนอก |
|
การเชื่อมต่อที่มี: |
แคลมป์, เกลียวเชื่อมชน, หน้าแปลน |
|
มาตรฐานที่มี: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
การทำงาน: |
ไฟฟ้า |
|
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, เภสัชกรรม, เครื่องสำอาง ฯลฯ |
| โครงสร้าง | ประกอบบนแผ่นฐานสแตนเลส |
| ตัวเลือก | แรงดันไฟฟ้า (v) 220-240,360-400,420-460,630-690 |
คำอธิบาย
ตัวเลือก
1. ซีลเชิงกล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว, ซีลเชิงกลคู่
3. โรเตอร์: โรเตอร์ 2 แฉก,โรเตอร์ 3 แฉก, โรเตอร์ 6 แฉก
4. ปะเก็น: FPM (Viton), NBR, EPDM
5. แจ็คเก็ตความร้อนปลายหน้า
คุณสมบัติ
A . การส่งกำลังแบบปรับได้ต่อเนื่องด้วยตนเอง
B. ตัวแปลงความถี่ปรับกระปุกเกียร์มอเตอร์
C. การส่งกำลังออกด้วยความเร็วคงที่
การออกแบบและคุณสมบัติ
1. TUL แนวนอน, TUR แนวตั้ง
2. โครงสร้าง Bare-Shaft
3. การออกแบบสุขาภิบาลของการติดตั้งโรเตอร์
4. ซีลเชิงกลแบบสุขาภิบาล ทำความสะอาดและบำรุงรักษาง่าย
การใช้งาน
ปั๊มนี้เหมาะสำหรับการถ่ายโอนสื่อที่มีความหนืดสูงและต่ำในอุตสาหกรรมแปรรูปอาหาร เครื่องสำอาง และเภสัชกรรม
หลักการ
1. เมื่อใบพัดหมุน พื้นที่ด้านดูดจะเพิ่มขึ้นเมื่อใบพัดหนึ่งอยู่ห่างจากอีกใบหนึ่ง จึงสร้างสุญญากาศบางส่วนซึ่งดึงของเหลวเข้าไปในห้องปั๊ม
2. เมื่อถูกหมุนด้วยเพลา ใบพัดแต่ละใบจะเต็มทีละใบและของเหลวจะถูกแทนที่ไปยังด้านส่ง ช่องว่างเล็กๆ ระหว่างใบพัดและระหว่างใบพัดกับผนังของตัวปั๊มช่วยให้มั่นใจได้ว่าช่องว่างจะเต็ม
3. ตัวเรือนปั๊มเต็มไปด้วยของเหลวและของเหลวจะไหลออกจากฟันของใบพัดและถูกบังคับให้ชนกับผนังของช่องว่าง ซึ่งมีส่วนช่วยในการทำงานของปั๊ม
ทิศทางการไหลของปั๊มมินิโลบ
ตารางการเลือก
ภาพวาด
การบำรุงรักษาและซ่อมแซม
การบำรุงรักษาปั๊มโลบ โดยไม่ต้องใช้เวิร์คช็อปเนื่องจากการออกแบบที่กะทัดรัด สามารถทำได้อย่างง่ายดายและในเวลาอันสั้นในภาคสนาม
จำเป็นต้องแยกการเชื่อมต่อไฟฟ้าบนมอเตอร์ปั๊มก่อนการบำรุงรักษาปั๊ม หลังจากกระบวนการนี้เสร็จสิ้น การบำรุงรักษาและซ่อมแซมปั๊มสามารถทำได้

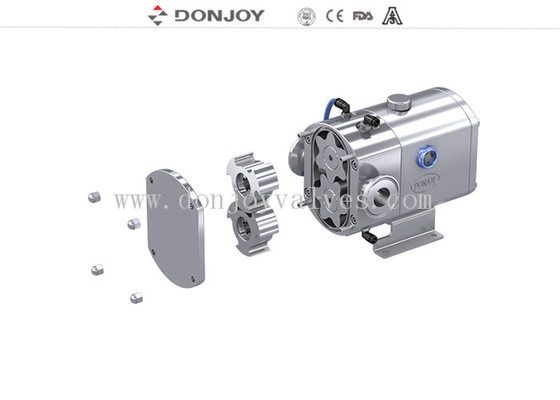

• การบำรุงรักษาและการเปลี่ยนใบพัด การเชื่อมต่อระหว่างปั๊มและเครื่องยนต์ และปั๊มที่มีการเชื่อมต่อสายสามารถทำได้ด้วยสลักเกลียวโดยไม่ต้องถอดฝาครอบด้านหน้าออก
• ในส่วนนี้ ใบพัดที่ถอดออกได้ง่าย สามารถทำความสะอาดและบำรุงรักษาได้
• ตัวเครื่องด้านหน้าเพื่อเปลี่ยนซีลต้องถอดออก ตัวเครื่องยังสามารถดำเนินการได้ในวิธีง่ายๆ
• ส่วนเกลียวของอ่างเก็บน้ำมันจะระบายน้ำมันเป็นระยะๆ จะถูกแทนที่ด้วยช่องเปิดปลั๊ก ด้วยวิธีนี้ ชีวิตเกลียวจะถูกตรวจสอบเพื่อเพิ่มขึ้น
• การทำความสะอาดที่จำเป็นจะทำหลังจากถอดชิ้นส่วนทั้งหมดออก
กลับเข้าไปในตัวเครื่องและเปิดใช้งานปั๊มที่ประกอบแล้ว ทิศทางการหมุนของมอเตอร์เมื่อทำการทดสอบปั๊มตามการเชื่อมต่อไฟฟ้าต้องทำ
