รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลส 316L | ขนาด: | มินิ สตูล-R/L |
|---|---|---|---|
| การดำเนินการ: | มอเตอร์ | เครื่องกล: | ซิก/ซิก/อีพีดีเอ็ม |
| การเชื่อมต่อ: | หนีบ | สื่อ: | ที่รักและ cometic ฯลฯ |
| คุณสมบัติ: | ควบคุมของเหลว | มอเตอร์: | ABB หรือเย็บ |
| เน้น: | ปั๊มหลอดหมุนความบริสุทธิ์สูง ปั๊มหลอดหมุนขนาดเล็กสําหรับโยเกิร์ต ปั๊มถ่ายทอดหลอดชีส,mini lobe pump for yogurt,cheese transfer lobe pump |
||

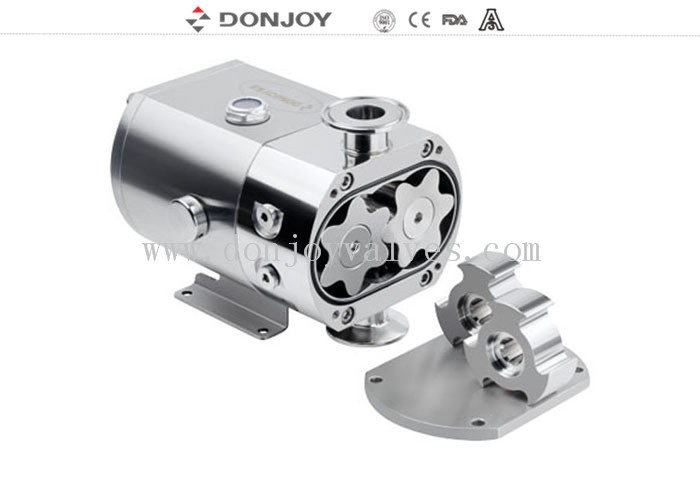

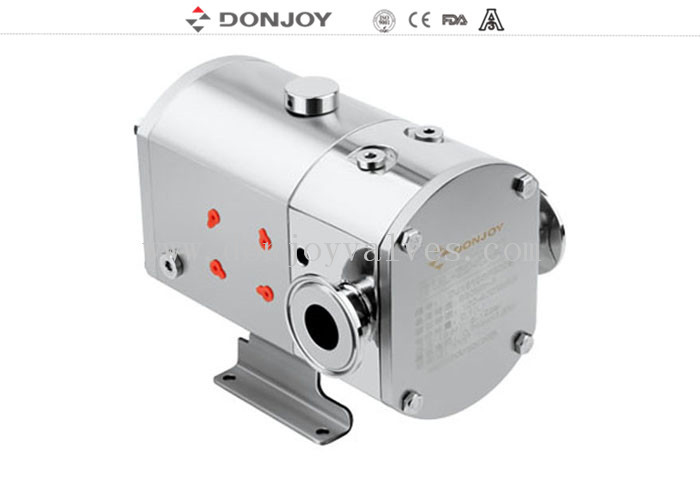

ปั๊มความบริสุทธิ์ความหนืดสูง, ปั๊มกลีบโรตารีขนาดเล็กสำหรับการถ่ายโอนชีสและเวย์โยเกิร์ต
ข้อมูลจำเพาะ
|
ชื่อสินค้า: |
ปั๊มกลีบโรตารีดิสเพลสเมนต์บวกแนวนอน |
|
วัสดุ: |
SS316L/1.4301/1.4404 ทั้งหมด |
|
วัสดุซีล: |
EPDM (มาตรฐาน การอนุมัติจาก FDA) |
|
สูงสุด ไหล: |
3000L/ชม |
|
แรงดันสูงสุด: |
12บาร์/174PSI |
|
สูงสุด อุณหภูมิในการทำงาน: |
150 C / 302 F |
|
สูงสุด รอบ: |
1450 รอบต่อนาที |
|
ประเภทโรเตอร์: |
3 ออกจากโรเตอร์, 6 ออกจากโรเตอร์ |
|
ซีลเครื่องกล: |
SIC/SiC/EPDM (มาตรฐาน) |
|
กำลังมอเตอร์: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
|
ตัวเลือกการปิดผนึก: |
สุขาภิบาลตรากลเดียว/ แมคคานิคอลซีลสองชั้นพร้อมระบบระบายความร้อน |
|
มอเตอร์: |
ABB เย็บ 50hz / 60hz |
|
การรักษาพื้นผิว: |
ขัดเงาด้านในและพ่นทรายด้านนอก |
|
การเชื่อมต่อที่ใช้ได้: |
แคลมป์, เชื่อมชนเกลียว, หน้าแปลน |
|
มาตรฐานที่มีอยู่: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
ดำเนินการ: |
แบบไฟฟ้า |
|
ขอบเขตการสมัคร: |
ผลิตภัณฑ์นม อาหาร เครื่องดื่ม ยา เครื่องสำอาง ฯลฯ |

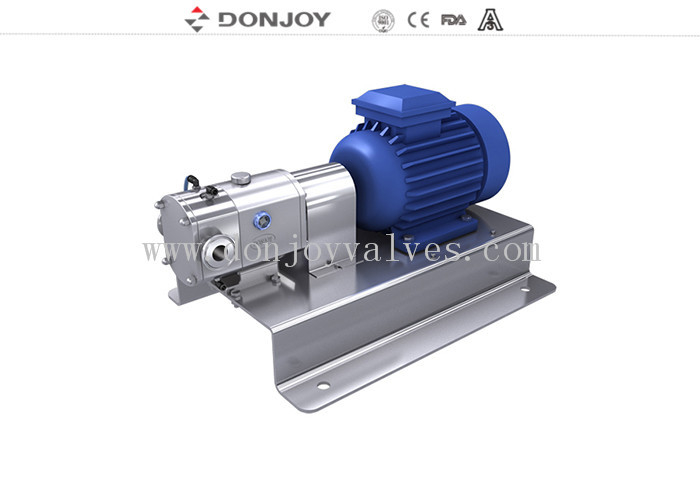

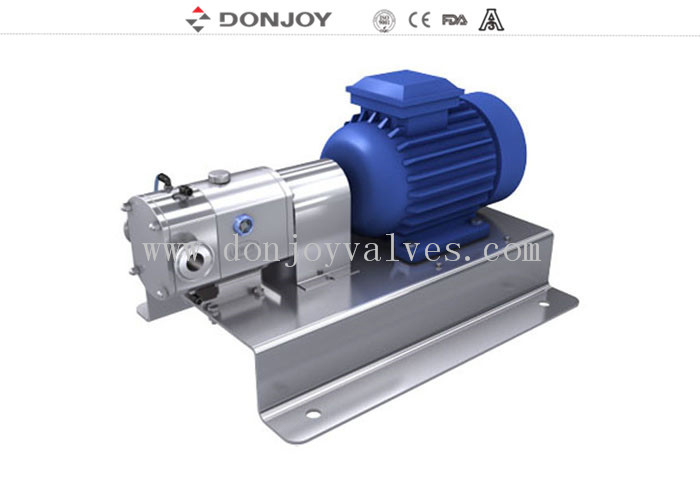

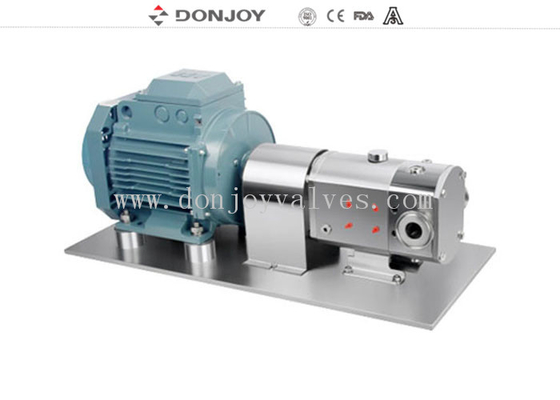

| โครงสร้าง | ประกอบบนแผ่นฐานสแตนเลส |
| ไม่จำเป็น | แรงดันไฟฟ้า (โวลต์) 220-240,360-400,420-460,630-690 |
คำอธิบาย
ตัวเลือก
1. ซีลเครื่องกล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว, ซีลกลคู่
3. โรเตอร์: โรเตอร์ 2 ใบ,3 ออกจากโรเตอร์, 6 ออกจากโรเตอร์
4. ปะเก็น: FPM (Viton), NBR, EPDM
5. แจ็คเก็ตกันความร้อนที่ปลายหน้า
6. เสื้อแจ็คเก็ตกันความร้อนครบชุด
7. ซีรี่ส์ TUR แนวตั้งหรือซีรีย์ TUL แนวนอน
ข้อได้เปรียบ:
ติดตั้งและถอดชิ้นส่วนได้ง่าย
เพลาและโรเตอร์ใช้การออกแบบการเชื่อมต่อแบบเส้นโค้ง ติดตั้งง่ายและถอดชิ้นส่วน
สามารถพลิกกลับได้สองทิศทาง เพียงเปลี่ยนทิศทางการหมุนของมอเตอร์
สามารถใช้กับสื่อที่มีความหนืดสูงและต่ำทุกชนิดโดยไม่ต้องเปลี่ยนการกำหนดค่า
ทางออก/ทางเข้าอาจเป็นแนวนอนหรือแนวตั้งก็ได้ โดยการเปลี่ยนฐานเท่านั้น
สามารถเปลี่ยนโรเตอร์ 3 ใบและโรเตอร์ 6 ใบได้โดยไม่ต้องเปลี่ยนการกำหนดค่า
การใช้งาน
ปั๊มนี้เหมาะสำหรับการถ่ายโอนตัวกลางที่มีความหนืดและมีความหนืดต่ำในอุตสาหกรรมแปรรูปอาหาร เครื่องสำอาง และยา
หลักการ
1. ในขณะที่กลีบหมุน พื้นที่ด้านซูซิตันจะเพิ่มขึ้นเมื่อกลีบหนึ่งอยู่ห่างจากอีกกลีบหนึ่ง ทำให้เกิดสุญญากาศบางส่วนซึ่งดึงของเหลวเข้าไปในห้องปั๊ม
2. ขณะที่เพลาหมุน แต่ละกลีบจะถูกเติมอย่างต่อเนื่อง และของเหลวจะถูกแทนที่ด้วยด้านการจัดส่ง ช่องว่างเล็กๆ ระหว่างเสื้อคลุมและระหว่างกลีบกับผนังของตัวปั๊มทำให้แน่ใจได้ว่าช่องว่างนั้นถูกเติมเต็มอย่างถูกต้อง
3. ตัวเรือนปั๊มถูกเติมจนเต็ม และของเหลวจะไหลผ่านฟันของกลีบและถูกดันไปติดกับผนังของช่องว่าง ซึ่งมีส่วนทำให้ปั๊มแอคซิตอน
ทิศทางการไหลของปั๊มมินิกลีบ
ตารางการคัดเลือก
การวาดภาพ
การบำรุงรักษาและการซ่อมแซม
การบำรุงรักษาปั๊มกลีบโดยไม่ต้องเข้าศูนย์บริการเนื่องจากมีการออกแบบที่กะทัดรัด ทำให้สามารถดำเนินการได้อย่างง่ายดายและใช้เวลาภาคสนามสั้นมาก
จำเป็นต้องแยกการเชื่อมต่อไฟฟ้าบนมอเตอร์ปั๊มก่อนการบำรุงรักษาปั๊ม หลังจากเสร็จสิ้นกระบวนการนี้แล้ว ก็สามารถดำเนินการบำรุงรักษาและซ่อมแซมปั๊มได้

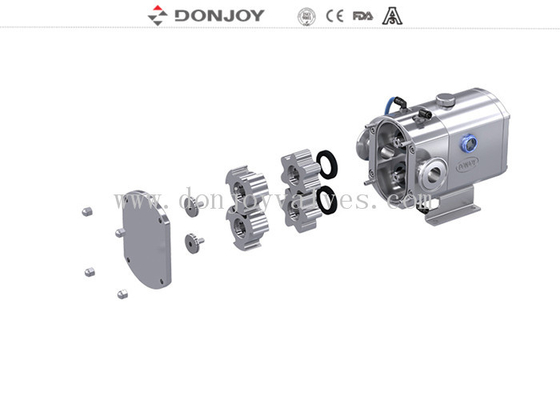

• การบำรุงรักษาและการเปลี่ยนกลีบ การมีเพศสัมพันธ์ระหว่างปั๊มและเครื่องยนต์และปั๊มที่มีการเชื่อมต่อแบบไลน์สามารถทำได้โดยใช้สลักเกลียวโดยไม่ต้องถอดฝาครอบด้านหน้าออก
• ในส่วนนี้ สามารถถอดกลีบที่ถอดออก ทำความสะอาด และบำรุงรักษาได้ง่าย
• ต้องถอดตัวถังด้านหน้าเพื่อเปลี่ยนซีลออก การดำเนินการสนุกสนานของร่างกายสามารถทำได้ด้วยวิธีง่ายๆ
• ส่วนที่เป็นเกลียวของท่อระบายน้ำมันในถังเก็บน้ำมันเป็นระยะจะถูกแทนที่ด้วยปลั๊กเปิด ด้วยวิธีนี้ อายุการใช้งานของเธรดจะถูกตรวจสอบเพื่อเพิ่ม
• การทำความสะอาดที่จำเป็นเสร็จสิ้นหลังจากถอดชิ้นส่วนทั้งหมดออกแล้ว
กลับเข้าสู่ร่างกายอีกครั้งและปั๊มที่ประกอบเข้าด้วยกันก็เปิดใช้งาน ทิศทางการหมุนของมอเตอร์เมื่อทดสอบการทำงานของปั๊มตามการเชื่อมต่อทางไฟฟ้าจะต้องเป็นบ้า
