รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลส 316L | ขนาด: | มินิ สตูล-R/L |
|---|---|---|---|
| การปฏิบัติงาน: | มอเตอร์ | เครื่องกล: | ซิก/ซิก/อีพีดีเอ็ม |
| การเชื่อมต่อ: | ถูกหนีบ | สื่อ: | ที่รักและ cometic ฯลฯ |
| ลักษณะ: | ควบคุมของเหลว | มอเตอร์: | ABB หรือเย็บ |
| เน้น: | ปั๊มปั่นเอง,ปั๊มแรงดันสูง |
||

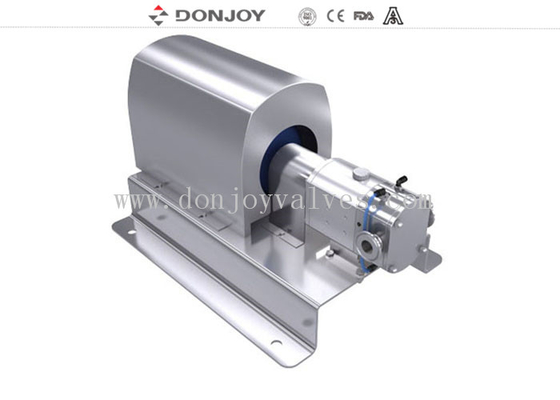

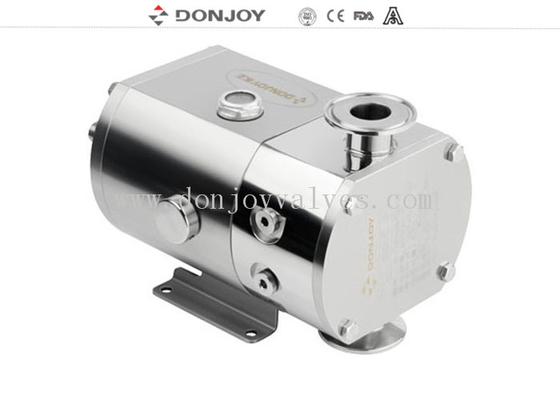

ปั๊มโรตารีแบบมินิ DONJOY สำหรับการถ่ายโอนชีสและโยเกิร์ตเวย์
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
ปั๊มโรตารีแบบบวก |
|
วัสดุ: |
SS316L/1.4301/1.4404 ทั้งหมด |
|
วัสดุซีล: |
EPDM (มาตรฐาน, ได้รับการอนุมัติจาก FDA) |
|
การไหลสูงสุด: |
3000L/H |
|
แรงดันสูงสุด: |
12bar/ 174PSI |
|
อุณหภูมิการทำงานสูงสุด: |
150 C / 302 F |
|
รอบสูงสุด: |
1450 rmp |
|
ชนิดโรเตอร์: |
โรเตอร์ 3 แฉก, โรเตอร์ 6 แฉก |
|
ซีลเชิงกล: |
SIC/SiC/EPDM (มาตรฐาน) |
|
กำลังมอเตอร์: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
|
ตัวเลือกการซีล: |
ซีลเชิงกลเดี่ยวแบบสุขาภิบาล/ ซีลเชิงกลคู่พร้อมระบบระบายความร้อน |
|
มอเตอร์: |
ABB, SEW, 50hz / 60hz |
|
การเคลือบผิว: |
ขัดเงาด้านในและพ่นทรายด้านนอก |
|
การเชื่อมต่อที่มี: |
แคลมป์, เกลียวเชื่อมชน, หน้าแปลน |
|
มาตรฐานที่มี: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
การทำงาน: |
ไฟฟ้า |
|
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, เภสัชกรรม, เครื่องสำอาง ฯลฯ |
| โครงสร้าง | ประกอบบนแผ่นฐานสแตนเลส |
| ตัวเลือก | แรงดันไฟฟ้า (v) 220-240,360-400,420-460,630-690 |
คำอธิบาย
ตัวเลือก
1. ซีลเชิงกล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว, ซีลเชิงกลคู่

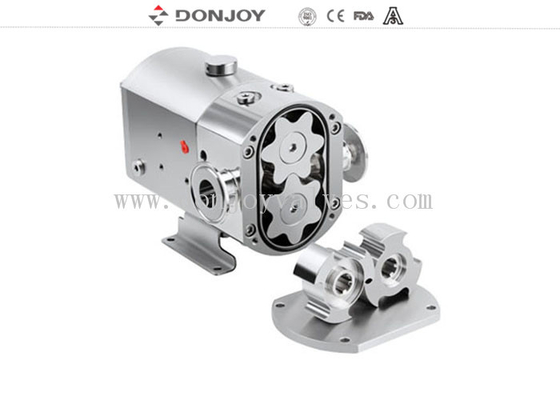

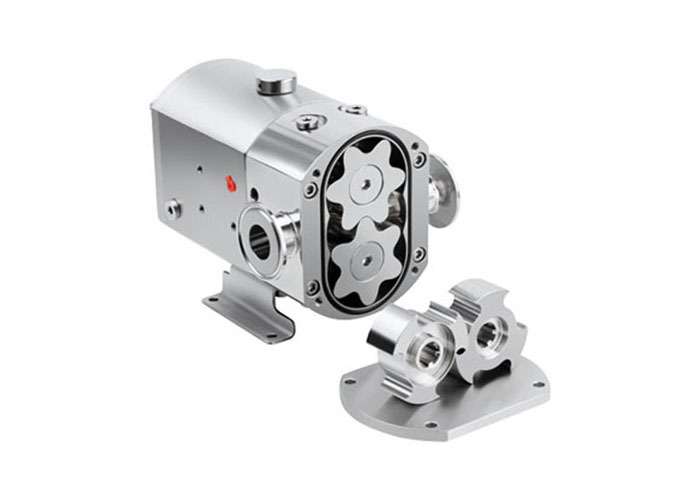

3. โรเตอร์: โรเตอร์ 2 แฉก,โรเตอร์ 3 แฉก, โรเตอร์ 6 แฉก
4. ปะเก็น: FPM (Viton), NBR, EPDM
5. แจ็คเก็ตความร้อนปลายหน้า
6. แจ็คเก็ตความร้อนสมบูรณ์
7. รุ่น TUR แนวตั้งหรือรุ่น TUL แนวนอน
ข้อดี:
ติดตั้งและถอดประกอบง่าย
เพลาและโรเตอร์ใช้การออกแบบการเชื่อมต่อแบบสไปไลน์ ติดตั้งและถอดประกอบง่าย
ย้อนกลับได้สองทิศทาง สามารถทำได้เพียงแค่เปลี่ยนทิศทางการหมุนของมอเตอร์
สามารถใช้ได้กับสื่อที่มีความหนืดสูงและต่ำทุกชนิด โดยไม่ต้องเปลี่ยนการกำหนดค่า
ทางออก/ทางเข้าสามารถเป็นแนวนอนหรือแนวตั้งได้ ทำได้โดยการเปลี่ยนฐานเท่านั้น
โรเตอร์ 3 แฉกและโรเตอร์ 6 แฉกสามารถเปลี่ยนได้โดยไม่ต้องเปลี่ยนการกำหนดค่า
การใช้งาน
ปั๊มนี้เหมาะสำหรับการถ่ายโอนสื่อที่มีความหนืดสูงและต่ำในอุตสาหกรรมแปรรูปอาหาร เครื่องสำอาง และเภสัชกรรม
หลักการ
1. เมื่อกลีบหมุน พื้นที่ด้านดูดจะเพิ่มขึ้นเมื่อกลีบหนึ่งอยู่ห่างจากอีกกลีบหนึ่ง ทำให้เกิดสุญญากาศบางส่วนซึ่งดึงของเหลวเข้าไปในห้องปั๊ม
2. เมื่อถูกหมุนด้วยเพลา กลีบแต่ละกลีบจะเต็มทีละกลีบ และของเหลวจะถูกแทนที่ไปยังด้านส่ง ช่องว่างเล็กๆ ระหว่างกลีบและระหว่างกลีบกับผนังของตัวปั๊มช่วยให้มั่นใจได้ว่าช่องว่างจะเต็มตามสมควร
3. ตัวเรือนปั๊มเต็มไปด้วยของเหลวและของเหลวจะหลุดออกไปผ่านฟันของกลีบและถูกบังคับให้ชนกับผนังของช่องว่าง ซึ่งมีส่วนช่วยในการทำงานของปั๊ม
ทิศทางการไหลของปั๊มโรตารีขนาดเล็ก
ตารางการเลือก
ภาพวาด
การบำรุงรักษาและซ่อมแซม
การบำรุงรักษาปั๊มโรตารี โดยไม่ต้องใช้เวิร์กช็อปเนื่องจากการออกแบบที่กะทัดรัด สามารถทำได้อย่างง่ายดายและในเวลาอันสั้นในสนาม
จำเป็นต้องแยกการเชื่อมต่อไฟฟ้าบนมอเตอร์ปั๊มก่อนการบำรุงรักษาปั๊ม หลังจากกระบวนการนี้เสร็จสิ้น การบำรุงรักษาและซ่อมแซมปั๊มสามารถทำได้
• การบำรุงรักษาและการเปลี่ยนกลีบ การเชื่อมต่อระหว่างปั๊มและเครื่องยนต์ และปั๊มที่มีการเชื่อมต่อสายสามารถทำได้ด้วยสลักเกลียวโดยไม่ต้องถอดฝาครอบด้านหน้าออก
• ในส่วนนี้ กลีบที่ถอดออกได้ง่าย สามารถทำความสะอาดและบำรุงรักษาได้
• ตัวเครื่องด้านหน้าเพื่อเปลี่ยนซีลต้องถอดออก การทำงานของตัวเครื่องยังสามารถทำได้ด้วยวิธีง่ายๆ
• ส่วนที่มีเกลียวของอ่างเก็บน้ำมันจะระบายน้ำมันเป็นระยะๆ จะถูกแทนที่ด้วยช่องเปิดปลั๊ก ด้วยวิธีนี้ ชีวิตที่มีเกลียวจะถูกตรวจสอบเพื่อเพิ่มขึ้น
• การทำความสะอาดที่จำเป็นจะทำหลังจากถอดชิ้นส่วนทั้งหมดออก
กลับเข้าไปในตัวเครื่องและเปิดใช้งานปั๊มที่ประกอบแล้ว ทิศทางการหมุนของมอเตอร์เมื่อทำการทดสอบปั๊มตามการเชื่อมต่อไฟฟ้าต้องทำ
