สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | DONJOY |
ได้รับการรับรอง: | CE,3A,FDA |
หมายเลขรุ่น: | RX |
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
---|---|
ราคา: | Negotiation |
รายละเอียดการบรรจุ: | กล่องกระดาษ |
เงื่อนไขการชำระเงิน: | T / T, LC, บัตรเครดิต |
วัสดุ: | สแตนเลส 316L | แบบอย่าง: | RX |
---|---|---|---|
เครื่องกล: | ฟลัชแมคคานิคอลซีล / Doulbe Seal | ทางเข้า: | เกลียว 2.5" |
เอาท์เล็ท: | เกลียว 1.5" | ประเภทซีล: | ไม่จำเป็น |
แสงสูง: | ปั๊มพ่นรองพื้น,ปั้มโรตารี่กลม |

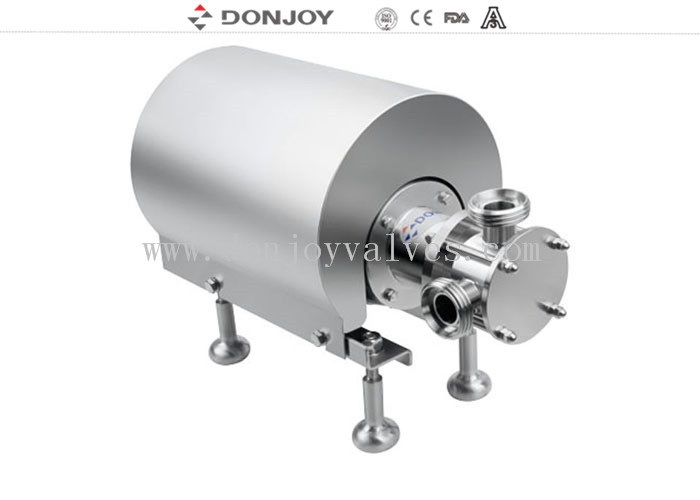

316L ปั๊มหอยโข่งแบบยืดหยุ่นสูงที่มีความบริสุทธิ์สูง - RX - series
คำอธิบาย

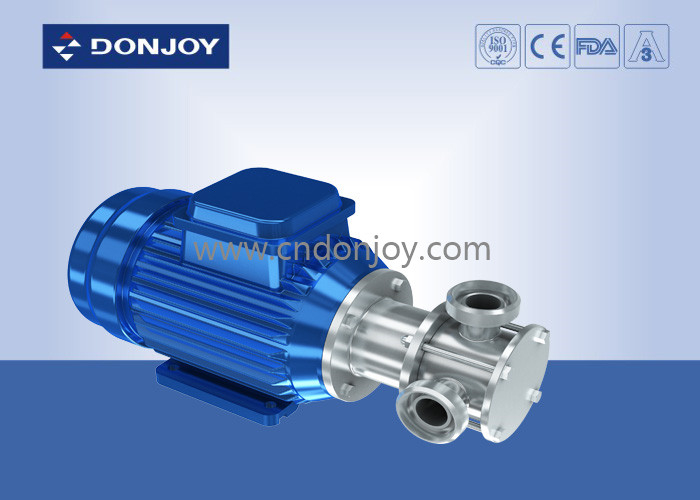

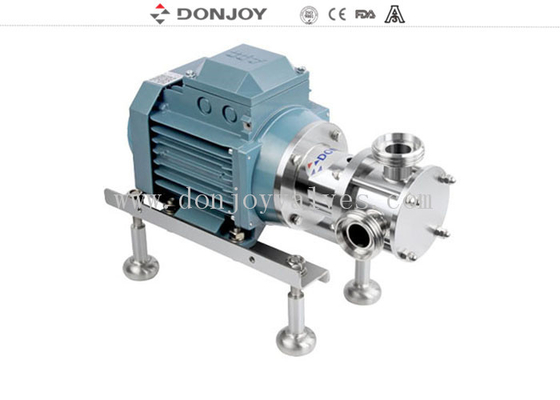

ปั๊มใบพัดแบบยืดหยุ่น RX
สามารถหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาได้
สามารถสกัดและถ่ายเทของเหลวได้เมื่อระดับของเหลวต่ำกว่าทางเข้าปั๊มmax.5M
ปั๊มถูกออกแบบมาเพื่อขนส่งและถ่ายเทความหนืดต่ำและตัวกลางที่มีความหนืดสูงและวัสดุที่มีอนุภาคหรือก๊าซ
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์: |
316L ปั๊มหอยโข่งแบบยืดหยุ่นสูงที่มีความบริสุทธิ์สูง - RX - series |
วัสดุตัวปั๊ม: |
SS304/SS316L/1.4301/1.4404 |
วัสดุซีล: |
EPDM (มาตรฐาน, การอนุมัติจาก FDA) FPM (Viton) และ NBR |
แม็กซ์ไหล: |
20m3/h |
แม็กซ์ศีรษะ: |
80H(ม.) |
แม็กซ์ความกดดันจากการทำงาน: |
4 บาร์ |
แม็กซ์การทำงาน อุณหภูมิ: |
80 °C |
ตราประทับเครื่องกล: |
SIC/SiC/EPDM(มาตรฐาน), C/SIC, TC/TC |
ประเภทปิดผนึก: |
Flushed ตรากลคู่ / ตรากลเดียว (มาตรฐาน) |
กำลังมอเตอร์: |
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, |
แรงดันไฟฟ้า: |
110V, 220V, 380V |
เครื่องยนต์: |
ABB/ในประเทศ/SIEMENS |
ความถี่มอเตอร์: |
50HZ, 60HZ |
การรักษาพื้นผิว: |
Ra≤0.6μm, EP=Ra0.4μm |
แบบอย่าง: |
RX |
การเชื่อมต่อที่มีจำหน่าย: |
Tri-Clamp, เกลียว, หน้าแปลน |
มาตรฐานที่มีจำหน่าย: |
DIN, SMS, 3A, RJT, ISO/IDF |
ดำเนินการ: |
ไฟฟ้า |
ตัวเลือกการปลดปล่อยต่ำ: |
ปล่อยต่ำ/ไดอะแฟรมวาล์ว/บอลวาล์ว/วาล์วผีเสื้อ |
ใบรับรอง: |
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00 |
ขอบเขตการสมัคร: |
ผลิตภัณฑ์นม อาหาร เครื่องดื่ม ร้านขายยา เครื่องสำอาง ฯลฯ |
วัสดุใบพัด |
NBR, EPDM, VITON |
รายละเอียดบรรจุภัณฑ์: |
กรณีไม้อัดหรือcustomerizedหรือตามความต้องการของลูกค้า |
รายละเอียดการจัดส่ง: |
โดยปกติภายใน 20 วันหลังจากได้รับเงินดาวน์ T / T |

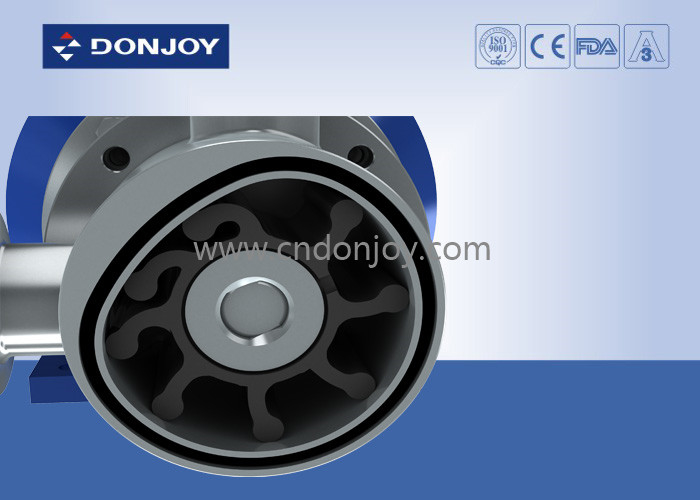

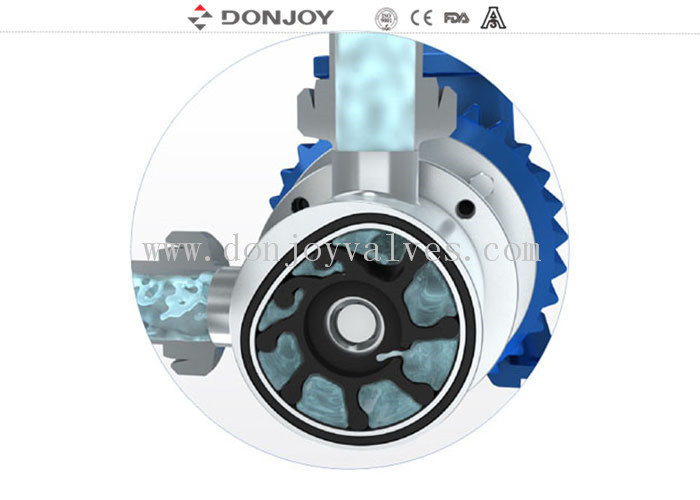

หลักการทำงาน
1. ที่ทางเข้าปั๊ม เนื่องจากโครงสร้างนอกรีตภายในของปั๊มสเตเตอร์ สูญญากาศบางส่วนระหว่างใบพัดของใบพัดแบบยืดหยุ่นจะเกิดขึ้นเมื่อปริมาตรเพิ่มขึ้นการดูดที่เกิดขึ้นตามมาจะดึงของเหลวเข้าสู่ห้องปั๊ม
2. ใบพัดหมุนถูกลำเลียงของเหลวจากทางเข้าไปยังทางออกในขั้นตอนนี้ ช่องว่างระหว่างใบมีดจะคงที่ช่องว่างระหว่างใบมีดช่วยให้อนุภาคของแข็งขนาดใหญ่สามารถผ่านปั๊มได้และไม่ทำให้ของเหลวเสียหาย
3. ใบพัดสัมผัสกับส่วนแบนของพื้นผิวด้านในประหลาดในปั๊มสเตเตอร์เมื่อใบพัดงอ ปริมาตรระหว่างใบพัดจะลดลงอย่างต่อเนื่องและสม่ำเสมอจากปั๊ม
การออกแบบขั้นสูง การก่อสร้างที่เรียบง่าย

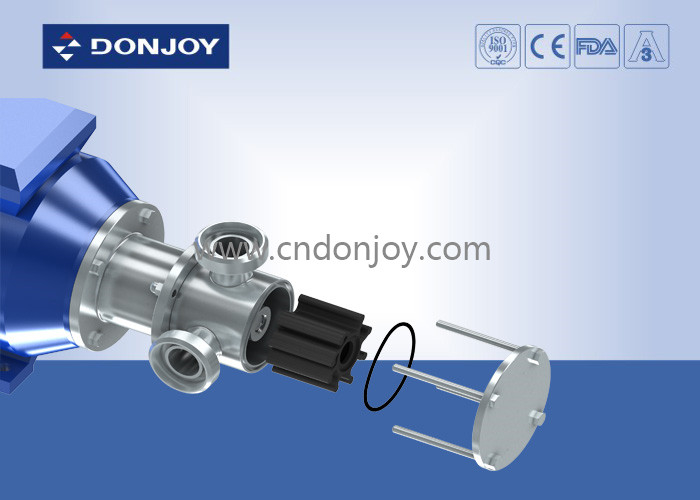

บำรุงรักษาง่าย และประหยัดฝาครอบปั๊มได้รับการแก้ไขโดยน็อตล็อคสี่ตัวเมื่อต้องบำรุงรักษาใบพัดและซีลเพลาของปั๊ม เพียงแค่คลายเกลียวน็อต .
คุณสมบัติทางเทคนิค:
การไหลสูงสุด: 8m3/h
แรงดันสูงสุด: 4bar
แรงดูดสูงสุด: 5 M
อุณหภูมิสูงสุด: 80 °C
การรักษาพื้นผิว: Ra≤0.6μm, EP=Ra0.4μm
วัสดุ:
• ตัวเครื่องและพัดลม: AISI 316L
• ปะเก็น : EPDM (เหมาะสำหรับใส่อาหาร)
• ซีลเพลาเครื่องกล
การประยุกต์ใช้ RX ของสุขาภิบาล
สุขอนามัยมีความสำคัญอย่างยิ่งในการแปรรูปอาหารและผลิตภัณฑ์จากนมRX ได้รับการออกแบบด้วยสเตนเลสขัดเงาและใบพัดเกรดอาหารหรือนมเพื่อให้ตรงตามข้อกำหนดด้านสุขอนามัยที่เข้มงวดRX สุขภัณฑ์สแตนเลส RX นั้นทำความสะอาดง่าย ซึ่งใช้ซีลเพลาแบบไม่ละลายซึ่งปริมาณไม่ทำให้เกิดการสะสมของของเหลว และวัสดุใบพัดที่ใช้ผ่านการทดสอบและรับรองแล้วและได้รับการรับรองว่าเป็นไปตามข้อกำหนดของอย.ผลิตภัณฑ์ทั่วไปที่เหมาะสำหรับการจัดส่งโดยปั๊ม ได้แก่ นม นมพร่องมันเนย ครีม นมเปรี้ยว โยเกิร์ต เวย์ ก้อน น้ำเชื่อม เครื่องปรุงรส เจลาติน น้ำผึ้ง แยม ครีม อาหารกระป๋อง เครื่องดื่ม ไวน์ เบียร์ น้ำผลไม้และเครื่องเทศ .
การประยุกต์ใช้ RX ของ Industry
ปั๊มใบพัดแบบยืดหยุ่น RX ยังสามารถนำไปใช้กับสถานการณ์โดยไม่ต้องมีข้อกำหนดด้านสุขอนามัย แต่ยังคงเป็นปั๊มสแตนเลสหลัก ปั๊มสแตนเลส RX เหมาะอย่างยิ่งสำหรับการลำเลียงของเหลวที่เป็นกรด ดินเหนียว สารเติมแต่งคอนกรีต ผงซักฟอก สีย้อม สารเคมีแปรรูปฟิล์ม , เครื่องสำอางที่ใช้หมึกบำบัดน้ำและน้ำเสียยังถูกปั๊มในปั๊มประเภทนี้บ่อยครั้งรวมถึงผลิตภัณฑ์ต่อไปนี้: สบู่, แชมพู, ผงซักฟอก, และมอยส์เจอร์ไรเซอร์
บำรุงรักษา

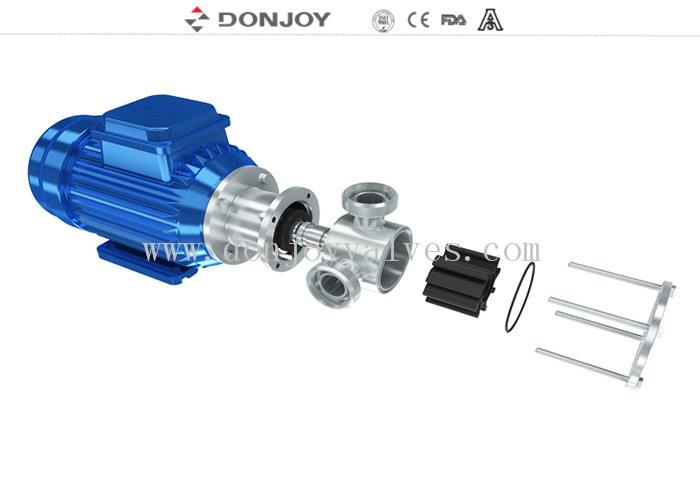

ฝาครอบปั๊มยึดด้วยน็อตสี่ตัวเพียงแค่ต้องถอดฝาครอบปั๊มออกเมื่อโรเตอร์และซีลเพลาได้รับการซ่อมแซมอย่างสมบูรณ์ ซึ่งทำให้ปั๊มใช้งานได้จริงมาก และเวลาหยุดทำงานจะลดลง
ตารางการเลือก
การวาดภาพ
วิธีเชื่อมต่อ
อัตราการไหลและหัว
