สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
NO
ติดต่อเรา

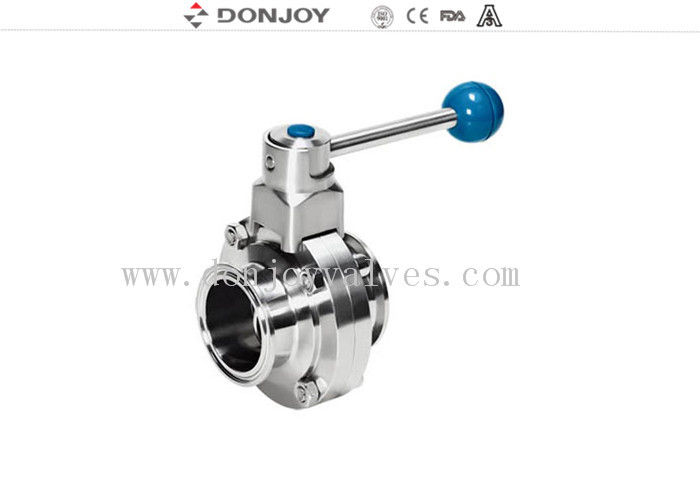

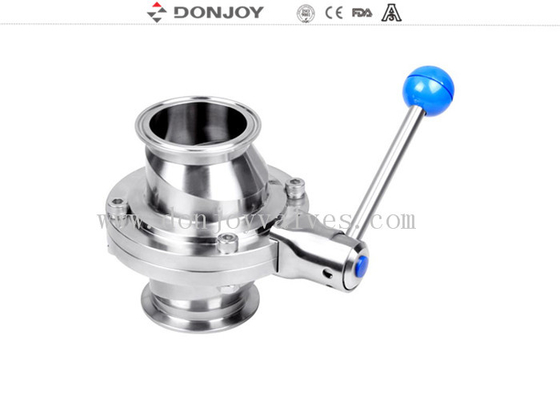

สเตนเลสสตีล แคลมป์เอนด์ บัตเตอร์ฟลายวาล์ว ตัวดึงที่มีความบริสุทธิ์สูง
ชื่อผลิตภัณฑ์
วาล์วผีเสื้อเชื่อมสุขาภิบาล,
สุขภัณฑ์สแตนเลสสามชิ้นหน้าแปลนวาล์วผีเสื้อ,
วาล์วผีเสื้อด้ายสแตนเลสสุขาภิบาล,
วาล์วผีเสื้อหนีบสแตนเลสสุขาภิบาล,
วาล์วผีเสื้อคู่มือสุขภัณฑ์สแตนเลส (3A, DIN, SMS, ISO, RJT, DS, BS)
ข้อกำหนดทางเทคนิค
แรงดันสูงสุด: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar ( DN200-DN300)
นาที.ความดัน:0.2Bar
อุณหภูมิในการทำงาน: -10C °ถึง +120 องศา (EPDM)
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
วาล์วผีเสื้อสแตนเลส ปลายหนีบ SS316L/304 วาล์วมือดึงที่มีความบริสุทธิ์สูง |
|
วัสดุตัววาล์ว: |
SS304/316L |
|
วัสดุซีล: |
EPDM (มาตรฐาน) FPM/SILICON/NBR, FDA177.2600 |
|
MaxWorking ความดัน: |
5Bar |
|
Max.อุณหภูมิในการทำงาน: |
120 องศา C |
|
ขนาดที่มีจำหน่าย: |
DN10-DN300, 1/2"-12" |
|
การเชื่อมต่อที่มีจำหน่าย: |
แคลมป์/เชื่อม/เกลียว/ข้อต่อพิเศษ |
|
มาตรฐานที่มีจำหน่าย: |
3A/DIN/SMS/RJT/ISO/IDF |
|
ดำเนินการ: |
แมนนวล, นิวเมติก, ไฟฟ้า |
|
จัดการแอปพลิเคชัน: |
ที่จับสองตำแหน่ง ที่จับสามตำแหน่ง ตัวดึงสี่ตำแหน่ง ที่จับ, ที่จับพลาสติกหลายตำแหน่งและหลายตำแหน่งที่จับสแตนเลส |
|
ควบคุม: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / ระบบควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
|
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
ขอบเขตการสมัคร: |
ผลิตภัณฑ์นม อาหาร เครื่องดื่ม ร้านขายยา เครื่องสำอาง ฯลฯ |
|
รุ่นด้ามจับพลาสติกหลายตำแหน่ง: |
ไม่.VSB04 / NO.VSB06 / NO.VSB08 |
|
การติดตั้งที่จับ: |
ด้านหนึ่งของวาล์ว |
รายละเอียดสินค้า:
วัสดุของวาล์ว: AISI304, AISI316L
มาตรฐานของวาล์ว: DIN/SMS/3A/ISO/IDF
การควบคุมฟลักซ์ของไปป์ไลน์: DN25-150&1"-6" ใช้กับระบบไปป์ไลน์สแตนเลส
หลักการทำงาน: การควบคุมระยะไกลด้วยเกียร์ขับหรือการทำงานด้วยมือโดยที่จับ
รูปแบบไดรฟ์สามแบบ: ปกติปิด เปิดตามปกติ และเปิดและปิดโดยปล่องลม 2 อันแยกจากกัน
สื่อ: เบียร์ ผลิตภัณฑ์นม เครื่องดื่ม เภสัช
การออกแบบและคุณสมบัติ
การออกแบบที่กะทัดรัดและทนทาน
ขนาดที่มีจำหน่าย DN25-DN300(1/2"-12")
ที่จับหลายตำแหน่งเหมาะสำหรับ DN100/4"
มือดึงเหมาะสำหรับ DN25-DN300(1/2"-12") PED97/23EC FDA.177.2600
ตัววาล์วสามารถเปลี่ยนได้ด้วยการเชื่อมต่อแบบใดก็ได้
การดำเนินการ
1.ดึงมือจับ
2.ดึงมือจับพร้อมเซนเซอร์
3.Fine-Tuning Handle
4.ที่จับหลายตำแหน่ง
5.ด้ามจับหลายตำแหน่ง (พลาสติกสีน้ำเงิน ชนิด 09)
6.ที่จับหลายตำแหน่ง (สแตนเลส 11 แบบ)
7.Multi-Position Handle (13 ประเภทสแตนเลสล็อค Handle)
8.ไฟฟ้า
9.Alumimu ตัวกระตุ้น
10.SS นิวเมติก + C-top + Positioner...
แรงบิดในการทำงาน (NM
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
ข้อมูลทางเทคนิค
|
ขนาด |
L1 |
L2 |
บี |
|
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
