สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | DONJOY |
ได้รับการรับรอง: | CE,3A,FDA |
หมายเลขรุ่น: | TUL/TUR |
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
---|---|
ราคา: | Negotiation |
รายละเอียดการบรรจุ: | กล่องไม้ |
เวลาการส่งมอบ: | 10-30 วันทำการ |
เงื่อนไขการชำระเงิน: | T/T, LC, บัตรเครดิต |
สามารถในการผลิต: | 30 ชุด 30 dyas ทำงาน |
วัสดุ: | ปั๊มกลีบสุขาภิบาล | ขนาด: | TUL / TUR 20 - 125 |
---|---|---|---|
การดำเนินการ: | เครื่องยนต์ | เครื่องกล: | SIC / SIC / EPDM |
การเชื่อมต่อ: | หนีบ | ความดัน: | 1- 15 บาร์ |
ปานกลาง: | ฟูลิด เป็นต้น | ลักษณะเฉพาะ: | ใช้ได้กับเครื่องแปลงความถี่ |
แสงสูง: | ปั๊มกลีบสุขาภิบาลเชิงบวกที่มีความบริสุทธิ์สูง,ซอสมะเขือเทศถ่ายโอนปั๊มกลีบสุขาภิบาล,EPDM ปั๊มกลีบสุขาภิบาล |

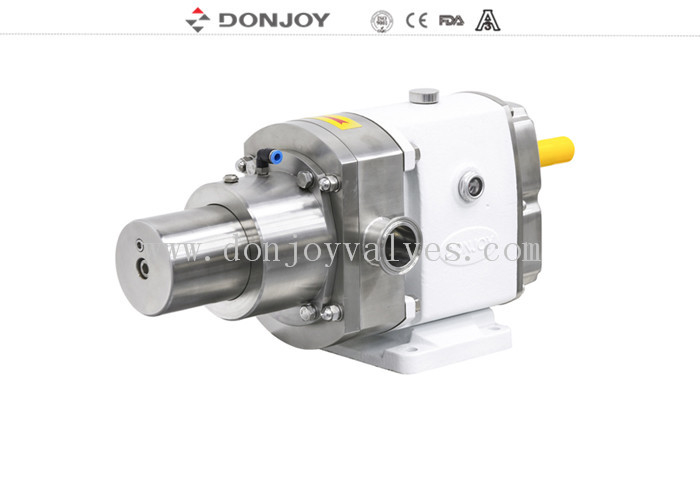

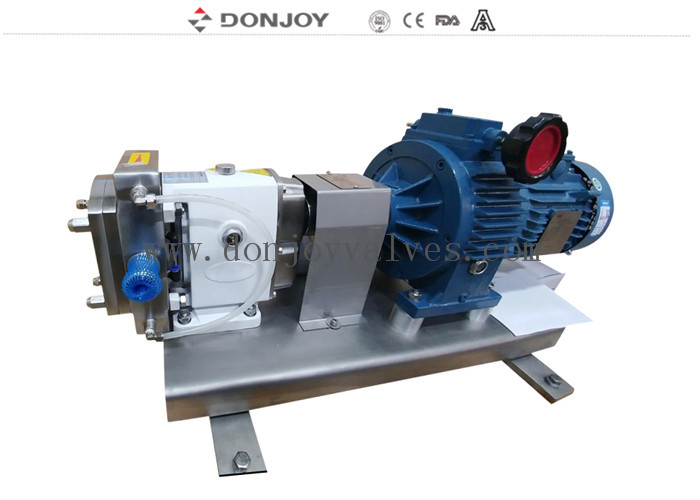

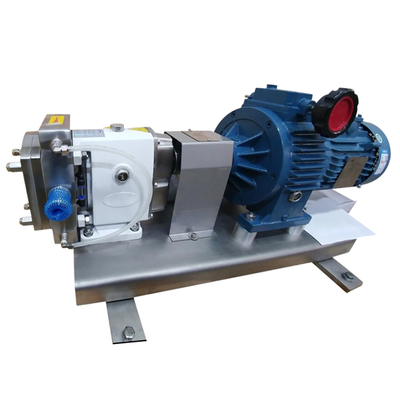

ปั๊มบวก TUL-55 พร้อมมอเตอร์สำหรับถ่ายโอนซอสมะเขือเทศ
คำอธิบาย
ตัวเลือก
1. ตราประทับเครื่องกล: SIC / SICE / EPDM, TC / TC, EPDM
2. ซีลเดี่ยว ซีลกลคู่
3. โรเตอร์: โรเตอร์ 2 ลีฟ โรเตอร์ 3 ลีฟ โรเตอร์บัตเตอร์ฟลาย โรเตอร์บัตเตอร์ฟลายเดี่ยว
4. ปะเก็น: FPM (Viton), NBR, EPDM
5. วาล์วระบายที่ฝาครอบด้านหน้า r ภายนอกโดย –pass
6. วาล์วนิรภัยในตัว
7. แจ็คเก็ตกันความร้อนปลายหน้า
8. แจ็คเก็ตกันความร้อนครบชุด
9. ซีรีย์ TUR แนวตั้งหรือซีรีย์ TUL แนวนอน
10. ไดรฟ์และการแก้ไขต่างๆ
11. ประกอบบนแผ่นฐานสแตนเลส
12. การเชื่อมต่อ: แคลมป์ (DIN32676,3A,ISO), Threaad (DIN,SMS,RJT,IDF), รอยเชื่อม, หน้าแปลน
13. มอเตอร์ชนิด B5 ความถี่มอเตอร์ 50HZ, 60HZ
14. แรงดันไฟฟ้า (v) 220-240, 360-400, 420-460, 630-690
คุณสมบัติทางเทคนิค
A .Maual ระบบส่งกำลังแบบแปรผันอย่างต่อเนื่อง
B. ความถี่ Cnverter ปรับกล่องเกียร์มอเตอร์
C. การส่งเอาต์พุตความเร็วคงที่
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์: |
ปั๊มบวก TUL-55 พร้อมมอเตอร์สำหรับถ่ายโอนซอสมะเขือเทศ |
วัสดุ: |
SS304/SS316L/1.4301/1.4404 |
วัสดุซีล: |
SIC/SIC/EPDM (มาตรฐาน ได้รับการอนุมัติจาก FDA) |
แม็กซ์ไหล: |
62m3/h / 395 GPM |
แรงดันสูงสุด: |
12bar / 174PSI |
แม็กซ์รอบ: |
1450 รอบต่อนาที |
ประเภทโรเตอร์: |
2 ใบ, 3 ใบ, ผีเสื้อ, ผีเสื้อสัญญาณ |
การติดตั้ง | สามารถติดตั้งกับตัวแปลงความถี่ |
ตัวแปลงความถี่ | ไม่จำเป็น |
ตราประทับเครื่องกล: |
SIC/SiC/EPDM(มาตรฐาน) |
แรงดันไฟฟ้า: |
110V, 220V, 380V |
เครื่องยนต์: |
ABB, SEW, 50hz/ 60hz |
การรักษาพื้นผิว: |
ขัดด้านในและพ่นทรายด้านนอก |
การเชื่อมต่อที่มีจำหน่าย: |
แคลมป์, เกลียวก้นเชื่อม, หน้าแปลน |
มาตรฐานที่มีจำหน่าย: |
DIN, SMS, 3A, RJT, ISO/IDF |
ดำเนินการ: |
ไฟฟ้า |
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, |
ขอบเขตการสมัคร: |
ผลิตภัณฑ์นม อาหาร เครื่องดื่ม ร้านขายยา เครื่องสำอาง ฯลฯ |
การออกแบบและคุณสมบัติ
1. แนวนอน TUL, Vetrical TUR
2. การสร้างเพลาเปล่า
3. การออกแบบที่ถูกสุขลักษณะของการยึดโรเตอร์
4. ซีลเครื่องกลสุขาภิบาล ทำความสะอาดง่าย และบำรุงรักษา
5. นำไปใช้กับ CIP Cleaning และ sic Sterlization
6. ตามมาตรฐาน USA 3A Standard
แอปพลิเคชั่น
ปั๊มนี้เป็นข้อตกลงสำหรับการถ่ายโอนสื่อที่มีความหนืดและความหนืดต่ำในอุตสาหกรรมแปรรูปอาหาร เครื่องสำอาง และเภสัชกรรม
หลักการ
1. ขณะที่กลีบหมุน ช่องว่างด้านซูซิตอนจะเพิ่มขึ้นเมื่อกลีบหนึ่งอยู่ห่างจากอีกกลีบหนึ่ง ทำให้เกิดสุญญากาศบางส่วนซึ่งดึงของเหลวเข้าไปในห้องปั๊ม
2. ขณะที่หมุนโดยเพลา กลีบแต่ละกลีบจะถูกเติมอย่างต่อเนื่องและของเหลวจะถูกเคลื่อนย้ายไปยังด้านการจัดส่ง ช่องว่างเล็ก ๆ ระหว่างเสื้อคลุมและระหว่างกลีบและผนังของตัวปั๊มช่วยให้แน่ใจว่าช่องว่างนั้นเต็มไปอย่างถูกต้อง
3. ตัวเรือนปั๊มเต็มไปหมดและของเหลวไหลผ่านฟันของกลีบและถูกบังคับกับผนังของช่องว่างซึ่งมีส่วนช่วยในการปั๊มอะซิตัน
รุ่นปั๊มและน้ำหนัก
NSUMP รุ่น | แรงบิดของเพลาอินพุต (NM) | โหลดแนวรัศมีสูงสุด (N) | ขนาดการเชื่อมต่อเส้นผ่านศูนย์กลางภายใน [มม.] |
ขนาดอนุภาคอ่อนสูงสุดตามทฤษฎีที่แนะนำ [มม.] |
น้ำหนักปั๊มเปล่า [กก.] |
STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
TUL-55 | 123 | 1237 | 66 | 25 | 65 |
TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
TUL-125 | 416 | 2588 | 125 | 40 | 165 |
ปั๊มกลีบ Curve
ภาพวาดของปั๊มกลีบ
ความได้เปรียบทางการแข่งขัน
“DONJOY เป็นบริษัทเดียวที่ผ่านเก้าชุดผลิตภัณฑ์โดยองค์กรรับรอง 3A ของอเมริกาในด้านปั๊มและวาล์วด้านสุขอนามัยของเอเชีย”
