สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
RX
ติดต่อเรา

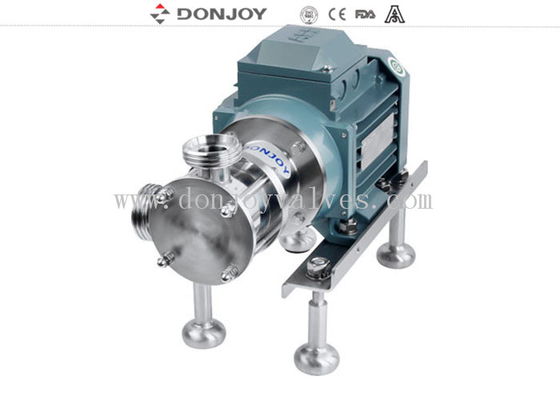

RX Flexibility EPDM Impeller Pump with Self priming fuction และใช้งานง่ายในรถบรรทุก
คำอธิบาย

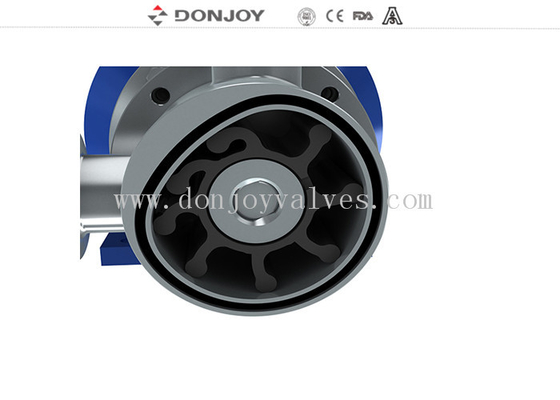

ปั๊มใบพัดแบบยืดหยุ่น RX
สามารถหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาได้
สามารถสกัดและถ่ายโอนของเหลวได้เมื่อระดับของเหลวต่ำกว่าทางเข้าของปั๊ม สูงสุด 5M
ปั๊มถูกออกแบบมาเพื่อขนส่งและถ่ายโอนความหนืดต่ำและสื่อที่มีความหนืดสูงและ วัสดุประกอบด้วยอนุภาคหรือก๊าซ
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์: |
RX Flexibility EPDM Impeller Pump with Self priming fuction และใช้งานง่ายในรถบรรทุก |
วัสดุของตัวปั๊ม: |
SS316L1.4404 |
วัสดุซีล: |
EPDM (มาตรฐานการรับรองจาก FDA) FPM (Viton) และ NBR |
สูงสุดไหล: |
20 ลบ.ม. / ชม |
สูงสุดศีรษะ: |
40H (ม.) |
สูงสุดแรงกดดันจากงาน: |
4 บาร์ |
สูงสุดกำลังทำงาน อุณหภูมิ: |
80 องศาเซลเซียส |
ตรากล: |
SIC / SiC / EPDM (มาตรฐาน), C / SIC, TC / TC |
ประเภทการปิดผนึก: |
ฉลตรากลสองชั้น / ตรากลเดี่ยว (มาตรฐาน) |
กำลังมอเตอร์: |
0.5 กิโลวัตต์ 0.75 กิโลวัตต์ 1.1 กิโลวัตต์ 1.5 กิโลวัตต์ 2.2 กิโลวัตต์ 3.0 กิโลวัตต์ |
แรงดันไฟฟ้า: |
110V, 220V, 380V / 440v |
เครื่องยนต์: |
ABB / ในประเทศ / SIEMENS |
ความถี่มอเตอร์: |
50 เฮิร์ต 60 เฮิร์ต |
การรักษาพื้นผิว: |
Ra≤0.6μm, EP = Ra0.4μm |
รุ่น: |
RX |
การเชื่อมต่อที่พร้อมใช้งาน: |
Tri-Clamp, ด้าย, หน้าแปลน |
มาตรฐานที่มีจำหน่าย: |
DIN, SMS, 3A, RJT, ISO / IDF |
ดำเนินการ: |
Electic |
ตัวเลือกการปล่อยต่ำ: |
วาล์วปล่อย / ไดอะแฟรมต่ำ / บอลวาล์ว / วาล์วผีเสื้อ |
รับรอง: |
3-A-02-11 NO.1759, FDA 177.2600 CE-MD / 06-42 NO.705201402401-00 |
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นมอาหารเครื่องดื่มร้านขายยาเครื่องสำอาง ฯลฯ |
วัสดุใบพัด |
NBR, EPDM, VITON |
รายละเอียดบรรจุภัณฑ์: |
กรณีไม้อัดหรือ customerizedหรือตามคำขอของลูกค้า |
รายละเอียดการจัดส่ง: |
โดยปกติภายใน 20 วันหลังจากได้รับเงินดาวน์ T / T |

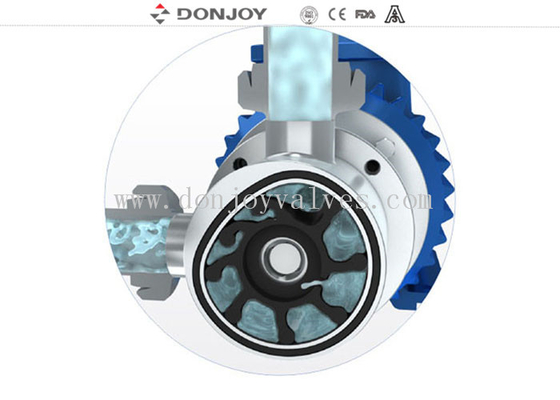

หลักการทำงาน
1. ที่ทางเข้าของปั๊มเนื่องจากโครงสร้างที่ผิดปกติด้านในของสเตเตอร์ของปั๊มสูญญากาศบางส่วนระหว่างใบพัดของใบพัดแบบยืดหยุ่นจะเกิดขึ้นเมื่อปริมาตรเพิ่มขึ้นการดูดที่เกิดขึ้นตามมาจะดึงของเหลวเข้าไปในห้องปั๊ม
2. อิมเพลเลอร์แบบหมุนได้รับของเหลวจากทางเข้าสู่ทางออกในขั้นตอนนี้ช่องว่างระหว่างใบมีดจะคงที่ช่องว่างระหว่างใบมีดช่วยให้อนุภาคของแข็งขนาดใหญ่ผ่านปั๊มและไม่เกิดความเสียหายกับของเหลว
3. ใบพัดสัมผัสกับส่วนแบนของพื้นผิวด้านในที่ผิดปกติในสเตเตอร์ของปั๊มเมื่อใบพัดงอปริมาตรระหว่างใบพัดจะลดลงอย่างต่อเนื่องและสม่ำเสมอจากปั๊ม
การออกแบบขั้นสูงการก่อสร้างที่เรียบง่าย
การบำรุงรักษาฉันราบรื่นและประหยัดฝาครอบปั๊มยึดด้วยน็อตล็อคสี่ตัวเมื่อต้องการรักษาใบพัดและซีลเพลาของปั๊มเพียงแค่ต้องคลายเกลียวถั่ว
ซีลกล:
เราใช้ตรากลเดียวปิดผนึกพื้นผิวเป็นเซรามิกโลหะคาร์บอนยืดอายุการใช้งานในการใช้งานสุขอนามัยอาหารแมวน้ำเชิงกลได้รับการออกแบบมาให้ทำความสะอาดได้อย่างง่ายดายและหลีกเลี่ยงร่องที่อาจเกิดขึ้นจากตะกอนด้วยของเหลว
โซลูชันที่ยืดหยุ่นสำหรับการลำเลียงของเหลว
1. Donjoy มุ่งมั่นที่จะปรับปรุงปั๊มใบพัดแบบยืดหยุ่นช่วงการใช้งานสำหรับปั๊ม RX กำลังได้รับการขยายโดยการปรับปรุงความต้านทานแรงดันการออกแบบตัวปั๊มและซีลเพลาที่เป็นนวัตกรรมใหม่และการใช้วัสดุใบพัดแบบใหม่
2. ฟังก์ชั่นการรองพื้นด้วยตัวเองที่ยอดเยี่ยม: ปั๊มใบพัดแบบยืดหยุ่นที่ใช้งานง่ายเป็นปั๊มปริมาตรที่มีฟังก์ชั่นรองพื้นตัวเองที่ยอดเยี่ยมซึ่งสามารถเข้าถึงได้ 6 เมตร
3. การสูบน้ำปานกลาง: เอฟเฟกต์การสูบน้ำของปั๊ม RX มีความเสถียรและปานกลางสื่อจะไม่ถูกวิปปิ้งและเสียหายแม้ว่าจะเป็นสื่อที่เปราะบางเช่นบัตเตอร์ไขมันสูงผลไม้เล็ก ๆ แม้ว่าจะมีขนาดครึ่งหนึ่งของลูกพีช แต่ก็สามารถผ่านปั๊มได้โดยไม่เกิดความเสียหายในขณะเดียวกันปั๊ม RX ของเราสามารถรับประกันได้ว่าจะทำงานโดยไม่มีการเต้นเป็นจังหวะอย่างสมบูรณ์นอกจากนี้ยังสามารถใช้เป็นปั๊มจ่ายโดยการปรับปั๊ม pseed
4. การใช้งานที่รวดเร็วต้นทุนการบำรุงรักษาต่ำ: เมื่อเทียบกับปั๊ม self priming ทั่วไปอื่น ๆ เช่นปั๊มไดอะแฟรมนิวเมติกและปั๊มปริมาตรแปรผันต้นทุนการทำงานของปั๊ม RX ต่ำกว่าการบำรุงรักษาง่ายกว่าและเวลาหยุดทำงานสั้นลงเพียงแค่ต้องถอดชิ้นส่วนด้านหน้า การปิดฝาโดยใช้ประแจมาตรฐานการบำรุงรักษาทำได้ที่ปั๊มใบพัดแบบยืดหยุ่นที่สำคัญไม่จำเป็นต้องถอดปั๊มออกจากระบบท่อ
การประยุกต์ใช้ RX สุขาภิบาล
สุขอนามัยเป็นสิ่งสำคัญยิ่งในการแปรรูปอาหารและผลิตภัณฑ์นมRX ได้รับการออกแบบด้วยสเตนเลสสตีลขัดเงาและใบพัดเกรดอาหารหรือนมเพื่อให้เป็นไปตามข้อกำหนดด้านสุขอนามัยที่เข้มงวดRX สุขภัณฑ์สแตนเลสทำความสะอาดง่ายซึ่งใช้ซีลเพลาแบบไม่ละลายซึ่งปริมาณไม่ทำให้เกิดการสะสมของของเหลวและวัสดุใบพัดที่ใช้แล้วได้รับการทดสอบและรับรองแล้วและได้รับการรับรองว่าเป็นไปตามข้อกำหนดของ FDAผลิตภัณฑ์ทั่วไปที่เหมาะสำหรับการจัดส่งโดยปั๊ม ได้แก่ นม, นมพร่องมันเนย, ครีม, นมเปรี้ยว, เวย์, ก้อน, น้ำเชื่อม, เครื่องปรุงรส, เจลาติน, น้ำผึ้ง, แยม, ครีม, อาหารกระป๋อง, เครื่องดื่ม, ไวน์, เบียร์, น้ำผลไม้และเครื่องเทศ .
การประยุกต์ใช้ RX ของอุตสาหกรรม
ปั๊มใบพัดแบบยืดหยุ่น RX ยังสามารถใช้ได้กับสถานการณ์ที่ไม่มีข้อกำหนดด้านสุขอนามัย แต่ก็ยังคงเป็นปั๊มสแตนเลสหลักปั๊มสแตนเลส RX เหมาะอย่างยิ่งสำหรับการลำเลียงของเหลวที่เป็นกรดดินเหนียวสารเติมแต่งคอนกรีตผงซักฟอกสีย้อมเคมีแปรรูปฟิล์ม เครื่องสำอางบำบัดน้ำหมึกและสิ่งปฏิกูลจะถูกปั๊มในปั๊มประเภทนี้บ่อยๆรวมถึงผลิตภัณฑ์ต่อไปนี้: สบู่แชมพูผงซักฟอกและมอยส์เจอร์ไรเซอร์
ตารางการคัดเลือก
การวาดภาพ
วิธีการเชื่อมต่อ
อัตราการไหลและหัว
