สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
IL-TOP
ติดต่อเรา

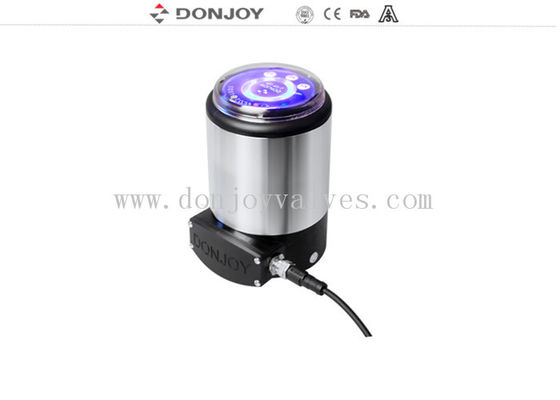

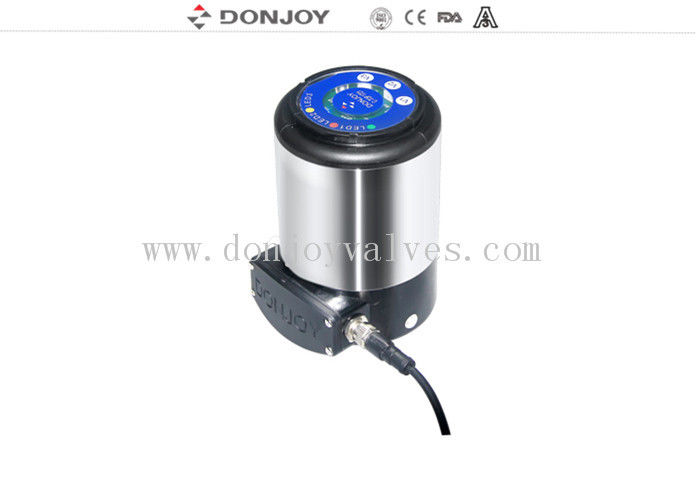

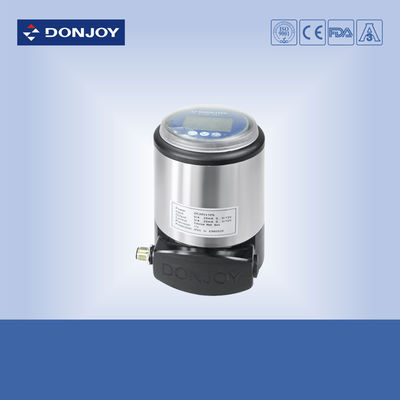

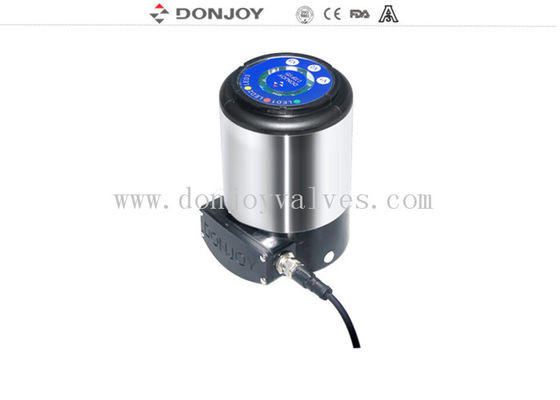

5.0-7.0 Bar Positioner วาล์วอัจฉริยะ Device Net BUS Control CE / ISO / FDA
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์ | ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ |
พลัง | กระแสตรง.24V |
แรงดันลม | 5.0-7.0 บาร์ |
ตัวเชื่อมต่อ | G1/8" |
ระดับการป้องกัน | IP67 |
ฟังก์ชั่นมาตรฐาน | อินพุตสัญญาณ 0/4 - 20mA ถึง 0 - 5/10V |
ฟังก์ชั่นเสริม | เอาต์พุตป้อนกลับตำแหน่ง 0/4 - 20mA |
ฟังก์ชั่นเสริม | การควบคุมอุปกรณ์ Net BUS |
ใบรับรอง | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
รายละเอียดการจัดส่ง | โดยปกติภายใน 20 วันหลังจากได้รับการชำระเงินดาวน์ T / T |
แอพพลิเคชั่น
ตัวควบคุม (IL - TOP) ส่วนใหญ่จะใช้ในระบบควบคุมกระบวนการของไหลและการควบคุมการไหลทุกชนิด

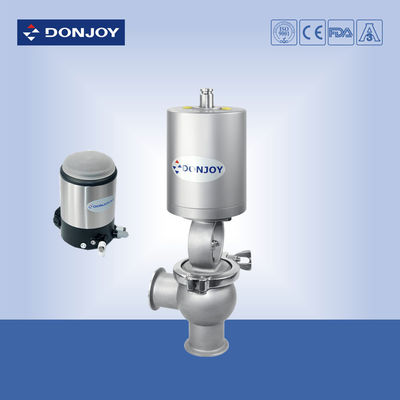

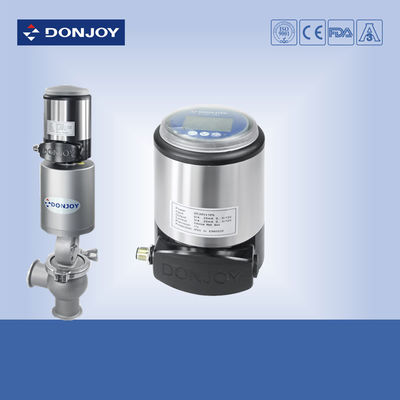

สามารถติดตั้ง IL - TOP กับแอคทูเอเตอร์ทุกชนิดในการเคลื่อนที่เชิงเส้น เช่น นิวเมติกแองเกิลซีทวาล์ว ไดอะแฟรมวาล์ว บัตเตอร์ฟลายวาล์ว โกลบวาล์ว และบอลวาล์ว เป็นต้น ซึ่งเป็นวาล์วสำหรับควบคุมการไหล
สามารถติดตั้ง IL - TOP เข้ากับแอคชูเอเตอร์ได้ง่ายซึ่งเหมาะกับสถานการณ์ที่มีความบริสุทธิ์สูง
คุณสมบัติ
อินพุตสัญญาณ 0/4 - 20mA ถึง 0 - 5/10V (มาตรฐาน)
เอาต์พุตป้อนกลับตำแหน่ง 0/4 - 20mA (อุปกรณ์เสริม)
การควบคุม Net BUS ของอุปกรณ์ (ทางเลือก)
การเคลื่อนที่เชิงเส้น / ตัวกระตุ้นการเคลื่อนที่แบบหมุน (ตัวเลือก)
กำลังไฟ: DC.24V
แรงดันลม: 5.0-7.0 บาร์
ตัวเชื่อมต่อ: G1/8"
ระดับการป้องกัน: IP67
คุณสมบัติทางเทคนิค
ตัวควบคุมสามารถใช้เป็นตัวกำหนดตำแหน่งหรือตัวควบคุมกระบวนการ
ในฐานะตัวกำหนดตำแหน่ง มันสามารถตั้งตำแหน่งวาล์วตามจุดที่ตั้งไว้
ในฐานะผู้ควบคุมกระบวนการ MPU จะได้รับสัญญาณจากการควบคุมโดยการเปรียบเทียบค่าตำแหน่งของวาล์วกับตำแหน่งจริงของวาล์ว ผ่านอัลกอริธึมการควบคุม PIC ตัวควบคุมกระบวนการจะขับเคลื่อนวาล์วไปยังตัวกำหนดตำแหน่งเป้าหมายของวาล์ว
ตัวควบคุมประกอบด้วย MPU, หน่วยตรวจจับโดยการควบคุมสัญญาณ, ตัวตรวจจับตำแหน่ง, จอ LCD, แป้นพิมพ์ และวาล์วเพียโซอิเล็กทริก เป็นต้น
การติดตั้ง
มันง่ายมากในการติดตั้งคอนโทรลเลอร์และแอคชูเอเตอร์ และสามารถปรับตำแหน่งการแสดงผลของ LCD ได้
ในการถอดฝาครอบใสลงในทิศทางทวนเข็มนาฬิกา จากนั้น:
ในการใช้งานคีย์บอร์ด ให้คลายฐานและสกรู 2 ตัวโดยใช้ประแจ M5
เพื่อหมุนได้อย่างง่ายดายและปรับไปยังทิศทางการแสดงผลที่คุณต้องการ และขันสกรู 2 ตัวอีกครั้งด้วยประแจ
เพื่อคลายกล่องขั้วต่อ ถอดสกรู 4 ตัวออกแล้วเปิดกล่อง และใช้งานตามแผนภาพการเชื่อมต่อ(ห้ามผู้ที่ไม่ใช่มืออาชีพดำเนินการ)
ต้องการคอนเน็กเตอร์เพื่อรวมคอนโทรลเลอร์กับแอคชูเอเตอร์
ข้อมูลการสั่งซื้อ
แบบอย่าง | คุณสมบัติ | ความคิดเห็นเกี่ยวกับตำแหน่ง | คำอธิบาย |
IL-TOP-001-ม | ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ | 4 - 20mA / 0 - 5 / 10V | การแสดงเดี่ยว |
IL-TOP-002-ม | ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ | 4 - 20mA / 0 - 5 / 10V | การแสดงสองครั้ง |
IL-TOP-001 | ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ | เลขที่ | การแสดงเดี่ยว |
IL-TOP-002 | ตัวกำหนดตำแหน่ง + การควบคุมกระบวนการ | เลขที่ | การแสดงสองครั้ง |
IL-TOP-001-บัส | Positioner + การควบคุมกระบวนการ + BUS | การแสดงเดี่ยว + BUS | |
IL-TOP-002-บัส | Positioner + การควบคุมกระบวนการ + BUS | การแสดงคู่ + BUS |
