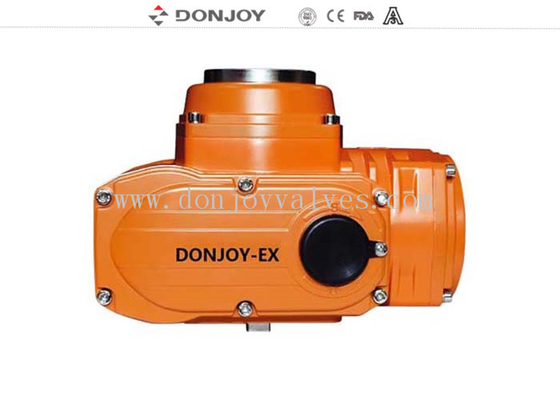

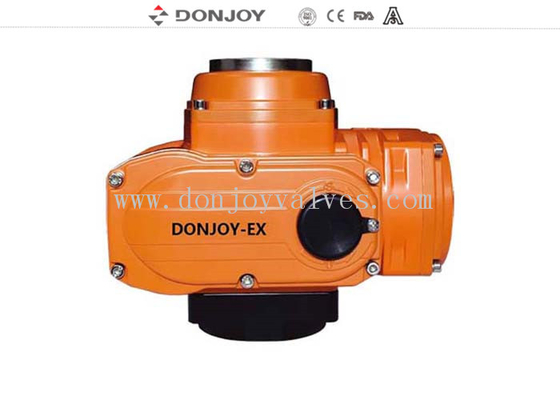

DC24V วาล์วหมุนอิเล็กทรอนิกส์ขนาดเล็กป้องกันการระเบิด EXD II BT4 ตัวกระตุ้นไฟฟ้าสำหรับบอลวาล์วและวาล์วผีเสื้อ
ข้อมูลจำเพาะ
|
สินค้า |
DC24V วาล์วหมุนอิเล็กทรอนิกส์ขนาดเล็กป้องกันการระเบิด EXD II BT4 ตัวกระตุ้นไฟฟ้าสำหรับบอลวาล์วและวาล์วผีเสื้อ |
|
อำนาจ |
DC24V |
|
ขนาด |
อดีต DJ-5, EX-DJ-10, EX-DJ-20, EX-DJ-40 |
|
เฟส |
เฟสเดียว / 3 เฟส |
|
ตัวกระตุ้นอิเล็กทรอนิกส์ |
หลักฐานการระเบิด |
|
ระดับการป้องกันการระเบิด |
EXD II BT4.0 |
|
เวลาเปิด / ปิด |
10S-45S |
|
แรงบิด |
20 น. - 600 น |
|
เฟสเดียว |
AC24V / 110V / 220V / 50HZ / 60HZ |
|
ความถี่ |
50 เฮิร์ต / 60 เฮิร์ต |
|
ใบสมัคร |

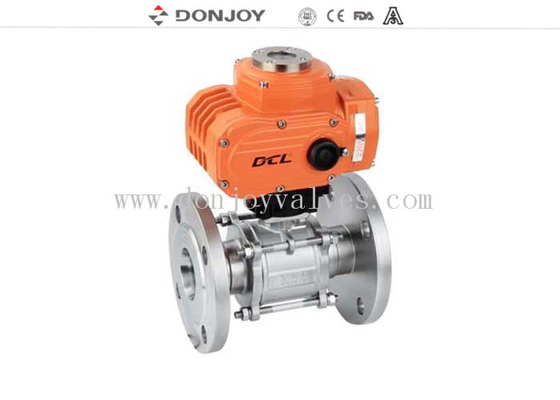

สำหรับบอลวาล์วและวาล์วผีเสื้อ |
|
เอาต์พุต |
เอาต์พุตที่ใช้งานอยู่ |
ประเภทสินค้า
ประเภทสวิตช์มาตรฐาน (B)
การเปิด / ปิดวาล์วดำเนินการโดยวงจรสวิตช์พร้อมเอาต์พุตสัญญาณหน้าสัมผัสที่ใช้งานอยู่ซึ่งสามารถแสดงสถานะเปิดเต็มที่หรือปิดเต็มที่ของวาล์ว
ประเภทการติดต่อแบบพาสซีฟ (S)
การเปิด / ปิดวาล์วดำเนินการโดยวงจรสวิตช์พร้อมเอาต์พุตสัญญาณสัมผัสแบบพาสซีฟซึ่งสามารถแสดงสถานะเปิดเต็มที่หรือปิดเต็มที่ของวาล์ว
ประเภทสัญญาณตำแหน่ง (K)
การเปิด / ปิดวาล์วดำเนินการโดยวงจรสวิตช์พร้อมเอาต์พุตกลุ่มสัมพัทธ์ของสัญญาณปัจจุบันระดับเปิดหรือปิด
ประเภทสัญญาณองศาเปิด (R)
มุมเปิดของวาล์วถูกควบคุมโดยวงจรสวิทช์โดยมีมิเตอร์เอาต์พุตสัญญาณความต้านทานที่สอดคล้องกับมุมเปิดของวาล์ว
ประเภทการมอดูเลต (A)
การควบคุมและควบคุมอัจฉริยะดำเนินการโดยการรับสัญญาณมาตรฐาน 4-20mA DC, 0-10V, DC หรือ 1-5V.DC ที่ส่งออกโดยคอมพิวเตอร์ของเครื่องมือสัญญาณตอบรับมาตรฐาน 4-20mA DC ก็ส่งออกเช่นกัน
ตารางการเลือก
|
เอาต์พุตสัญญาณอนาล็อก ประเภทการมอดูเลต ตัวกระตุ้นไฟฟ้า
|
ขนาด | แรงบิด | แนะนำขนาดวาล์ว | |
| วาล์วผีเสื้อ | บอลวาล์ว | |||
| ดีเจ -5 | 30S-50N.M | ≤4 "-DN100 | ≤2.5 " | |
| ดีเจ -10 | 30S-100N.M |
5 "DN125 12 "-DN300 |
DN65-3 " | |
| ดีเจ -20 | 30S-200N.M | - | DN80-4 " | |
1. เอาต์พุตสัญญาณอะนาล็อกประเภทการมอดูเลต: หมายความว่าแอคชูเอเตอร์ไฟฟ้ามีฟังก์ชันการปรับ
อินพุตสัญญาณอนาล็อก 4-20mA และ 0-10v และเอาท์พุทสัญญาณอนาล็อก 4-20mA ในเวลาเดียวกัน
ประเภท 2.E - ประเภทการมอดูเลต: แหล่งจ่ายไฟ DC: DC24V / 50HZ / 60HZ
ประเภท 3.E - ประเภทการมอดูเลต: แหล่งจ่ายไฟเฟสเดียว: AC24V / 110V / 220V / 50HZ / 60HZ
ประเภท 4.E - ประเภทการมอดูเลต: แหล่งจ่ายไฟสามเฟส: AC380C / 50HZ / 60HZ
|
กระแสตรง เอาต์พุตแบบพาสซีฟ ประเภทเปิด / ปิด ตัวกระตุ้นไฟฟ้า
|
ขนาด | แรงบิด | แนะนำขนาดวาล์ว | |
| วาล์วผีเสื้อ | บอลวาล์ว | |||
| ดีเจ -5 | 10S-50N.M | ≤4 "-DN100 | ≤2.5 " | |
| ดีเจ -10 | 10S-100N.M |
5 "DN125 12 "-DN300 |
DN65-3 " | |
| ดีเจ -20 | 15S-200N.M | - | DN80-4 " | |
1. กระแสตรงเปิด / ปิดเอาต์พุตแบบพาสซีฟ: หมายความว่าแอคชูเอเตอร์ไฟฟ้ามีหน้าที่เปิดและปิดเท่านั้นและไม่สามารถรับฟังก์ชั่นการปรับตำแหน่งวาล์วในขณะที่ส่งสัญญาณตำแหน่งพาสซีฟ (การเปิดและปิด)
2. ประเภท F - เปิด / ปิด, แหล่งจ่ายไฟกระแสตรง: DC24V / 50HZ / 60HZ
