สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
C-TOP-11
ติดต่อเรา

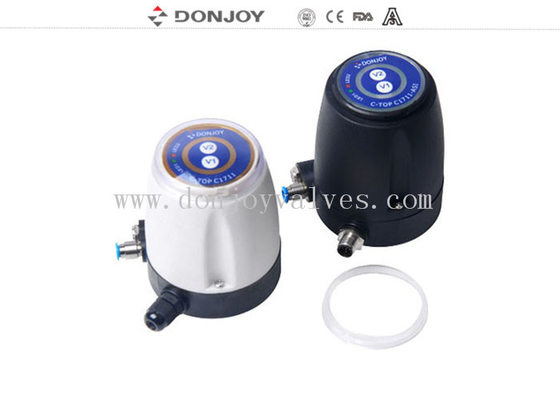

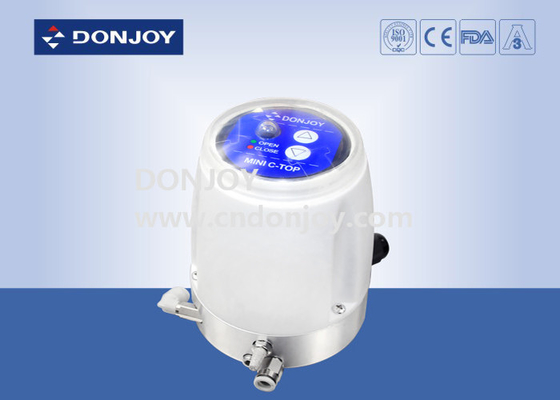

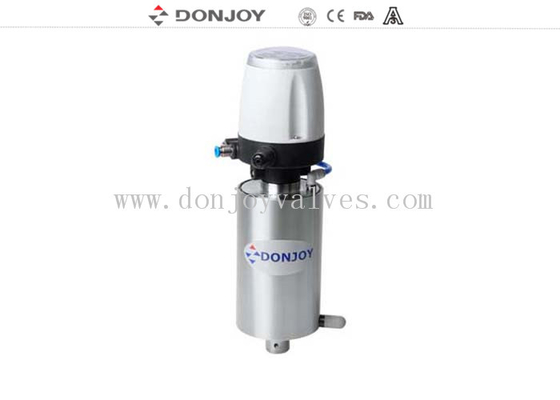

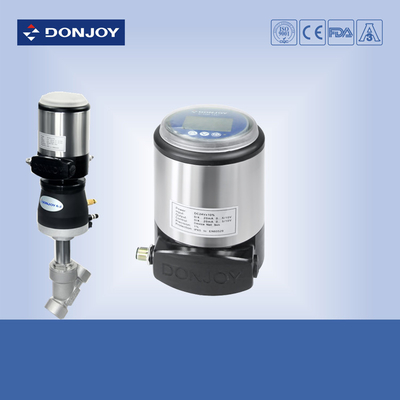

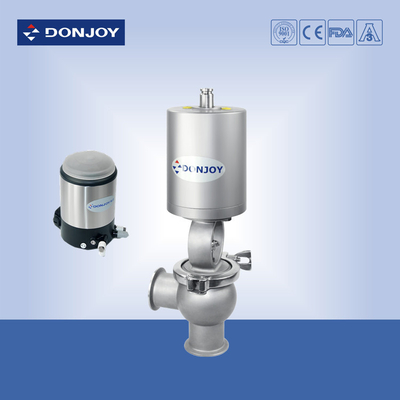

DC 24V ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ, วาล์วปรับมุม 1.5 บาร์ - 7 บาร์ 31 C - ตัว TOP
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์ |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ |
เวอร์ชัน |
รุ่นควบคุมการเคลื่อนที่และรุ่นควบคุมเชิงกล |
ไม่จำเป็น |
ปะเก็น: NBR / MVQ / FPM |
ปานกลาง |
อัดอากาศอัดใส่ก๊าซ |
สูงสุดอุณหภูมิในการทำงาน |
70 ℃ |
แรงกดดันจากงาน |
1.5 บาร์ - 7 บาร์ (22PSI ถึง 102PSI) |
ตัวเชื่อมต่อ |
G1 / 8 " |
ระดับการป้องกัน |
IP67 |
โรคหลอดเลือดสมอง |
นาที.3 มม.สูงสุด70 มม |
สูงสุดC - หน่วย TOP |
31 C - หน่วย TOP |
กำลังเชื่อมต่อฉลาก |
2 ม |
AS-I BUS |
สูงสุดความยาว: 1 ม |
การใช้งาน
C - TOP เป็นตัวควบคุมนิวเมติกซึ่งออกแบบมาเพื่อให้แน่ใจว่าวาล์วควบคุมที่เหมาะสม
เข้ากันได้กับระบบอัตโนมัติ PLC ส่วนใหญ่ในอุตสาหกรรมอาหารเครื่องดื่มร้านขายยาสามารถติดตั้งกับวาล์วนิวเมติกทุกชนิดเช่นวาล์วป้องกันส่วนผสมวาล์วผีเสื้อวาล์ววาล์วไดอะแฟรมวาล์วถอยหลังและวาล์วโลกเป็นต้น
การออกแบบและคุณสมบัติ
เชื่อมต่อเซ็นเซอร์กับโซลินอยด์วาล์ว (แอคชูเอเตอร์) อย่างง่ายดายรวดเร็วและประหยัดโดย AS - I BUS mastering
เนื่องจากสายเคเบิลลดลงอย่างมากการติดตั้งและเริ่มต้นจึงสะดวกยิ่งขึ้น
นอกจากนี้เวลาเริ่มต้นจะสั้นลงและสามารถหลีกเลี่ยงปัญหาที่ซ่อนอยู่ในการติดตั้งได้
ชิ้นส่วนเหมือนกับมาตรฐาน C - TOPส่วนที่เปลี่ยนแปลงเพียงอย่างเดียวคือการ์ดในตัวAS - I ขั้วต่อเปลี่ยนฉนวนและขั้วต่อสายเคเบิลเอง
C - ชุดควบคุมวาล์ว TOP - - 2014
รุ่นควบคุมการกระจัด
รุ่น | เซนเซอร์ | โซลินอยด์วาล์ว | อำนาจ | การเชื่อมต่อ | หมายเหตุ |
ขั้นต่ำ -S-V1 | 1 | 1 | กระแสตรง.24 โวลต์ | การเชื่อมต่อสายเคเบิล | การแสดงเดี่ยว |
ขั้นต่ำ -S-V2 | 1 | 2 | กระแสตรง.24 โวลต์ | การเชื่อมต่อสายเคเบิล | การแสดงคู่ |
ขั้นต่ำ -S-V1-AS | 1 | 1 | กระแสตรง.24 โวลต์ | AS-I BUS | การแสดงเดี่ยว |
ขั้นต่ำ -S-V2-AS | 1 | 2 | กระแสตรง.24 โวลต์ | AS-I BUS | การแสดงคู่ |
รุ่นควบคุมเครื่องจักรกล
รุ่น | เซนเซอร์ | โซลินอยด์วาล์ว | อำนาจ | การเชื่อมต่อ | หมายเหตุ |
ขั้นต่ำ -S-V1-M | 1 | 1 | กระแสตรง.24 โวลต์ | การเชื่อมต่อสายเคเบิล | การแสดงเดี่ยว |
ขั้นต่ำ -S-V1-M | 2 | 1 | กระแสตรง.24 โวลต์ | การเชื่อมต่อสายเคเบิล | การแสดงเดี่ยว |
ขั้นต่ำ -S-V2-M | 2 | 2 | กระแสตรง.24 โวลต์ | การเชื่อมต่อสายเคเบิล | การแสดงคู่ |
ขั้นต่ำ -S-V1-AS-M | 1 | 1 | กระแสตรง.24 โวลต์ | AS-I BUS | การแสดงเดี่ยว |
ขั้นต่ำ -S-V1-AS-M | 2 | 1 | กระแสตรง.24 โวลต์ | AS-I BUS | การแสดงเดี่ยว |
ขั้นต่ำ -S-V2-AS-M | 2 | 2 | กระแสตรง.24 โวลต์ | AS-I BUS | การแสดงคู่ |
การติดตั้ง
