สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
ติดต่อเรา

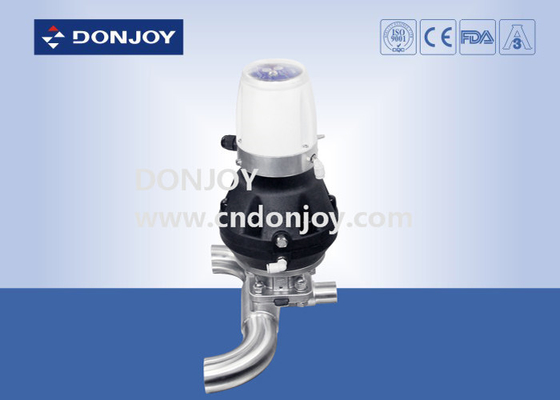

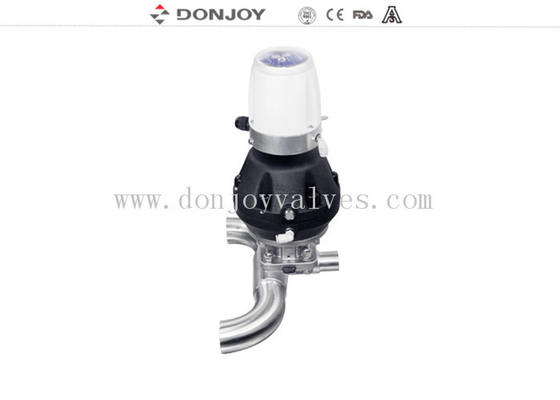

SS316 L แคลมป์ U - C Tee ไดอะแฟรมวาล์วสุขาภิบาล DN25 -ขนาด DN100 พร้อม C-TOP
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์: |
316 L SS Clamp UC Tee ไดอะแฟรมวาล์ว |
วัสดุตัววาล์ว: |
SS316L |
วัสดุซีล: |
ปะเก็นซิลล์โคนเดี่ยว/ กาว PTFE+EPDM/ สองชิ้น PTFE+EPDM |
MaxWorking ความดัน: |
10Bar |
Max.อุณหภูมิในการทำงาน: |
120 องศา C |
ขนาดที่มีจำหน่าย: |
1''-4'', DN25-DN100 |
การเชื่อมต่อที่มีจำหน่าย: |
แคลมป์/เชื่อม/เกลียว/ข้อต่อพิเศษ |
มาตรฐานที่มีจำหน่าย: |
3A/BPE/DIN/ISO/IDF |
ดำเนินการ: |
คู่มือ, นิวเมติก |
โครงสร้างที่มีจำหน่าย: |
ตรง, ทีออฟ, U-type, ก้นถัง |
ควบคุม: |
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / ระบบควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
ขอบเขตการสมัคร: |
ผลิตภัณฑ์นม อาหาร เครื่องดื่ม ร้านขายยา เครื่องสำอาง ฯลฯ |
ตัวเลือกรุ่น UC: |
UC-H, US-K |
การติดตั้ง: |
หากต้องการติดตั้ง handwheel หรือ pneumatic actuator เป็นตัวเลือก |
คำอธิบาย
การกำหนดค่าต่างๆของไดอะแฟรมวาล์ว
1. วาล์วไดดาแฟรมพร้อม Pisitioner/Process Controller (IL-TOP)
2. วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)
3. ตัวควบคุมตำแหน่งวาล์ว
4. โมดูลเซ็นเซอร์ตำแหน่ง
5. ที่จับพลาสติก
6. ที่จับสแตนเลส
7. ช่างเหล็ก Stianless
8. วาล์วไดอะแฟรมไฟฟ้า
9. เครื่องตัดพลาสติก
10. ร่างกาย: การหล่อ / การตีขึ้นรูป
การใช้งาน:
วาล์วไดอะแฟรม ทั้งแบบใช้มือหรือแบบใช้ลม ได้รับการออกแบบมาโดยเฉพาะเพื่อใช้กับกระบวนการด้านสุขอนามัยและปลอดเชื้อในอุตสาหกรรมยา
วาล์วนี้เหมาะสำหรับการควบคุมการไหลและการควบคุมการเปิด/ปิด
วาล์วไดอะแฟรมมีคุณสมบัติการไหลได้ดีกว่าเมื่อเทียบกับวาล์วอื่นๆง่ายกว่าในการทำความสะอาดและประมวลผลสารด้วยอนุภาคได้ดีกว่าปรากฏการณ์ของช่องอากาศเกิดขึ้นได้ยากระหว่างการใช้ระบบควบคุมการไหล
ตัววาล์ว:
หลอมร่างกายช่องว่างคือผ่านชิ้นส่วนของแท่งสแตนเลสในกระบวนการตีขึ้นรูปพร้อมกับการปลอมที่อุณหภูมิสูงผ่านการเปลี่ยนแปลงรูปร่างที่ว่างเปล่าของการอัดขึ้นรูปผ่านการปลอมหลังจากความหนาแน่นของร่างกายสูงขึ้นโครงสร้างมีความสม่ำเสมอมากขึ้นไม่มีรูทรายและสิ่งสกปรกอื่น ๆจากนั้นจึงดำเนินการผ่านเครื่องจักรที่มีความแม่นยำสูงผ่านศูนย์ประมวลผล
หล่อร่างกายทำโดยรูปแบบขี้ผึ้งพาราฟินแม่พิมพ์ ขี้ผึ้งพาราฟินรุ่น infitration ในเซรามิกเพื่อให้พื้นผิวแม่พิมพ์ขี้ผึ้งทั้งร่างกายสร้างชั้นของเซรามิกที่แข็งแกร่งละลายแม่พิมพ์ขี้ผึ้ง จากนั้นเข้าสู่การหลอมของสารละลายสแตนเลส หลังจากระบายความร้อนด้วยลักษณะภายนอกของเซรามิก ร่างกายที่ว่างเปล่าจะทำ uo ขนาดการหล่อมีความแม่นยำมาก รูปลักษณ์ภายนอกเรียบ สะอาด และเป็นระเบียบเรียบร้อย
หลักการทำงาน
1. ไดอะแฟรมให้ซีลตัวรถและซีลที่นั่งไม่มีเส้นทางสู่สิ่งแวดล้อมภายนอก จึงเหมาะสำหรับกระบวนการปลอดเชื้อ
2. เมื่อปิดวาล์ว แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนไปทางหน้าซีลบนร่างกาย เมื่อแผ่นกดแรงดันเคลื่อนตัวไดอะแฟรมจะโค้งงอและถูกกดลงไปที่บริเวณที่นั่งตรงกลางตัวถังซึ่งจะเป็นการปิดการไหล เส้นทางผ่านร่างกาย
3. ความสัมพันธ์ระหว่างร่างกายกับแผ่นกดทับช่วยป้องกันการกดทับของไดอะแฟรม
4. วาล์วสามารถดำเนินการด้วยตนเองและควบคุมการทำงานของนิวเมติกของโซลินอยด์วาล์ว
Cetificate ของไดอะแฟรมวาล์ว
1.เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรองของ FDA
2.มีการบันทึกองค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิต
3.3-a ความสอดคล้องของการรับรองความถูกต้อง
4.CE-PED/97/23/EC
5.EN 10204-3.1
ไดอะแฟรมของวาล์ว
1. EPDM + PTFE (กาว)ไดอะแฟรมแท็บเล็ตมีความทนทานต่อสารเคมีสูง มีความเสถียรสูง มีความยืดหยุ่นดี อายุยืน การปิดผนึกสูง ไม่มีการเสื่อมของรหัส และไม่ได้รับผลกระทบจากความผันผวนของอุณหภูมิประสิทธิภาพที่ดีเยี่ยม ไม่ว่าจะเป็นวงจรความร้อน รอบเย็น หรือระบบอบไอน้ำฆ่าเชื้อ
การแยกตัวออกจากกัน: 1-3", DN20-DN80
อุณหภูมิ :-20 ถึง 120degree
2. EPDM+PTFE (Seperate) สามารถลดความทนทานของไดอะแฟรมและยืดอายุการใช้งานของไดอะแฟรม
การแยกตัวออกจากกัน: 1-4", DN20-DN100
อุณหภูมิ :-20 ถึง 150 องศา
3 ซีลเดี่ยว (EPDM/SILICONE/FPM) ไดอะแฟรมยางฝังชั้นของชั้นไฟเบอร์วัลคาไนซ์เพิ่มคุณสมบัติทางกล จากนั้นไดอะแฟรมในแรงดันและอุณหภูมิจะมีความคงตัวของซีลสูง เสริมความแข็งของเส้นใยในสลักเกลียวสแตนเลส เพื่อให้แน่ใจว่ายางดีขึ้น และพันธะโลหะเข้าด้วยกันจึงเหมาะสำหรับใช้ในสภาพแวดล้อมสุญญากาศ
การแยกตัวออกจากกัน: 1-4", DN20-DN100
อุณหภูมิ :-10 ถึง 120degree
4. ปะเก็นไดอะแฟรมชนิดมินิ (EPDM, SILICONE, FPM, EPDM+PTFE)
การแยกตัวออกจากกัน: 1/4"-3/4", DN6-DN15
อุณหภูมิ :-20 ถึง 150 องศา
การรักษาพื้นผิว :
1.สำหรับงานขัดเงา : ภายใน Ra<0.5μm, ภายนอก : พ่นทรายขนาด 1-4 นิ้ว ต่ำกว่า 1 นิ้ว พร้อมขัดเงากระจก
การวาดภาพ
โปรดตรวจสอบแบบฟอร์มขนาดด้านล่างสำหรับข้อมูลโดยละเอียด
หากต้องการข้อมูลเพิ่มเติม โปรดติดต่อเราโดยตรง
แท็ก: Donjoy Valves, วาล์วไดอะแฟรม, วาล์ว BPE
