สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
ร.ด
ติดต่อเรา

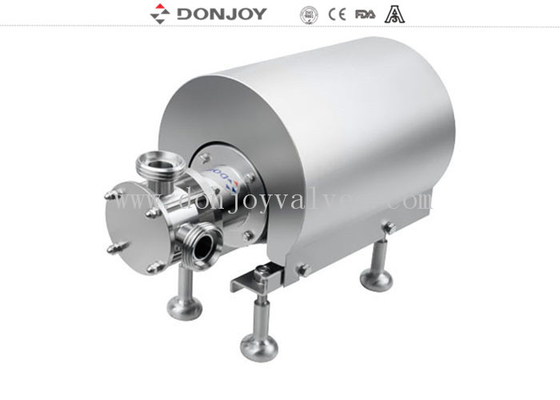

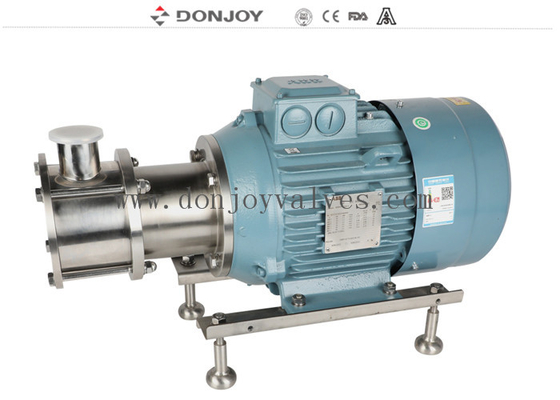

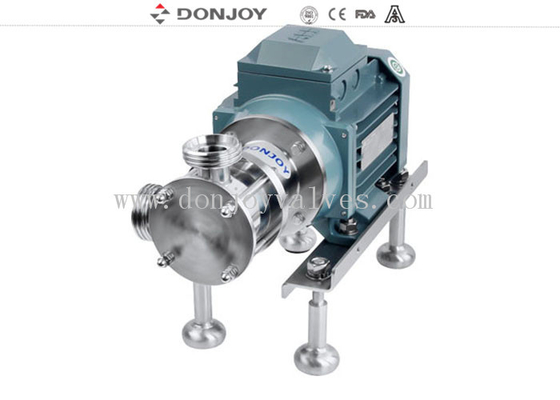

DONJOY SS316L RX-04 ปั๊มใบพัดแบบยืดหยุ่นสำหรับ Berry
คำอธิบาย
ปั๊มใบพัดแบบยืดหยุ่น RX
สามารถหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาได้
สามารถสกัดและถ่ายโอนของเหลวได้เมื่อระดับของเหลวต่ำกว่าทางเข้าของปั๊มสูงสุด 5M
ปั๊มได้รับการออกแบบมาเพื่อขนส่งและถ่ายโอนตัวกลางที่มีความหนืดต่ำและมีความหนืดสูงและวัสดุที่มีอนุภาคหรือก๊าซ
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์: |
DONJOY SS316L RX-04 ปั๊มใบพัดแบบยืดหยุ่นสำหรับ Berry |
|
วัสดุตัวปั๊ม: |
SS316L1.4404 |
|
วัสดุซีล: |
EPDM (มาตรฐาน การรับรองจาก FDA) FPM (Viton) และ NBR |
|
สูงสุดไหล: |
20 ลบ.ม./ชม |
|
สูงสุดศีรษะ: |
40H(ม.) |
|
สูงสุดความกดดันจากการทำงาน: |
4 บาร์ |
|
สูงสุดการทำงาน อุณหภูมิ: |
80 องศาเซลเซียส |
|
ซีลเครื่องกล: |
SIC/SiC/EPDM(มาตรฐาน), C/SIC, TC/TC |
|
ประเภทการปิดผนึก: |
ฉลแมคคานิคอลซีล 2 ชั้น / แมคคานิคอลซีลเดี่ยว (มาตรฐาน) |
|
กำลังมอเตอร์: |
0.5กิโลวัตต์, 0.75กิโลวัตต์, 1.1กิโลวัตต์, 1.5กิโลวัตต์, 2.2กิโลวัตต์, 3.0กิโลวัตต์, |
|
แรงดันไฟฟ้า: |
110V, 220V, 380V/440V |
|
เครื่องยนต์: |
ABB/ในประเทศ/ซีเมนส์ |
|
ความถี่มอเตอร์: |
50Hz, 60Hz |
|
การรักษาพื้นผิว: |
Ra≤0.6μm, EP=Ra0.4μm |
|
แบบอย่าง: |
ร.ด |
|
การเชื่อมต่อที่มีอยู่: |
Tri-Clamp, เกลียว, หน้าแปลน |
|
มีจำหน่ายมาตรฐาน: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
ดำเนินการ: |
ไฟฟ้า |
|
ตัวเลือกการปล่อยต่ำ : |
ดิสชาร์จต่ำ/ไดอะแฟรมวาล์ว/บอลวาล์ว/บัตเตอร์ฟลายวาล์ว |
|
ใบรับรอง: |
3-A-02-11 เลขที่ 1759 อย. 177.2600 CE-MD/06-42 เลขที่ 705201402401-00 |
|
ขอบเขตการใช้งาน: |
ผลิตภัณฑ์นม อาหาร เครื่องดื่ม ร้านขายยา เครื่องสำอาง ฯลฯ |
|
วัสดุใบพัด |
NBR, EPDM, ไวตัน |
|
รายละเอียดบรรจุภัณฑ์: |
กรณีไม้อัดหรือcustomerizedหรือตามคำขอของลูกค้า |
|
รายละเอียดการจัดส่ง: |
โดยปกติภายใน 20 วันหลังจากได้รับเงินดาวน์ T / T |
หลักการทำงาน
1. ที่ทางเข้าของปั๊ม เนื่องจากโครงสร้างที่ผิดปกติด้านในของสเตเตอร์ของปั๊ม จะเกิดสุญญากาศบางส่วนระหว่างใบพัดของใบพัดที่ยืดหยุ่นได้เมื่อปริมาตรเพิ่มขึ้นการดูดที่เกิดขึ้นตามมาจะดึงของเหลวเข้าไปในห้องปั๊ม
2. ใบพัดหมุนได้บรรทุกของเหลวจากทางเข้าไปยังทางออกในขั้นตอนนี้ช่องว่างระหว่างใบมีดจะคงที่ช่องว่างระหว่างใบมีดช่วยให้อนุภาคของแข็งขนาดใหญ่ผ่านปั๊มได้โดยไม่ทำลายของเหลว
3. ใบพัดสัมผัสกับส่วนเรียบของพื้นผิวด้านในนอกรีตในปั๊มสเตเตอร์เมื่อใบพัดงอ ปริมาตรระหว่างใบพัดจะลดลงอย่างต่อเนื่องและสม่ำเสมอจากปั๊ม
การออกแบบขั้นสูง การก่อสร้างที่เรียบง่าย
บำรุงรักษาง่ายและประหยัดฝาครอบปั๊มยึดด้วยน็อตล็อคสี่ตัวเมื่อบำรุงรักษาใบพัดและซีลเพลาของปั๊ม เพียงแค่คลายเกลียวน็อตออก
แมคคานิคอลซีล :
เลือกแมวน้ำเชิงกลเดี่ยวมาใช้ พื้นผิวการปิดผนึกเป็นเซรามิกโลหะคาร์บอน ยืดอายุการใช้งานในการใช้งานด้านสุขอนามัยอาหาร แมคคานิคัลซีลได้รับการออกแบบให้ทำความสะอาดได้ลึกถึงก้นบึ้งและหลีกเลี่ยงร่องที่ของเหลวอาจก่อตัวเป็นตะกอน
โซลูชันที่ยืดหยุ่นสำหรับการลำเลียงของเหลว
1. Donjoy มุ่งมั่นที่จะปรับปรุงปั๊มใบพัดแบบยืดหยุ่นช่วงการใช้งานสำหรับปั๊ม RX ถูกขยายโดยการปรับปรุงการต้านทานแรงดัน การออกแบบนวัตกรรมของตัวปั๊มและซีลเพลา และการใช้วัสดุใบพัดใหม่
2. ฟังก์ชั่น self priming ที่ยอดเยี่ยม: ปั๊มใบพัดแบบยืดหยุ่นพร้อมการใช้งานง่ายเป็นปั๊มปริมาตรพร้อมฟังก์ชั่น self priming ที่ยอดเยี่ยมซึ่งสามารถเข้าถึง 6 เมตร
3. การสูบน้ำปานกลาง: ผลการสูบน้ำของปั๊ม RX มีความเสถียรและปานกลางมาก สื่อจะไม่ถูกวิปปิ้งและเสียหายแม้ว่าจะเป็นสื่อที่เปราะบางเช่นบัตเตอร์ไขมันไขมันสูง เบอร์รี่ลูกใหญ่ แม้ว่าจะเป็นขนาดครึ่งหนึ่งของลูกพีช ก็สามารถผ่านปั๊มได้โดยไม่เสียหายในขณะเดียวกัน ปั๊ม RX ของเราสามารถรับประกันได้ว่าจะทำงานโดยไม่มีการเต้นเป็นจังหวะอย่างสมบูรณ์นอกจากนี้ยังสามารถใช้เป็นปั๊มจ่ายสารเคมีได้ด้วยการปรับแรงกดของปั๊ม
4. การทำงานที่เรียบง่าย ต้นทุนการบำรุงรักษาต่ำ : เมื่อเทียบกับปั๊ม self priming ทั่วไปอื่นๆ เช่น ปั๊มไดอะแฟรมนิวเมติกและปั๊มปริมาตรแบบแปรผัน ต้นทุนการดำเนินงานของปั๊ม RX ต่ำกว่า การบำรุงรักษาง่ายกว่า และเวลาหยุดทำงานสั้นกว่า เพียงแค่ต้องถอดชิ้นส่วนด้านหน้า ครอบคลุมโดยใช้ประแจมาตรฐาน การบำรุงรักษาสามารถทำได้บนปั๊มใบพัดแบบยืดหยุ่น ที่สำคัญ ไม่จำเป็นต้องถอดปั๊มออกจากระบบท่อ
การประยุกต์ใช้ RX ของสุขภัณฑ์
สุขอนามัยมีความสำคัญยิ่งในการแปรรูปอาหารและผลิตภัณฑ์จากนมRX ได้รับการออกแบบด้วยสแตนเลสขัดเงาและใบพัดเกรดอาหารหรือนมเพื่อให้เป็นไปตามข้อกำหนดด้านสุขอนามัยที่เข้มงวดสุขภัณฑ์สเตนเลสสตีล RX ทำความสะอาดง่าย โดยใช้ซีลเพลาที่ไม่มีการเคลือบ ซึ่งปริมาณยาจะไม่ทำให้เกิดการสะสมของของเหลว และวัสดุใบพัดที่ใช้ได้ผ่านการทดสอบและรับรองแล้วและได้รับการรับรองตามข้อกำหนดของอย.ผลิตภัณฑ์ทั่วไปที่เหมาะสำหรับการจัดส่งโดยปั๊ม ได้แก่ นม นมพร่องมันเนย ครีม นมเปรี้ยว โยเกิร์ต หางนมผง น้ำเชื่อม เครื่องปรุงรส เจลาติน น้ำผึ้ง แยม ครีม อาหารกระป๋อง เครื่องดื่ม ไวน์ เบียร์ น้ำผลไม้ และเครื่องเทศ .
แอปพลิเคชั่น RX ของอุตสาหกรรม
ปั๊มใบพัดแบบยืดหยุ่น RX ยังสามารถนำไปใช้กับสถานการณ์โดยไม่ต้องมีข้อกำหนดด้านสุขอนามัย อย่างไรก็ตาม ปั๊มยังคงเป็นปั๊มเหล็กกล้าไร้สนิมหลัก ปั๊มเหล็กกล้าไร้สนิม RX เหมาะอย่างยิ่งสำหรับการลำเลียงของเหลวที่เป็นกรด ดินเหนียว สารเติมแต่งคอนกรีต ผงซักฟอก สีย้อม สารเคมีแปรรูปฟิล์ม หมึกและเครื่องสำอางบำบัดน้ำเสียมักถูกสูบในปั๊มประเภทนี้บ่อยครั้ง รวมถึงผลิตภัณฑ์ต่อไปนี้: สบู่ แชมพู ผงซักฟอก และมอยเจอร์ไรเซอร์
ปั๊มนี้สามารถวิ่งแห้งได้หรือไม่?
ไม่ ไม่แน่นอน!ปั๊มใบพัดแบบยืดหยุ่นจะเกิดความเสียหายแม้หลังจากการทำงานแห้งเป็นระยะเวลาสั้นๆซีลเชิงกลต้องการการหล่อลื่นและการระบายความร้อนในขณะที่ปั๊มทำงานหากไม่มีของเหลว ซีลเชิงกลจะร้อนเกินไปและแตก ซึ่งอาจทำให้ปั๊มรั่วและของเหลวไหลเข้าสู่มอเตอร์ได้นอกจากนี้ยังมีความเป็นไปได้ที่มอเตอร์จะไหม้ใบพัดยางอาจละลายหรือเสียรูปแม้หลังจากวิ่งแห้งเป็นระยะเวลาสั้นๆคำแนะนำของเราคือต้องแน่ใจว่าปั๊มสามารถเข้าถึงของไหลได้เสมอในขณะทำงาน ถังหรือบ่อที่ด้านเข้าของปั๊มต้องไม่มีของไหลหมดในขณะที่ปั๊มทำงานอยู่สามารถติดตั้งเซ็นเซอร์ระดับหรือสวิตช์ลูกลอยในห้องของเหลว เพื่อให้มั่นใจว่าปั๊มจะปิดในกรณีที่ไม่มีของเหลววิธีป้องกันปั๊มอีกวิธีหนึ่งคือติดตั้งอุปกรณ์ที่ทำงานแบบแห้ง ซึ่งจะปิดปั๊มหากตรวจพบว่าไม่มีของเหลวไหลเข้าปั๊มหากคุณคิดว่าการทำงานแห้งเป็นสิ่งที่หลีกเลี่ยงไม่ได้ โปรดพูดคุยกับเรา แล้วเราจะพยายามเลือกปั๊มที่เหมาะสมกว่าสำหรับการใช้งานของคุณ
ตารางการเลือก
การวาดภาพ
ทางเชื่อมต่อ
อัตราการไหลและหัว
