สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
NO. ไม่ ZZK ZZK
ติดต่อเรา

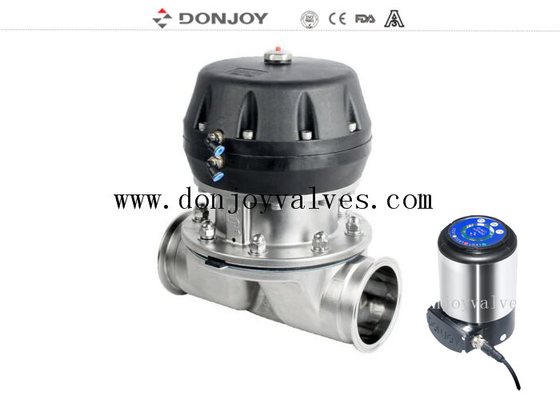

วาล์วสัดส่วนไดอะแฟรมสุขาภิบาลที่มีการเชื่อมต่อโดยตรง
แท็ก
วาล์วไดอะแฟรมสุขาภิบาลพร้อมตัวกระตุ้นนิวเมติกพลาสติก
วาล์วไดอะแฟรมนิวแมติกมัลติฟังก์ชั่น
วาล์วไดอะแฟรมนิวแมติกกระบอกตำแหน่งคู่
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์: |
สแตนเลส SS316L ตัวหล่อนิวเมติกเมมเบรนไดอะแฟรมวาล์ว |
วัสดุตัววาล์ว: |
SS316L |
วัสดุซีล: |
ปะเก็นซิ้งเดี่ยว |
MaxWorking ความดัน: |
8 บาร์ |
Max.อุณหภูมิในการทำงาน: |
150 องศา C |
ขนาดที่มีจำหน่าย: |
1''-4'', DN20-DN100 |
การเชื่อมต่อที่มีจำหน่าย: |
แคลมป์/เชื่อม/เกลียว/ข้อต่อพิเศษ |
มาตรฐานที่มีจำหน่าย: |
3A/BPE/DIN/ISO/IDF |
|
คู่มือ, นิวเมติก |
โครงสร้างที่มีจำหน่าย: |

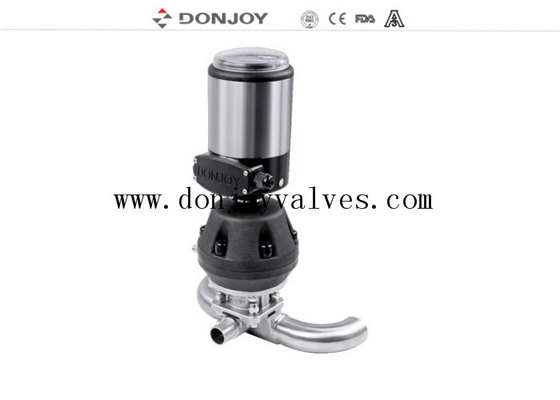

ตรง, ทีออฟ, U-type, ก้นถัง |
|
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ / ระบบควบคุม C-TOP / เซ็นเซอร์ตำแหน่ง |
ใบรับรอง: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
ขอบเขตการสมัคร: |
ผลิตภัณฑ์นม อาหาร เครื่องดื่ม ร้านขายยา เครื่องสำอาง ฯลฯ |
ตัววาล์ว: |
การตีขึ้นรูปหรือการหล่อ |
การกำหนดค่า: |
ยืดหยุ่นด้วยบ่าวาล์วต่างๆ |
การกำหนดค่าต่างๆของวาล์วไดอะแฟรม
1. วาล์วไดดาแฟรมพร้อม Pisitioner/Process Controller (IL-TOP)
2. วาล์วไดอะแฟรมพร้อมชุดควบคุม (C-Top)
3. ตัวควบคุมตำแหน่งวาล์ว
4. โมดูลเซ็นเซอร์ตำแหน่ง
5. ที่จับพลาสติก
6. ที่จับสแตนเลส
7. ช่างเหล็ก Stianless
8. วาล์วไดอะแฟรมไฟฟ้า
9. เครื่องตัดพลาสติก
10. ร่างกาย: การหล่อ / การตีขึ้นรูป
ตัววาล์ว:
หลอมร่างกาย ช่องว่างคือผ่านชิ้นส่วนของแท่งสแตนเลสในกระบวนการตีขึ้นรูปพร้อมกับการปลอมที่อุณหภูมิสูงผ่านการเปลี่ยนแปลงรูปร่างที่ว่างเปล่าของการอัดขึ้นรูปผ่านการปลอมหลังจากความหนาแน่นของร่างกายสูงขึ้นโครงสร้างมีความสม่ำเสมอมากขึ้นไม่มีรูทรายและสิ่งสกปรกอื่น ๆจากนั้นจึงดำเนินการผ่านเครื่องจักรที่มีความแม่นยำสูงผ่านศูนย์ประมวลผล
หล่อร่างกาย ทำโดยรูปแบบขี้ผึ้งพาราฟินแม่พิมพ์ ขี้ผึ้งพาราฟินรุ่น infitration ในเซรามิกเพื่อให้พื้นผิวแม่พิมพ์ขี้ผึ้งทั้งร่างกายสร้างชั้นของเซรามิกที่แข็งแกร่งละลายแม่พิมพ์ขี้ผึ้ง จากนั้นเข้าสู่การหลอมของสารละลายสแตนเลส หลังจากระบายความร้อนด้วยลักษณะภายนอกของเซรามิก ร่างกายที่ว่างเปล่าจะทำ uo ขนาดการหล่อมีความแม่นยำมาก รูปลักษณ์ภายนอกเรียบ สะอาด และเป็นระเบียบเรียบร้อย
ปะเก็นวาล์วไดอะแฟรม
1. EPDM/ ซิลิโคน
2.EPDM+PTFE Ahersive
3.EPDM/EPDM แยกกัน
Cetificate ของไดอะแฟรมวาล์ว
1.เรซินสังเคราะห์และสารเติมแต่งทั้งหมดเป็นไปตามการรับรองของ FDA
2.มีการบันทึกองค์ประกอบทางเคมีของวัสดุ คุณสมบัติทางกายภาพ และกระบวนการผลิต
3.3-a ความสอดคล้องของการรับรองความถูกต้อง
4.CE-PED/97/23/EC
5.EN 10204-3.1
หลักการทำงาน
1. ไดอะแฟรมให้ซีลตัวรถและซีลที่นั่งไม่มีเส้นทางสู่สิ่งแวดล้อมภายนอก จึงเหมาะสำหรับกระบวนการปลอดเชื้อ
2. เมื่อปิดวาล์ว แผ่นแรงดันที่รองรับไดอะแฟรมจะเคลื่อนไปทางหน้าซีลบนร่างกาย เมื่อแผ่นกดแรงดันเคลื่อนตัวไดอะแฟรมจะโค้งงอและถูกกดลงไปที่บริเวณที่นั่งตรงกลางตัวถังซึ่งจะเป็นการปิดการไหล เส้นทางผ่านร่างกาย
3. ความสัมพันธ์ระหว่างร่างกายกับแผ่นกดทับช่วยป้องกันการกดทับของไดอะแฟรม
4. วาล์วสามารถดำเนินการด้วยตนเองและควบคุมการทำงานของนิวเมติกของโซลินอยด์วาล์ว
การใช้งาน:
วาล์วไดอะแฟรม ทั้งแบบใช้มือหรือแบบใช้ลม ได้รับการออกแบบมาโดยเฉพาะเพื่อใช้กับกระบวนการด้านสุขอนามัยและปลอดเชื้อในอุตสาหกรรมยา
วาล์วนี้เหมาะสำหรับการควบคุมการไหลและการควบคุมการเปิด/ปิด
วาล์วไดอะแฟรมมีคุณสมบัติการไหลได้ดีกว่าเมื่อเทียบกับวาล์วอื่นๆง่ายกว่าในการทำความสะอาดและประมวลผลสารด้วยอนุภาคได้ดีกว่าปรากฏการณ์ช่องลมเกิดขึ้นได้ยากระหว่างการใช้ระบบควบคุมการไหล
ชุดวาล์วไดอะแฟรมหลายพอร์ต
การกำหนดค่า SPA และการกำหนดค่า GMP
ภาพวาดผลิตภัณฑ์
พื้นผิว Ra
แท็ก: สุขภัณฑ์วาล์ว, วาล์ว Phamacy, วาล์วไดอะแฟรม
