สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
DONJOY
ได้รับการรับรอง:
CE,3A,FDA
หมายเลขรุ่น:
C-TOP-1421/1721
ติดต่อเรา

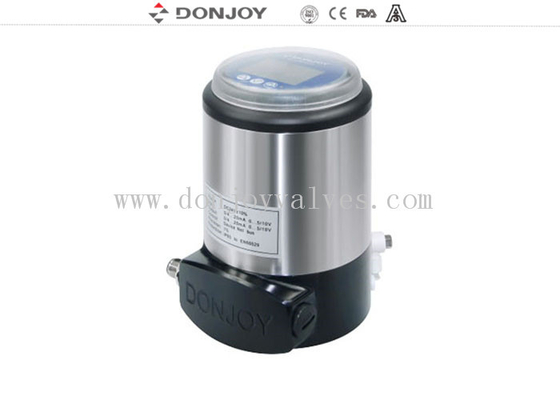

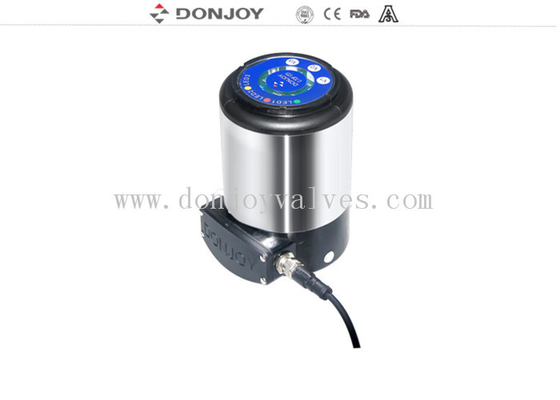

ตัวควบคุมอุปกรณ์สแตนเลสอาหารสุขาภิบาล C-TOP วาล์วควบคุมลมเปิดและปิด
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
ตัวควบคุม |
|
ปานกลาง |
หล่อลื่นอัดอากาศก๊าซเฉื่อย |
|
สูงสุดอุณหภูมิในการทำงาน |
70 ℃ |
|
แรงกดดันจากงาน |
1.5 บาร์ - 7 บาร์ (22PSI ถึง 102PSI) |
|
ตัวเชื่อมต่อ |
G1 / 8 " |
|
ระดับการป้องกัน |
IP67 |
|
การไหลของอากาศ |
200NL |
|
โรคหลอดเลือดสมอง |
นาที.3 มม.สูงสุด70 มม |
|
สูงสุดC - หน่วย TOP |
31 C - หน่วย TOP |
|
สายเชื่อมต่อ |
2 ม |
|
AS-I BUS |
สูงสุดความยาว: 1 ม |
|
ฟังก์ชัน |
สำหรับควบคุมตำแหน่งวาล์ว |
|
ลักษณะเฉพาะ |
เซ็นเซอร์ตำแหน่งอุปนัย |
โมเดลการเลือกตาราง
| Controller C-TOP 1421/1721 (แนะนำรุ่น) | |||
 |
การควบคุมอินพุต | แนะนำตัวกระตุ้น | สัญญาณเอาต์พุต |
| 1 วาล์วขดลวดแม่เหล็กไฟฟ้า | ตัวกระตุ้นนิวเมติกแบบเดี่ยว | PNP 2 ท่า 4-20mA | |
| 2 โซลินอยด์วาล์ว | ตัวกระตุ้นนิวเมติกแบบคู่ | PNP 2 ตำแหน่ง 4-20mA | |
| โซลินอยด์วาล์ว 3 ตัว | สำหรับวาล์วผสม | PNP 3 ตำแหน่ง 4-20mA | |
| 3 โซลินอยด์วาล์ว | สำหรับวาล์วป้องกันการผสม | ตำแหน่ง PNP 4 (รวมเซ็นเซอร์ภายนอก 1pc) 4-20mA | |
| คอนโทรลเลอร์ C-TOP 1421/1721 (โปรโตคอลบัสเวอร์ชัน AS-I BUS-V3.0) | |||
|
การควบคุมอินพุต | แนะนำตัวกระตุ้น | สัญญาณเอาต์พุต |
| 1 วาล์วขดลวดแม่เหล็กไฟฟ้า | ตัวกระตุ้นนิวเมติกแบบเดี่ยว | PNP 2 ท่า 4-20mA | |
| 2 โซลินอยด์วาล์ว | ตัวกระตุ้นนิวเมติกแบบคู่ | PNP 2 ตำแหน่ง 4-20mA | |
| โซลินอยด์วาล์ว 3 ตัว | สำหรับวาล์วผสม | PNP 3 ตำแหน่ง 4-20mA | |
การใช้งาน
C - TOP เป็นตัวควบคุมลมที่ออกแบบมาเพื่อให้แน่ใจว่าวาล์วควบคุมที่เหมาะสม
เข้ากันได้กับระบบอัตโนมัติ PLC ส่วนใหญ่ในอุตสาหกรรมอาหารเครื่องดื่มร้านขายยา

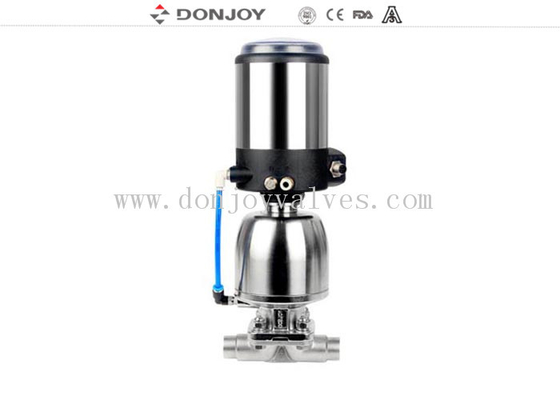

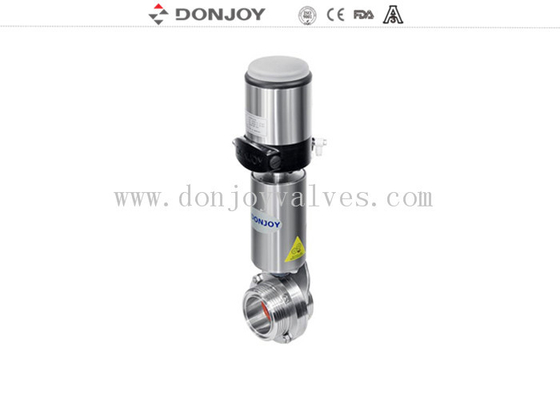

สามารถติดตั้งกับวาล์วนิวเมติกทุกชนิดเช่นวาล์วป้องกันส่วนผสมวาล์วผีเสื้อวาล์วบอลวาล์วไดอะแฟรมวาล์วถอยหลังและวาล์วโลกเป็นต้น
การออกแบบและคุณสมบัติ
เชื่อมต่อเซ็นเซอร์กับโซลินอยด์วาล์ว (แอคชูเอเตอร์) ได้อย่างง่ายดายรวดเร็วและประหยัดโดย AS - I BUS mastering
เนื่องจากสายเคเบิลลดลงอย่างมากการติดตั้งและเริ่มต้นจึงสะดวกยิ่งขึ้น
นอกจากนี้เวลาเริ่มต้นจะสั้นลงและสามารถหลีกเลี่ยงปัญหาที่ซ่อนอยู่ในการติดตั้งได้ชิ้นส่วนเหมือนกับมาตรฐาน C - TOPส่วนที่เปลี่ยนแปลงเพียงอย่างเดียวคือการ์ดในตัวAS - I ขั้วต่อเปลี่ยนฉนวนและขั้วต่อสายเคเบิลเอง
C - ชุดควบคุมวาล์ว TOP - - 2014
รุ่นควบคุมการกระจัด
|
รุ่น |
เซนเซอร์ |
โซลินอยด์วาล์ว |
อำนาจ |
การเชื่อมต่อ |
หมายเหตุ |
|
1421-05-S1-V1 |
1 |
1 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงเดี่ยว |
|
1421-05-S1-V2 |
1 |
2 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงคู่ |
|
1421-05-S1-V3 |
1 |
3 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
สามผลกระทบ (วาล์วป้องกันส่วนผสม) |
|
1421-05-S1-V1-AS |
1 |
1 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงเดี่ยว |
|
1421-05-S1-V2-AS |
1 |
2 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงคู่ |
|
1421-05-S1-V3-AS |
1 |
3 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
สามผลกระทบ (วาล์วป้องกันส่วนผสม) |
รุ่นควบคุมเครื่องจักรกล
|
รุ่น |
เซนเซอร์ |
โซลินอยด์วาล์ว |
อำนาจ |
การเชื่อมต่อ |
หมายเหตุ |
|
1421-05-S1-V1-M |
1 |
1 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงเดี่ยว |
|
1421-05-S1-V1-M |
2 |
1 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงเดี่ยว |
|
1421-05-S1-V2-ม |
2 |
2 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
การแสดงคู่ |
|
1421-05-S1-V3-M |
3 |
3 |
กระแสตรง.24 โวลต์ |
การเชื่อมต่อสายเคเบิล |
สามผลกระทบ (วาล์วป้องกันส่วนผสม) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงเดี่ยว |
|
1421-05-S1-V1-AS-M |
2 |
1 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงเดี่ยว |
|
1421-05-S1-V2-AS-M |
2 |
2 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
การแสดงคู่ |
|
1421-05-S1-V3-AS-M |
3 |
3 |
กระแสตรง.24 โวลต์ |
AS-I BUS |
สามผลกระทบ (วาล์วป้องกันส่วนผสม) |
การติดตั้ง
การแสดงสินค้า
